0.95英寸全彩OLED显示模块结构设计

　　这款0.95英寸全彩OLED显示模块，是嵌入式开发、小型智能设备人机交互场景中常用的显示组件，在手持检测仪器、小型物联网终端、开源硬件开发项目、桌面迷你外设、可穿戴设备原型开发中都有广泛应用。不同于常见的单色OLED屏，全彩版本能够实现多色信息区分显示，比如设备运行状态用绿色标识、告警信息用红色提示、参数数值用白色呈现，大幅提升小尺寸屏幕下的信息识别效率，避免单色屏信息层级模糊的问题。

　　从结构设计来看，模块整体采用PCB基板加屏幕贴合的叠层结构，基板四角预留了标准安装孔位，孔位尺寸适配M2规格的固定螺丝，安装孔中心距经过标准化设计，能够直接兼容市面上主流的迷你开发板扩展位、3D打印外壳的预设安装柱，不需要额外做转接板设计，降低整机装配的复杂度。屏幕部分通过FPC柔性排线与PCB基板连接，排线做了弯折应力释放设计，在装配过程中允许小角度的弯折调整，避免反复拆装时排线根部断裂，这一点在小空间设备内部布线时尤为实用，很多紧凑结构的手持设备内部空间局促，排线需要顺着壳体弧度走线，应力释放结构能大幅提升模块的装配良率。

　　模块的接口采用标准的排针焊盘设计，支持SPI通信协议，引脚定义兼容主流的开源硬件生态，做硬件开发时不需要重新适配引脚映射，直接套用标准驱动库就能快速点亮屏幕，缩短原型开发周期。屏幕的有效显示区域分辨率为94×64，像素密度在0.95英寸的尺寸下能够满足文字、简单图形、状态图标的显示需求，不会出现明显的颗粒感，显示面板表面覆盖了透明保护封层，能够抵御日常装配过程中的轻微剐蹭，避免生产环节中硬物划伤显示区域造成的不良。

　　在实际选型应用中，这款模块的厚度控制非常紧凑，PCB基板加屏幕的总厚度不到5毫米，适合对安装空间厚度有严格限制的超薄设备，比如迷你便携的环境检测笔、小型桌面状态提示牌、开源掌机的副屏等场景。模块的供电电路做了集成化处理，不需要外部额外添加电平转换电路，3.3V供电即可稳定工作，外围电路设计简单，只需要在电源引脚旁搭配标准的去耦电容就能保证显示稳定性，减少硬件工程师的原理图设计工作量。

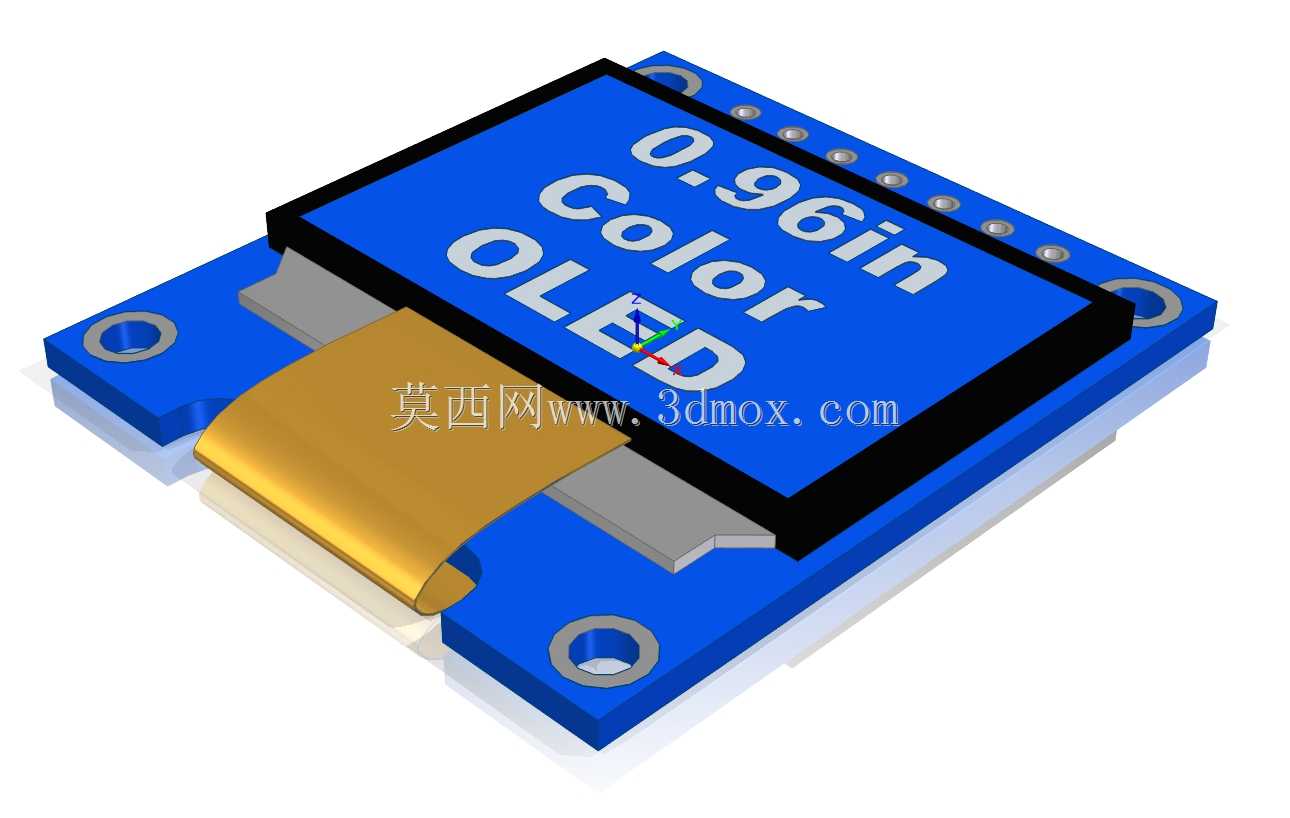

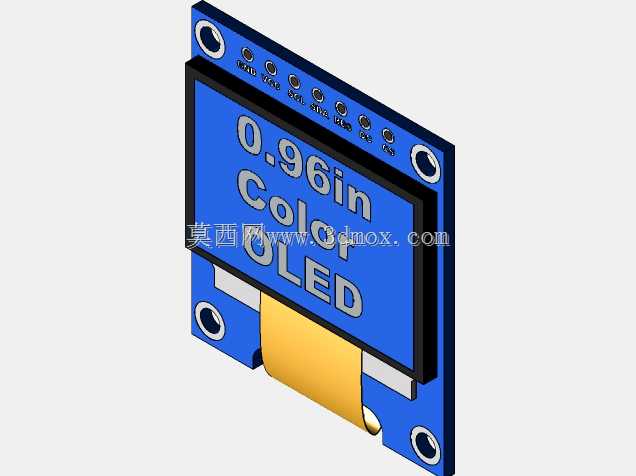

　　从建模细节来看，模型还原了模块的所有结构特征：PCB基板上的焊盘位置、排针的凸起高度、FPC排线的弯折形态、屏幕边框的黑色封胶结构、安装孔的金属衬套细节都做了1:1还原，在做整机结构干涉检查时，能够直接导入装配体验证安装间隙，避免实际生产中出现屏幕与壳体干涉、排线与周边元器件挤压的问题。尤其是屏幕显示区域的凸起高度，模型做了精准的尺寸还原，在设计外壳视窗的时候，可以直接参考模型的高度差来设计视窗的沉台深度，保证装配后屏幕表面与外壳表面齐平，既不会出现屏幕凹陷影响观感，也不会因为屏幕突出造成磨损。

　　另外，模块的PCB边缘做了圆角处理，没有尖锐的直角毛刺，在自动化装配线上不会卡滞料道，适合批量生产的SMT贴片工艺，焊盘的阻焊层、丝印标识位置都和实物一致，做结构评审的时候可以直接对照模型核对生产工艺要求，不需要反复对照二维图纸确认细节。对于做小型智能设备开发的结构工程师来说，这类标准化的显示模块三维模型，能够直接调用到整机设计中，省去自行测绘建模的时间，把更多精力放在整机结构优化和功能实现上，同时精准的尺寸参数也能避免后期开模后出现装配不匹配的问题，减少打样迭代的次数，缩短产品开发周期。
