0.49英寸OLED显示模块结构设计

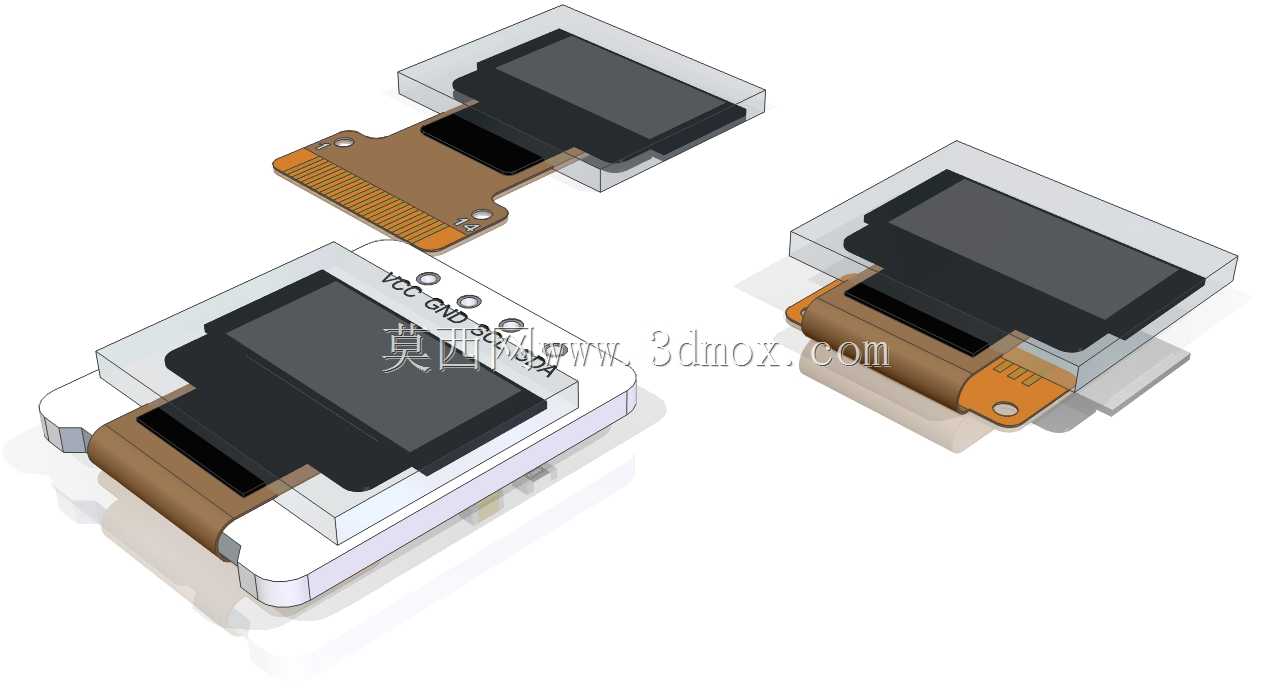

　　在嵌入式开发与小型智能硬件的结构适配工作中，小尺寸OLED显示模块的选型与结构匹配一直是紧凑设备开发的核心环节之一，这款0.49英寸规格的OLED显示模块，针对无玻璃覆盖的应用场景完成结构建模，能够为开发阶段的结构干涉检查、安装位预留提供精准的三维参考。从实际应用场景来看，这类小尺寸OLED常被用于可穿戴健康设备、小型传感器节点、便携检测仪器、迷你工控状态指示器等对安装空间有严苛限制的设备中，这类设备往往整机内部空间紧凑，留给显示模块的安装余量极小，传统依靠二维图纸估算安装位的方式很容易出现FPC排线弯折干涉、屏幕与外壳视窗对位偏差、接插件与周边元器件挤压等问题，精准的三维模型能够在设计阶段就完成全装配链路的干涉校验，减少打样迭代次数。

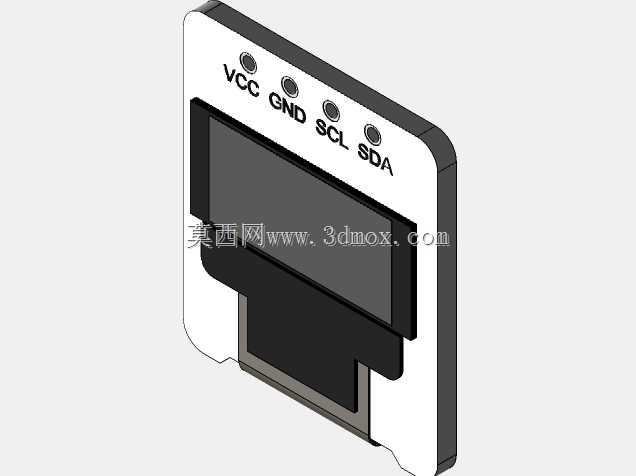

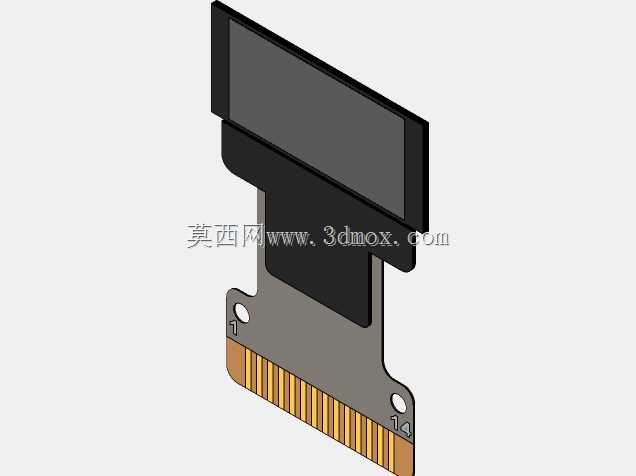

　　从产品功能特性来看，该模块采用SSD1306驱动芯片，支持I2C通信协议，仅需少量引脚即可完成显示数据传输，这也决定了其FPC排线的引脚布局相对简洁，建模过程中完整还原了VCC、GND、SCL、SDA等核心引脚的位置与焊盘尺寸，同时还原了FPC排线的柔性基材厚度、金手指区域的接触片间距，能够为硬件工程师设计PCB板端接插件位置提供准确的对位参考。模块的显示区域为0.49英寸，分辨率64x32，建模时按照实际显示区域的边界还原了黑区与有效显示区的尺寸差，结构设计时可以直接参照模型的显示面边界匹配外壳的视窗开口尺寸，避免出现视窗遮挡显示内容、或者视窗过大露出屏幕黑边影响外观的问题。

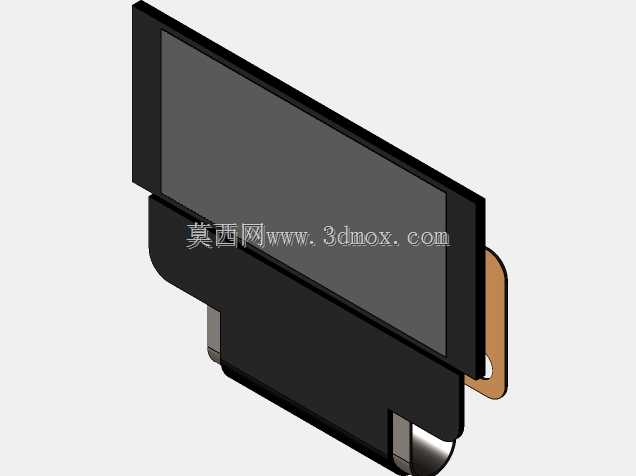

　　设计思路上，该模型针对无玻璃覆盖的使用状态完成建模，省略了外层保护玻璃的结构层，还原了屏幕封装层的实际厚度与边缘台阶结构，这一处理更贴近部分成本敏感型、或者需要直接贴合触摸层的应用场景的实际装配状态——部分小型设备为了压缩整机厚度，会省略屏幕表面的保护玻璃，直接将屏幕封装层对准外壳视窗，此时模型的厚度尺寸与实际装配状态完全一致，不会因为额外的玻璃层导致厚度计算偏差。FPC排线的弯折区域做了等比例还原，包括排线与屏幕本体连接的补强板位置、排线末端的金手指补强片厚度，这些细节是结构设计中容易忽略的点：补强板区域的硬度远高于柔性排线本体，在设计排线弯折路径时，补强板位置不能作为弯折区，否则会导致排线断裂，模型中准确还原了补强板的轮廓与厚度，能够帮助工程师在排布内部走线时预留合理的弯折半径，避免排线过度弯折导致的接触不良。

　　外形尺寸与安装边界方面，模型完整还原了屏幕本体的长宽厚尺寸，包括屏幕封装外壳的圆角、底部定位凸点的位置与尺寸，FPC排线的伸出长度、宽度，以及排线上定位孔的位置与孔径。在实际装配中，这类小屏幕通常采用两种固定方式：一种是通过背部双面胶直接粘贴在设备内壳的定位柱上，另一种是通过FPC上的定位孔配合螺丝或者热熔柱固定，模型中还原的定位孔位置与孔径能够直接匹配标准的M1.2螺丝或者常用热熔柱的尺寸，工程师在设计外壳结构时，可以直接参照模型的定位特征设计对应的固定结构，无需反复核对二维图纸的尺寸公差。另外，模型还原了屏幕显示面与FPC排线的高度差，在设计视窗沉台时，可以直接参照这个高度差计算沉台的深度，保证屏幕显示面与外壳外表面的高度差符合设计预期，避免出现屏幕凹陷或者突出外壳的问题。

　　对于三维建模从业者来说，这类小尺寸电子元器件的建模核心在于细节特征的还原度，不能只做一个大致的方块示意，要把影响装配的所有特征都准确呈现：比如FPC排线的厚度虽然只有0.2mm左右，但在紧凑空间内，这0.2mm的厚度差就可能导致排线与下方的元器件产生挤压；金手指区域的每个接触片的宽度与间距，直接决定了板端连接器的选型是否匹配；屏幕本体边缘的封装溢胶宽度，会影响视窗开口的最小尺寸设计。这款模型在这些细节上都做了精准还原，能够直接用于整机的虚拟装配，帮助结构工程师在设计阶段就排查所有潜在的装配问题，缩短产品开发周期。在做小型智能硬件的结构设计时，这类精准的元器件模型是提升设计效率的关键，不需要工程师自己花费时间去测绘元器件尺寸，直接调用模型即可完成装配校验，把更多精力放在整机结构的优化上。
