7.5英寸彩色电子墨水显示模组结构设计

　　本次呈现的7.5英寸电子墨水显示模组，核心面向低功耗静态信息展示场景设计，这类显示器件依靠环境光反射成像，无需持续背光供电，仅在画面刷新时消耗电能，非常适合部署在商超价签、仓储库位标识、工位作业指导牌、公共区域导视牌等需要长期固定显示内容、供电布线受限的场景，相比传统LCD或LED显示方案，能将长期运行功耗降低两个数量级以上，同时在强光直射环境下依然具备清晰的可视效果，不会出现常规显示屏的反光泛白问题。

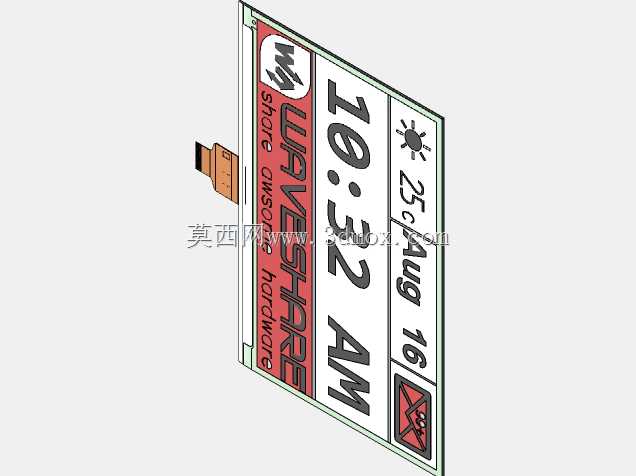

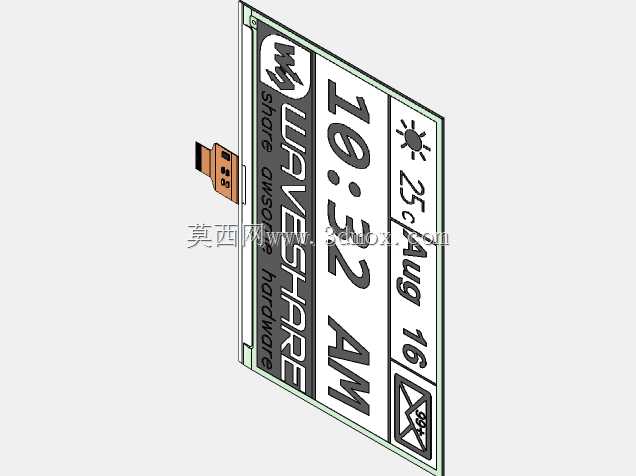

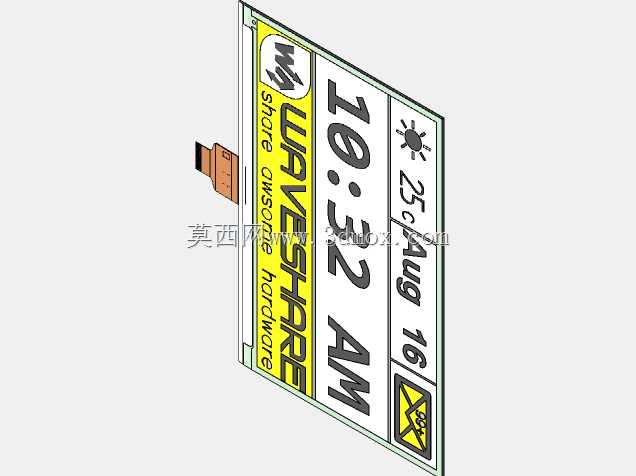

　　从结构设计层面来看，该模组采用了扁平式整体布局，显示区域占据正面绝大多数面积，驱动电路与连接接口集中布置在模组侧边，整体厚度控制在毫米级，适配各类嵌入式安装的空间需求。设计过程中重点考量了排线的刚性特性，明确限定安装方式为扁平贴合安装，不允许在安装过程中对连接排线进行弯折操作，避免排线内部铜箔断裂导致的显示故障，这一点在结构件预留安装位时需要特别注意，不能为了压缩整体厚度强行弯折排线走线路径。

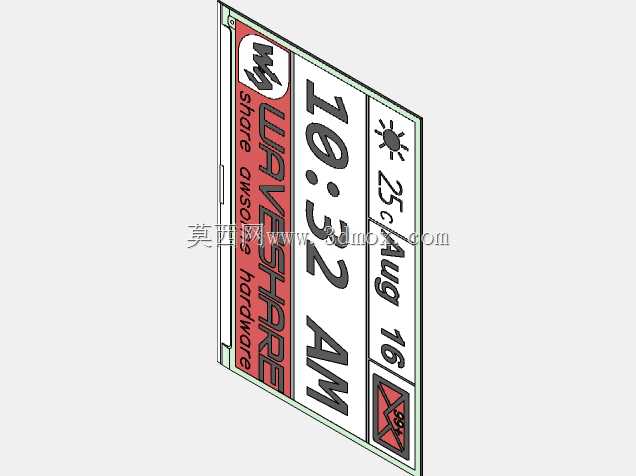

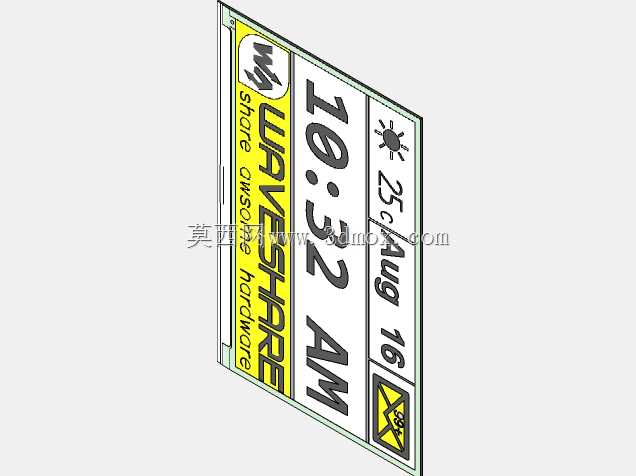

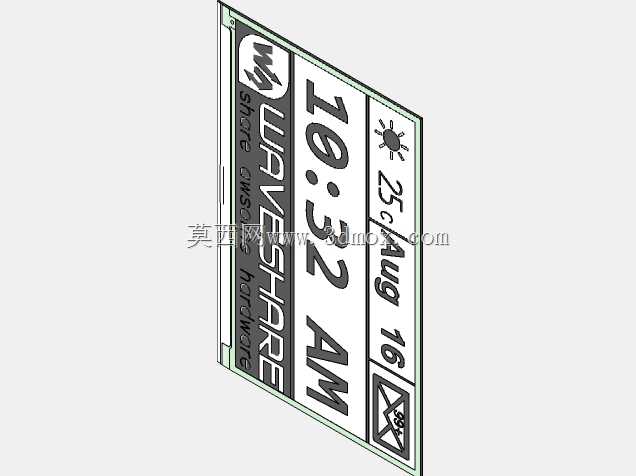

　　多色版本的模组通过不同色彩的显示粒子电泳实现黑、红、黄等多色内容展示，不需要额外增加彩色滤光层的厚度，在保持电子纸类纸显示质感的同时，能够实现重点信息的色彩高亮标注，比如仓储场景下的库存预警标识、商超场景下的促销价格标注，都可以通过彩色区域快速抓取观看者注意力。模组的显示面做了硬化防护处理，日常擦拭清洁不会造成表面划痕，适配公共场景下的长期使用需求，不需要额外加装防护玻璃就能满足常规使用的耐磨要求。

　　安装边界方面，该模组背部预留了标准的贴合定位区域，可通过双面胶或窄边压条完成固定，不需要设计复杂的卡扣结构，整体安装公差控制在±0.2mm范围内，结构设计时只要在安装面板上开出对应尺寸的显示窗口，预留好排线的出线空间即可完成适配。排线接口采用通用的串行通信引脚定义，可直接对接主流的嵌入式控制板卡，不需要额外设计转接电路，能大幅缩短智能显示终端的开发周期。

　　从实际使用的可靠性角度出发，该模组的工作温度范围覆盖常规室内与半户外场景，不会因为低温环境出现显示残影或刷新失败问题，长期静态显示时不会产生屏幕灼伤，即使连续数月显示同一画面，下次刷新时依然可以完全清除原有内容，不会残留之前的显示痕迹，这一特性相比传统液晶显示器件有本质区别，非常适合内容更新频率低的信息展示场景。在结构建模过程中，需要准确还原显示区域的有效可视边界、背部元件的凸起高度、排线的出线位置与弯折禁区，避免后续结构装配时出现干涉问题，尤其是排线根部的应力释放区域，必须预留足够的平直空间，不能在该区域设计压筋或凸台结构，防止长期使用过程中排线被挤压破损。

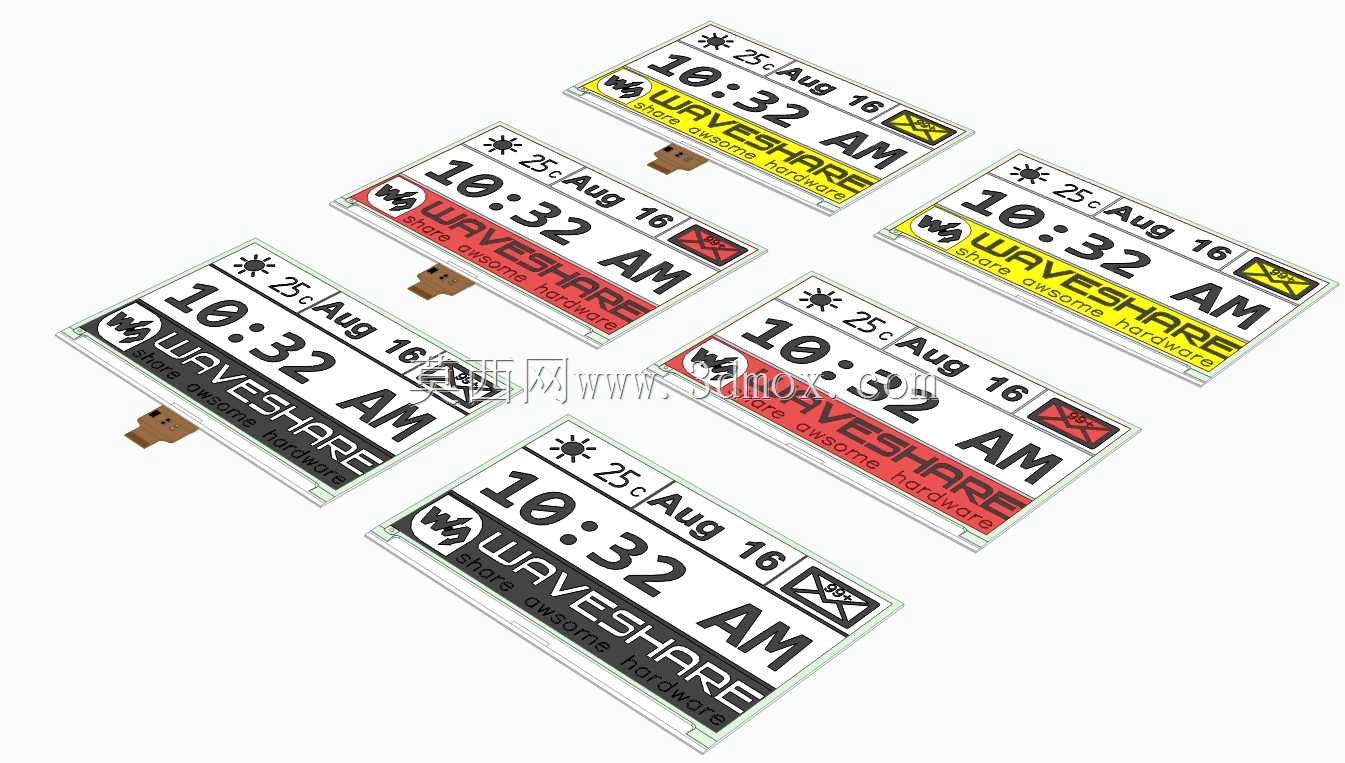

　　不同色彩版本的模组外形尺寸与安装孔位完全一致，可实现同结构件下的多规格替换，不需要针对不同色彩版本重新设计安装结构，方便终端产品根据实际需求灵活选配显示配置，降低整体结构件的开模成本与物料管理难度。
