0.66英寸OLED显示模块结构设计

　　在嵌入式小型终端、可穿戴监测设备、手持检测仪器这类对安装空间有严苛限制的项目里，显示单元的选型往往是结构设计阶段最先卡边界的环节——很多时候主控板预留的显示区域对角线尺寸甚至不足1英寸，常规段码屏能显示的内容有限，大尺寸TFT又会挤占传感器、按键或者电池的安装位，这时候小尺寸OLED模块就成了平衡显示能力与空间占用的优选方案，本次建模的0.66英寸OLED模块，就是针对这类紧凑安装场景做的结构还原。

　　从实际使用场景来看，这类0.66英寸OLED的应用覆盖范围很广，比如指尖式血氧仪的数值显示区、迷你蓝牙音频设备的状态提示区、小型PLC扩展模块的参数显示位、开源硬件手持调试器的信息输出端，甚至是定制化机械键盘的状态提示副屏，都能见到同规格产品的身影。它不需要背光层的结构特性，让自身厚度可以控制在极低的水平，同时自发光的特性在低功耗场景下有明显优势，配合I2C通信接口仅需两根信号线就能完成数据传输，对主控IO资源紧张的小型设备十分友好。

　　做这个模块的三维建模时，最先要敲定的是安装边界尺寸：0.66英寸的有效显示区域对角线长度为16.76mm左右，对应显示分辨率为64×48像素，有效显示区的长宽尺寸严格按照像素点的物理排布做了还原，避免后续做面板开窗时出现遮挡显示内容的问题。模块整体的PCB外形做了圆角处理，边缘预留的金手指连接区是建模时需要重点注意的结构——这个区域的厚度、金手指的间距、每片接触片的宽度都要和常用的FPC连接器规格匹配，不能出现尺寸偏差导致后续装配时接插不顺畅或者接触不良的问题。

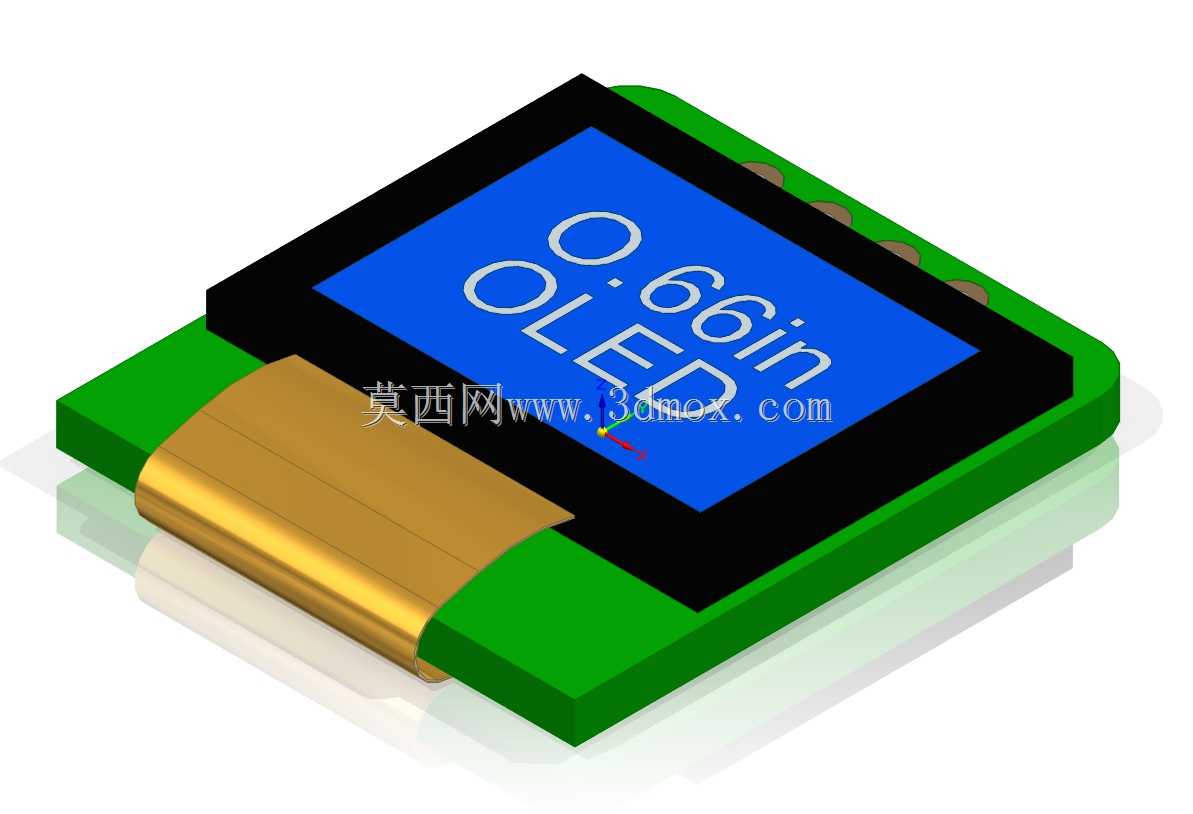

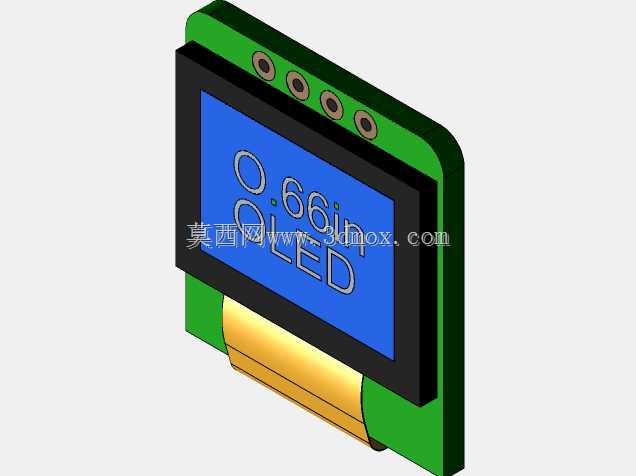

　　结构设计上，模块分为几个核心部分：最上层是OLED显示盖板，也就是实际出光的区域，这部分做了微凸的边缘处理，和下方的黑色封装边框做了台阶配合，避免组装时盖板移位；中间的封装层包裹了OLED驱动芯片与发光像素阵列，建模时特意还原了封装层侧面的微小台阶，这部分是实际生产中封装工艺留下的结构特征，做结构干涉检查时不能忽略这个细节，否则外壳的开窗如果刚好卡到这个台阶位置，会导致模块装不到位；下方的绿色PCB基板是整个模块的承载结构，金手指区域从PCB一端延伸出来，表面做了沉金处理的结构还原，和PCB本身的绿色阻焊层有明确的厚度差与颜色区分，方便后续导出工程图时标注表面处理要求。

　　很多工程师在选型这类小屏时容易忽略安装方向的问题，这个模块的金手指位于短边一侧，安装时可以选择直插焊接或者通过FPC排线转接，建模时特意保留了金手指区域下方的避让空间，当采用直插方式焊接到主控板上时，模块背面和主控板表面之间会留出0.8mm左右的间隙，既可以避免焊接时焊锡溢出导致短路，也能给PCB表面的贴片元件留出安装空间，不会出现元件顶到显示模块背面的问题。另外模块四个角没有预留固定螺丝孔，这也是小尺寸OLED模块的常见设计——因为整体尺寸太小，打螺丝孔会挤占内部走线空间，实际装配时通常采用双面胶贴合或者外壳卡扣固定的方式，建模时在模块背面预留了0.1mm的胶层厚度空间，方便结构工程师做外壳的贴合面设计时计算总装厚度。

　　从功能特性的结构匹配来看，这个模块采用SSD1306驱动芯片，芯片位于PCB背面的中心位置，建模时还原了芯片的塑封厚度，总装时这个位置对应的外壳区域不能做加强筋或者凸台，否则会顶到芯片导致模块变形。I2C通信的上拉电阻位于金手指一侧的PCB边缘，这部分元件的高度控制在0.5mm以内，不会和金手指的插接结构产生干涉。显示区域的表面没有做额外的玻璃加厚处理，整体最薄处的厚度仅为1.2mm左右，加上金手指区域的总厚度也不超过2mm，对于总厚度要求在5mm以内的超薄设备来说，这个尺寸冗余度是足够的。

　　在做结构干涉校验的时候，还要注意模块侧面的封装边缘有微小的弧度，不是完全的直角结构，如果外壳的开窗按照直角矩形来加工，边角位置会出现0.1mm左右的间隙，虽然不影响装配，但如果是对外观要求高的消费类产品，最好把开窗的边角做R0.2的圆角处理，和模块本身的边缘弧度匹配，既可以减少装配时的刮擦，也能让外观的贴合度更好。另外这个模块的可视角度接近180度，结构设计时不需要额外做倾斜安装的处理，只要显示面和设备外壳表面齐平，就能保证各个角度都能清晰看到显示内容，不需要像LCD屏那样考虑视角偏移导致的内容看不清的问题。

　　很多刚接触小尺寸屏选型的工程师会把0.66英寸OLED和同尺寸的TFT屏搞混，实际上OLED模块因为没有背光层，整体厚度比同尺寸TFT薄至少1mm，而且功耗仅为TFT屏的1/5左右，在电池供电的便携设备里这个功耗差异会直接影响续航表现。建模时特意把两种屏的结构差异做了区分：这个OLED模块没有背光导光板、LED灯条的结构，整体结构更简洁，零件数量更少，装配时的工序也更简单，对于量产项目来说，更少的零件意味着更低的装配不良率。

　　做安装结构设计的时候还要考虑维修更换的便利性，因为这类小屏属于易损部件，如果采用卡扣固定的方式，卡扣的位置要避开金手指和驱动芯片的位置，拆卸时从模块的无元件一侧施力，避免撬坏金手指或者压碎显示面板。如果采用双面胶贴合的方式，要选择厚度0.1mm的耐高温双面胶，避免回流焊时胶层融化导致模块移位。建模时在模块的非显示区域预留了0.3mm宽的点胶槽位置，如果需要更高的固定强度，可以在这个位置点少量黑胶加固，不会影响显示区域的外观。
