4002型40x2字符蓝色液晶显示模组

　　在嵌入式开发、小型工控设备、教学实验平台的搭建过程中，人机交互的信息输出环节往往需要兼顾显示清晰度、接口兼容性与安装便捷性，这款40列2行的蓝色背光字符液晶模组，正是针对这类场景做的结构适配设计。从实际使用场景来看，这类字符液晶常被用在小型数控装置的参数显示区、开源硬件开发项目的状态输出端、实验室测试仪器的数值展示位，相比同尺寸的点阵图形屏，它不需要占用过多主控的显存资源，驱动逻辑简单，对于只需要输出固定字符、数值信息的设备来说，能在保证信息可读性的前提下，降低主控端的程序开发复杂度。

　　从功能特性上看，这款模组采用蓝底白字的显示方案，背光均匀度经过结构优化，在室内常规光照环境下，字符对比度足够，不需要额外增加遮光结构就能清晰读取内容；屏幕的字符排布为每行40个标准5x8点阵字符，共2行显示区域，能够满足短文本指令、多组实时数值的同时展示需求，比如在小型温控设备上，可以同时显示当前温度、设定阈值、运行状态三组信息，不需要频繁切换显示页面。模组的接口采用标准的排针引出方式，引脚定义兼容市面上主流的LCD驱动电路，不管是直接对接单片机IO口，还是搭配转接板连接arduino这类开源开发板，都不需要额外改线，硬件适配门槛很低。

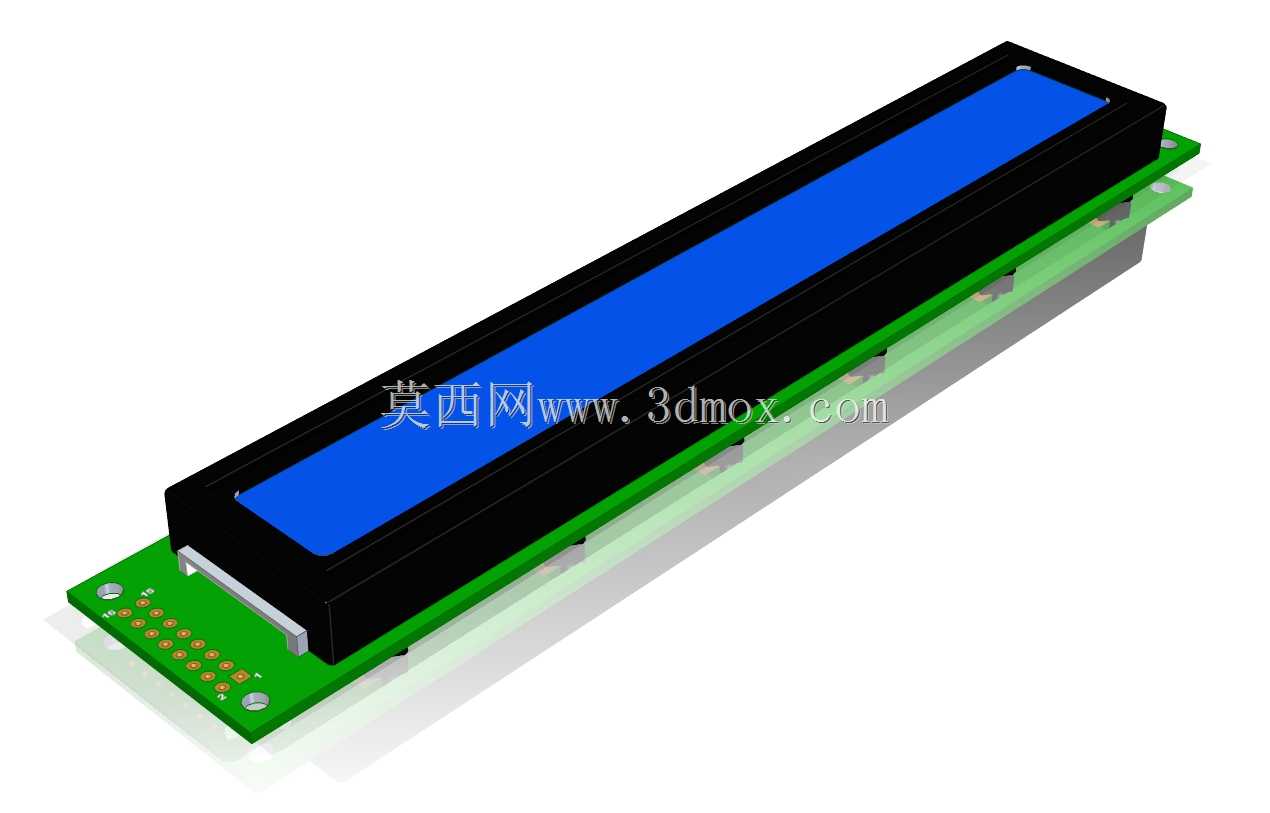

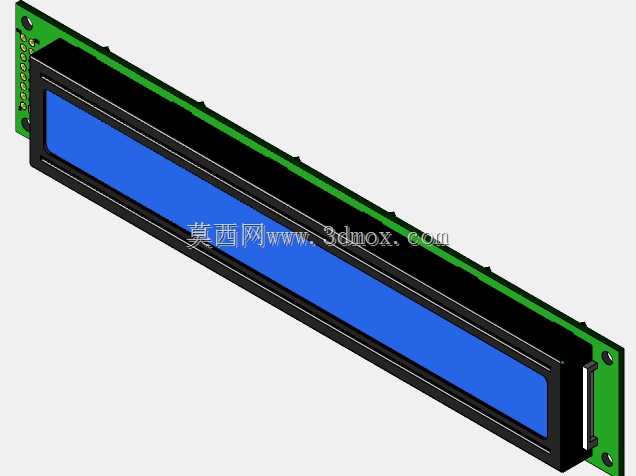

　　设计思路上，整个模组采用分层堆叠的结构方案，最上层是液晶显示面板与黑色遮光边框，边框做了微凸的限位结构，刚好卡住液晶面板的边缘，避免组装过程中面板移位导致的显示漏光问题；中间层是蓝色背光导光板与PCB驱动板，驱动板上的元器件全部采用贴装布局，尽可能压缩板层厚度，让整个模组的整体厚度控制在常规嵌入式安装的尺寸允许范围内；最下层是绿色的安装基板，基板上预留了两排标准间距的安装孔位，孔位位置经过对齐校准，既可以用铜柱配合螺丝做悬空固定，也可以直接插装在设备主板的对应排座上，适配不同的安装方式。

　　外形尺寸与安装边界方面，整个模组的长度方向刚好匹配40字符宽度的屏幕延伸尺寸，宽度方向控制在单排字符屏的常规宽度范围内，不会占用过多的设备面板空间；安装基板的边缘做了圆角处理，避免组装过程中板边毛刺划伤操作人员或者周边线材；排针的伸出长度经过测算，插装在标准厚度的主板上之后，背面不会突出过多，不会和主板背面的元器件产生干涉。在做设备结构设计的时候，只需要在面板上开出对应屏幕显示区域的矩形窗口，窗口边缘预留0.5mm左右的边框压合余量，就能把模组的显示区域刚好露出，同时压住黑色边框，避免屏幕从面板外侧脱出；模组背部的空间只需要预留出排针插接的高度，不需要额外留过多的冗余空间，对于内部空间紧凑的小型设备来说，这种尺寸设计能大幅提升结构布局的灵活性。

　　从实际装配的角度考虑，这款模组的PCB板上，背光供电引脚与信号引脚做了分区排布，接线的时候不容易出现电源与信号接反的问题，板载的对比度调节电位器位置设置在基板侧方，组装完成之后也可以用小螺丝刀直接调节，不需要拆开设备外壳就能完成显示效果的校准。在工业现场的简易控制终端里，这类字符屏的抗干扰能力也比普通的段码屏更强，能够适应车间内的常规电磁环境，不会因为周边设备的电磁干扰出现字符乱跳的问题；在教学实验场景中，它的标准接口能让学生快速完成接线，把更多精力放在程序逻辑开发上，而不是花在硬件适配调试上。
