RJ45转D-Sub15针模块化适配连接器

　　在工业控制、通讯设备集成、测试仪器搭建的现场布线场景里，不同接口标准的信号互通一直是结构设计与电气选型阶段绕不开的实际问题，这类RJ45至D-Sub15针的模块化适配器，正是为解决两类通用接口的快速转接需求而设计的结构件。从实际使用场景来看，这类转接件常出现在工控机柜的信号转接面板、老旧测试仪器的接口扩展、工业以太网转串行信号的设备端连接位置，不需要额外焊接线缆，通过模块化的插接结构就能完成两类接口的物理适配，大幅减少现场布线的接线工作量，也能避免手工焊接带来的虚焊、线序错接等常见施工问题。

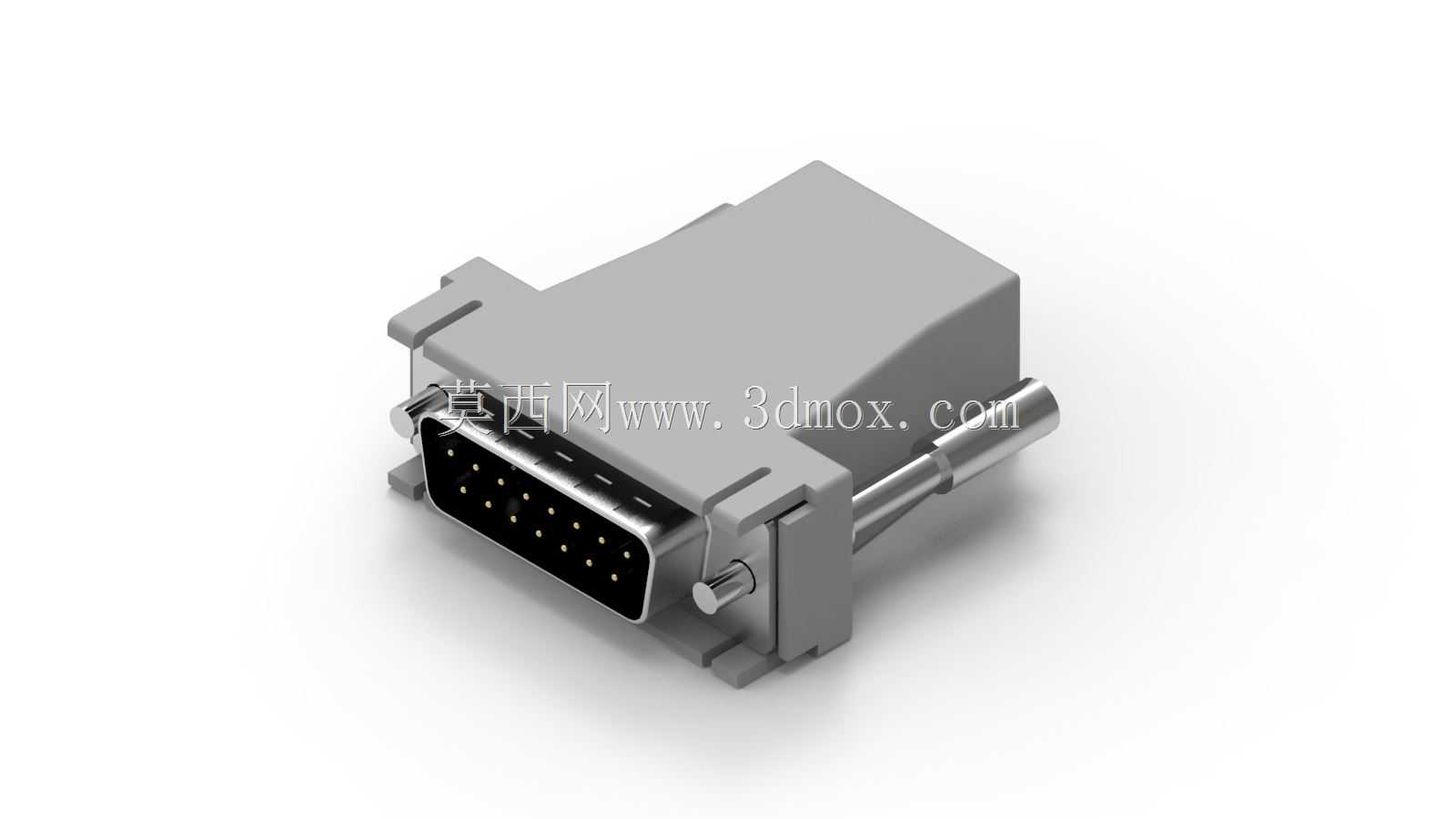

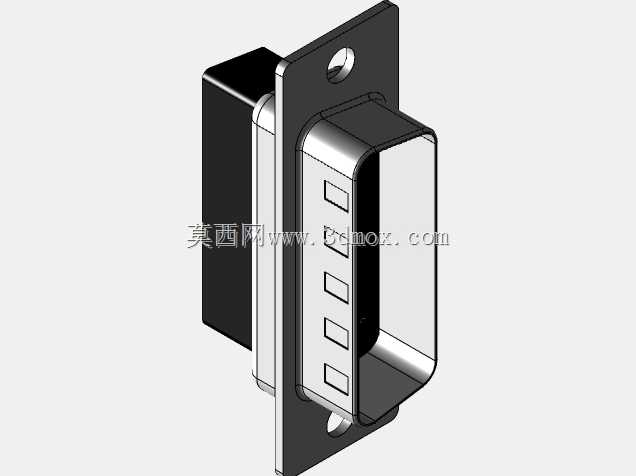

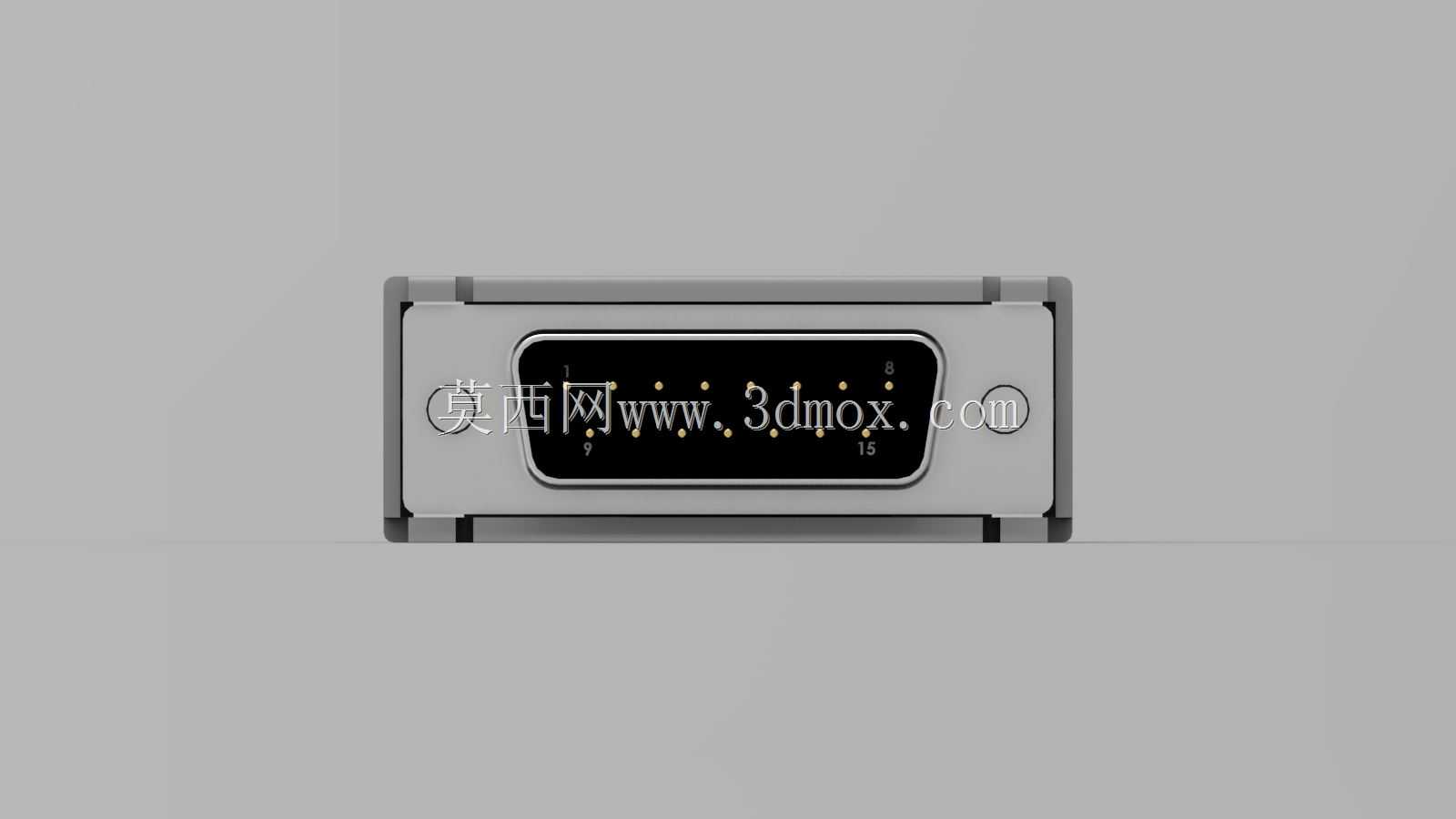

　　从功能特性上看，该适配器采用D-Sub15公头作为设备侧插接端，接口端保留标准DB15的金属屏蔽外壳结构，插针排布完全符合D-Sub15的通用接口规范，能直接匹配现有设备上的DB15母座，插合后的屏蔽层能与设备端的金属外壳可靠接触，减少工业现场电磁干扰对传输信号的影响。另一端的RJ45接口采用模块化内嵌设计，接口位置做了定位凸台，能保证水晶头插合时的卡接到位，不会出现松脱、偏移的问题，外壳整体采用阻燃工程塑料注塑成型，表面做了哑光磨砂处理，既满足电气绝缘的安全要求，也能在长期插拔使用中减少表面划痕的产生。

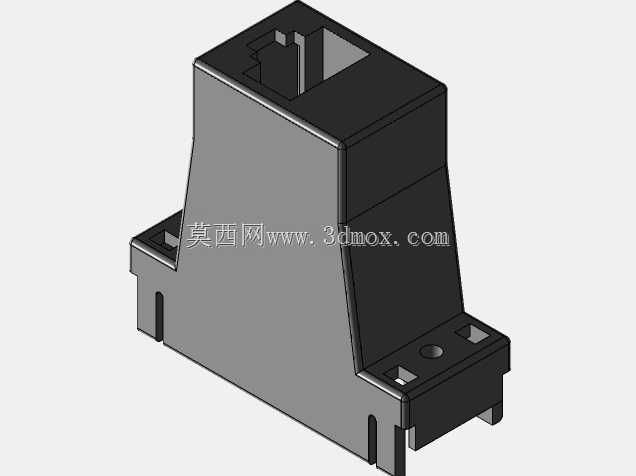

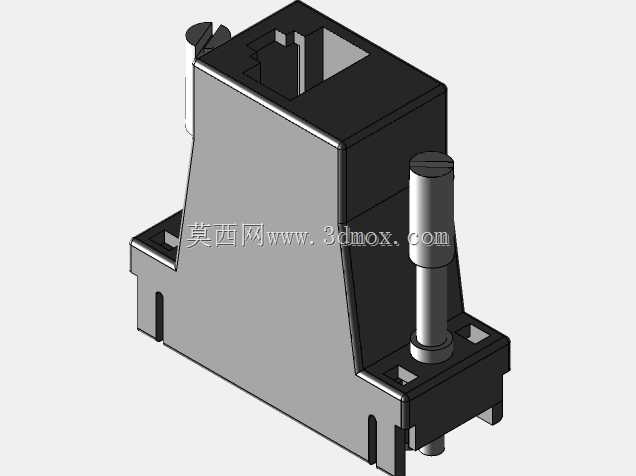

　　设计思路上，这款适配器没有采用传统的一体式线缆转接结构，而是选择了直插式模块化的紧凑布局，整体外形沿插接方向做了阶梯式的收腰设计，靠近D-Sub接口的位置预留了标准的螺丝固定柱孔位，当需要长期固定在设备面板上时，可以搭配M3的固定螺丝将适配器锁紧在设备面板的接口位置，避免设备震动导致的接口松脱。外壳的合模线位置做了隐藏式处理，沿壳体侧面的棱线分布，不会在插拔操作时刮伤操作人员的手部，壳体内部预留了信号转接PCB的安装卡槽，不需要额外打胶或者螺丝固定，就能将转接电路板卡在壳体内部的定位槽里，装配时只需要将上下外壳扣合，就能完成整体组装，生产装配的效率更高。

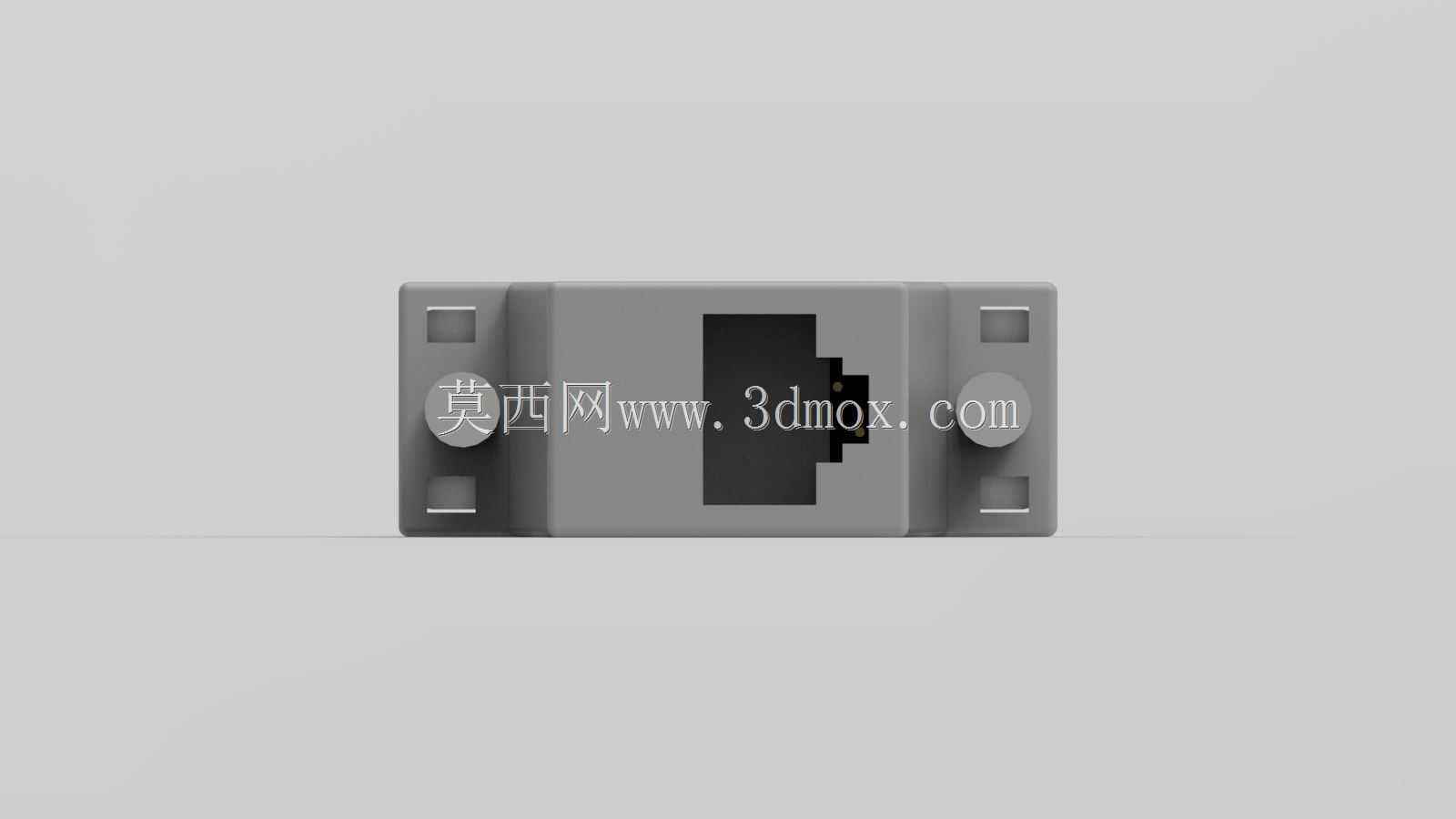

　　从安装边界尺寸来看，D-Sub端的接口法兰尺寸完全遵循标准DB15的安装规范，法兰宽度、固定孔的中心距都和通用DB15连接器保持一致，不需要对现有设备的面板开孔做任何修改就能直接替换安装。整体壳体的最大外轮廓尺寸控制在合理范围内，当多个适配器并排安装在机柜面板上时，相邻接口之间不会出现干涉，预留的插拔空间足够操作人员徒手完成水晶头的插拔操作，不需要额外预留工具操作空间。RJ45端的接口端面做了下沉式设计，水晶头插入后，卡榫位置完全处于壳体的保护范围内，不会因为外力磕碰导致水晶头卡榫断裂，提升了长期使用的可靠性。

　　在实际选型使用中，这类模块化适配器不需要定制专用的连接线缆，搭配标准的RJ45网线就能完成信号的延长传输，对于设备改造、临时测试搭建的场景来说，能大幅减少备件的储备种类，不需要针对不同长度的转接需求预制不同规格的专用线缆。壳体的金属固定件采用镀锌钢板冲压成型，和塑料外壳的嵌合位置做了防脱倒刺结构，长期插拔使用不会出现金属件松动、脱落的问题，D-Sub端的插针采用铜合金镀金处理，多次插拔后依然能保持稳定的接触电阻，避免信号传输过程中出现丢包、接触不良的问题。
