重载工业用哈廷矩形连接器结构设计

　　在工业自动化生产线、轨道交通车载电气柜、风电塔筒内部动力回路、港口起重设备电控系统这类工况复杂的场景里，电气连接的可靠性直接决定整套设备的运行稳定性，普通插拔式接插件往往扛不住现场的振动、粉尘、潮气侵蚀，重载矩形连接器就是为这类严苛场景开发的连接部件，本次呈现的哈廷结构连接器，就是这类部件里应用覆盖面极广的典型结构。

　　从实际使用场景来看，这类连接器主要承担大电流动力回路、多芯控制信号的快速对接任务，比如生产线模块化改造时，不同功能模组之间的动力与信号传输，不需要在现场逐根接线压接，只要把公母端连接器对位扣合，扳动两侧的锁扣结构就能完成可靠连接，后期设备维护拆解时也不用重新做线，能大幅缩短现场停机维护的时间。在户外设备上使用时，连接器的基座法兰结构可以直接固定在柜体面板上，配合密封胶圈就能达到对应的防护等级，阻挡雨水、粉尘进入柜体内部，避免接线端子出现氧化、短路的问题。

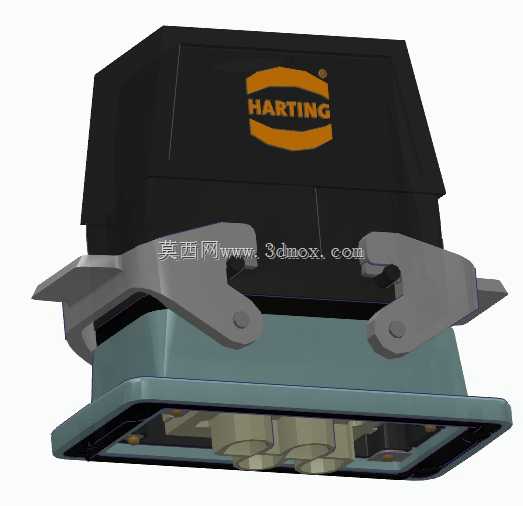

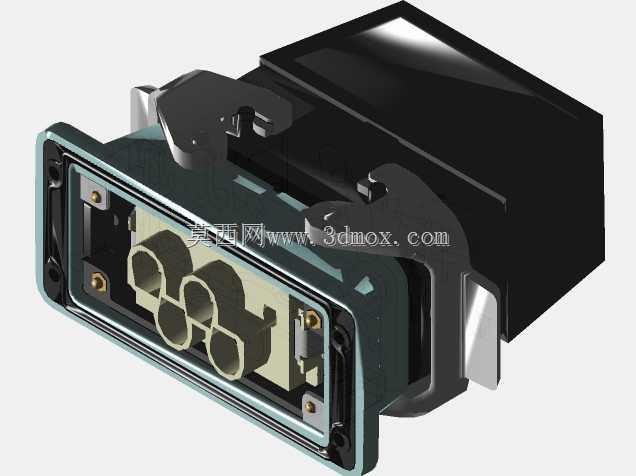

　　从功能特性上看，这款连接器采用上下分体式结构，上部为黑色绝缘外壳，内部集成插芯安装腔，可根据实际需求搭配不同针数的动力插芯或信号插芯，单芯最大通流能力可以满足几十到上百安培的动力传输需求，多芯信号插芯可以同时传输几十路控制信号，实现动力与信号集成在同一个连接器内传输，减少现场布线的复杂度。两侧的金属锁扣是经过结构强化的冲压折弯件，锁扣上带自锁卡位结构，扣合到位后会自动卡紧，不会因为设备运行产生的持续振动出现松脱，需要拆解时只要扳动锁扣尾部的解锁位就能轻松打开，不需要额外借助工具。下部的青灰色基座为法兰安装结构，法兰边上预留了均匀分布的安装孔位，安装时可以直接用螺丝固定在柜体开孔处，基座和外壳的配合面带有密封槽，安装时嵌入密封圈就能实现可靠的端面密封。插芯部分采用模块化设计，不同功能的插芯可以组合安装在同一个壳体内，用户可以根据自己的接线需求灵活搭配，不需要为不同的回路单独配置连接器，进一步压缩安装空间。

　　从设计思路层面拆解这款结构，首先是优先保障连接可靠性，所有金属受力部件都做了加厚处理，锁扣的转轴位置做了衬套强化，避免反复插拔后出现转轴磨损、锁扣间隙变大的问题；绝缘外壳采用高强度工程塑料，具备优秀的绝缘性能与抗冲击能力，即使在现场受到轻微磕碰也不会出现开裂破损；插芯的接触件采用铜合金镀银处理，既保证导电性能，又能提升抗氧化能力，降低长期使用后的接触电阻，避免大电流传输时出现接头发热的问题。其次是考虑现场安装的便利性，法兰安装的尺寸做了标准化设计，和同规格的通用重载连接器安装尺寸完全兼容，用户替换旧件时不需要重新在柜体上开孔，直接对位安装即可；接线端的螺丝压接结构做了防掉设计，拧松螺丝后螺丝不会从插芯上脱落，现场接线时不会出现螺丝掉落进设备内部的隐患。

　　关于外形尺寸与安装边界，这款连接器的法兰安装面为矩形结构，安装孔位的中心距符合行业通用重载连接器的尺寸规范，法兰突出柜体表面的高度控制在合理范围内，不会因为突出过多影响柜门外的操作空间；外壳对接后的整体高度适配常规柜内布线的弯曲半径，接线完成后线缆的弯曲不会对连接器根部产生额外的应力。安装时需要注意，柜体上的开孔尺寸要和法兰的嵌入尺寸匹配，开孔边缘要做去毛刺处理，避免划破密封圈影响防护效果；锁扣的活动范围内不能布置其他线缆或结构件，要预留足够的操作空间，方便后期维护时手动扳动锁扣完成解锁操作。另外，插芯安装时要注意公母端的针位对应，避免插错针位导致回路短路，不同额定电流的插芯不能混装在同一个回路里，要根据实际传输的电流大小选择对应规格的接触件，保证长期运行的安全性。

　　在实际选型应用时，还要根据现场的工况确认防护等级需求，如果是用在有切削液、油污飞溅的机加工设备上，要选择对应耐油材质的密封圈；如果是用在有强电磁干扰的场景，还要选择带金属屏蔽层的连接器结构，保证信号传输的稳定性。这类连接器的结构设计经过了多年的现场验证，在各类工业场景里都有大量成熟应用，建模时还原了所有的装配细节，包括锁扣的转轴间隙、法兰的安装孔倒角、插芯的定位卡槽等结构，能直接用于设备布线设计时的装配干涉检查，也可以作为非标连接器设计的参考结构使用。
