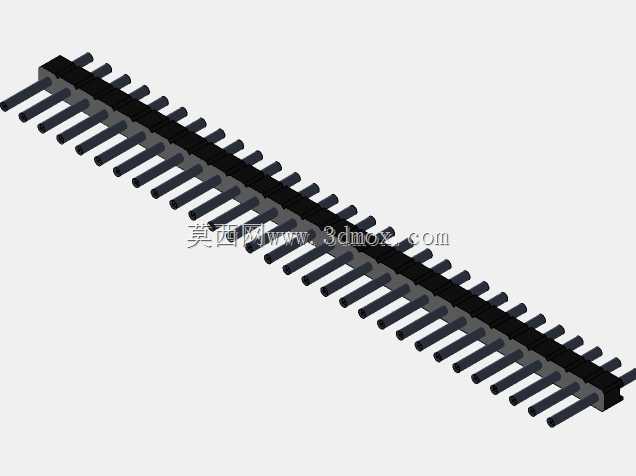

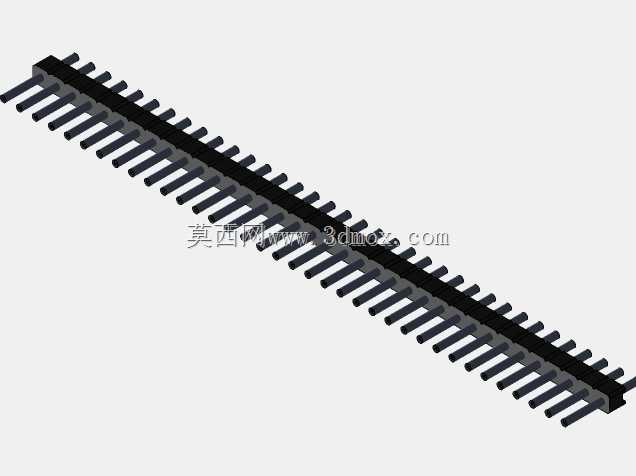

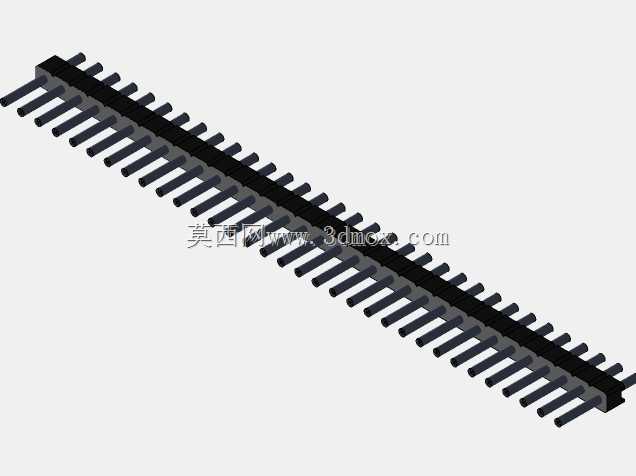

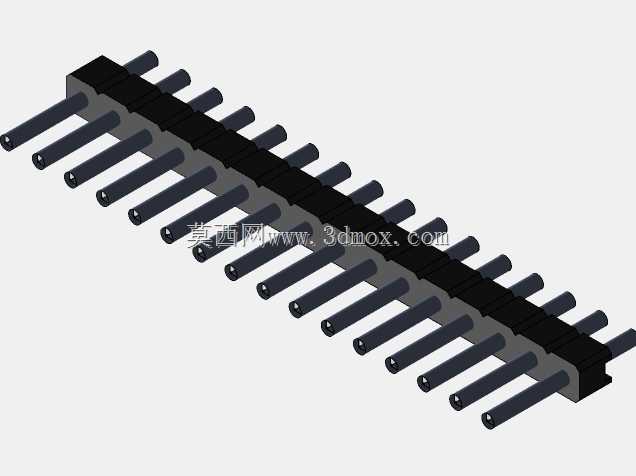

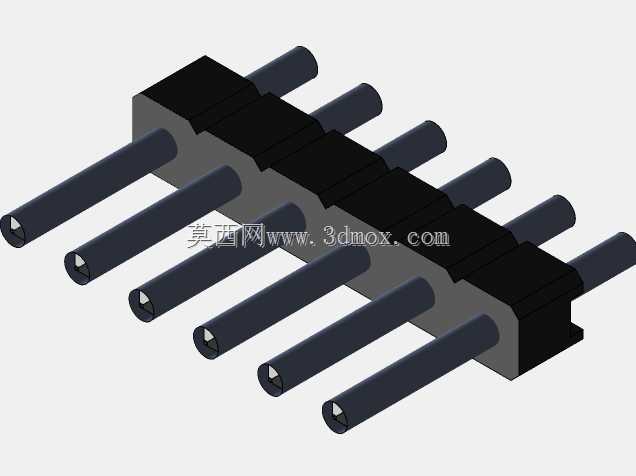

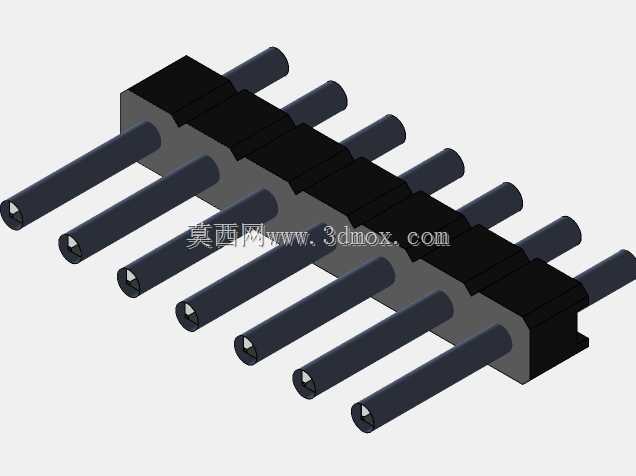

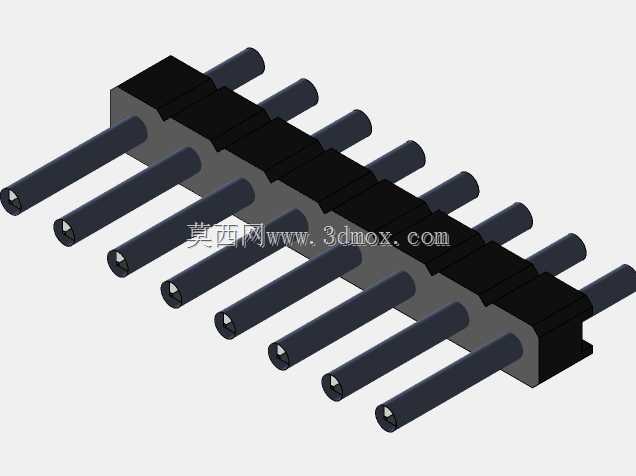

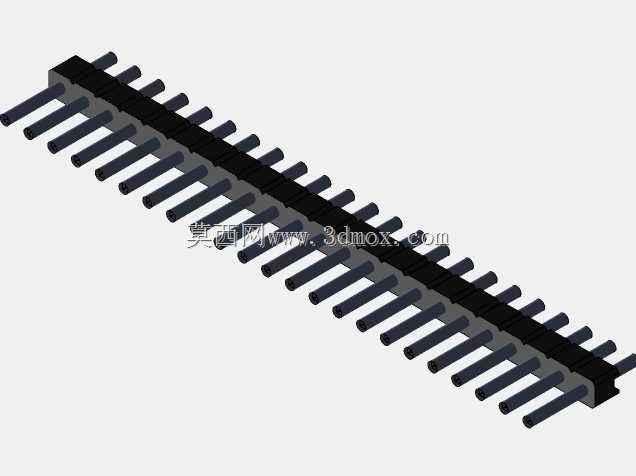

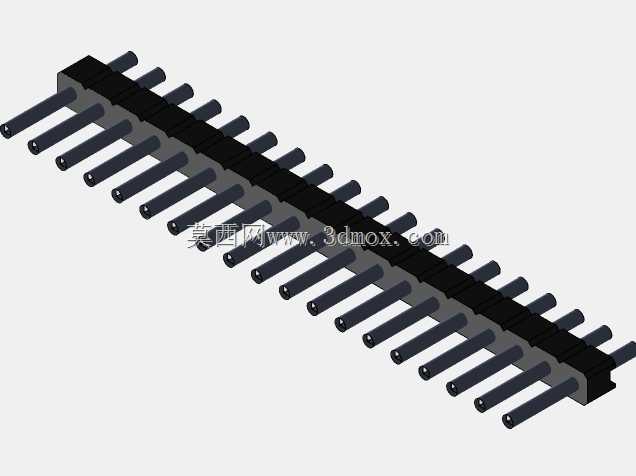

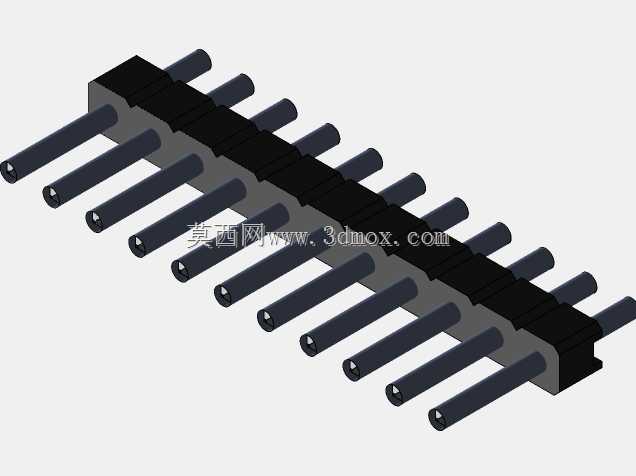

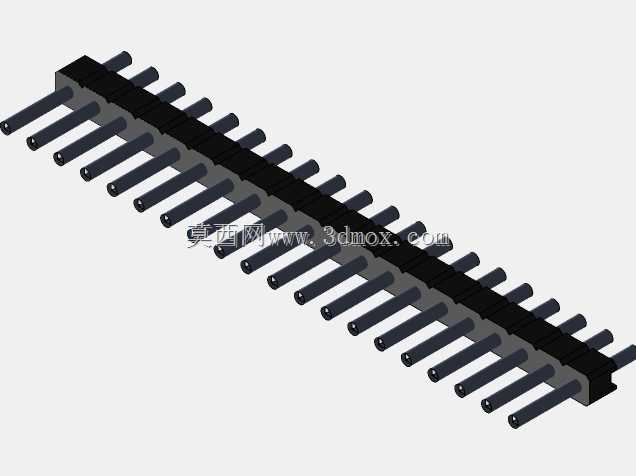

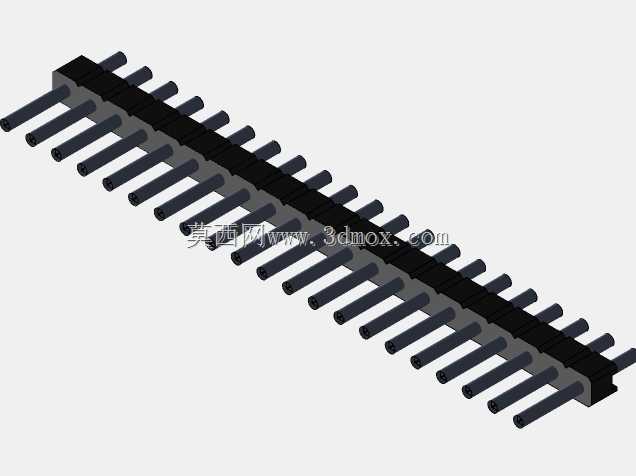

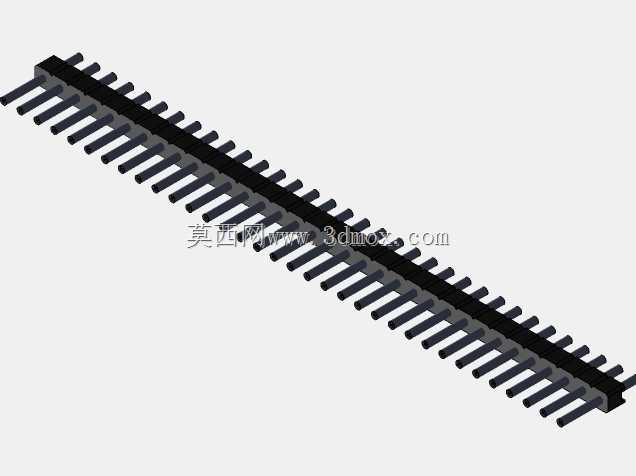

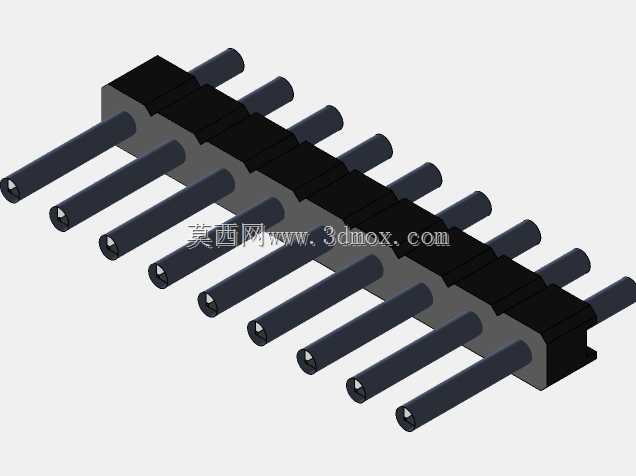

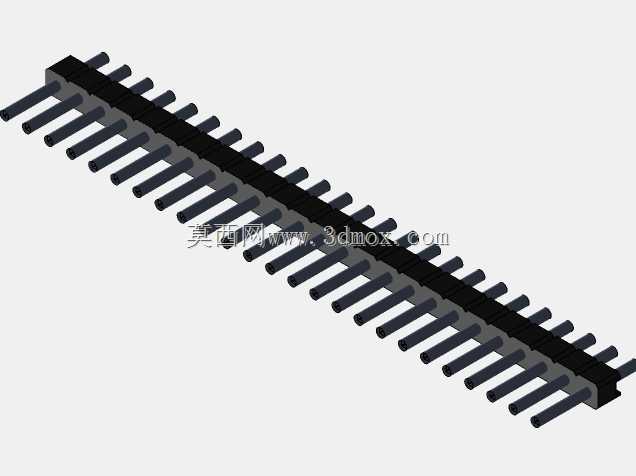

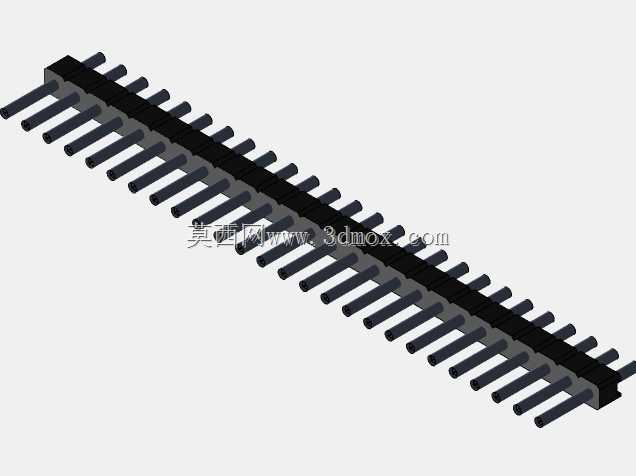

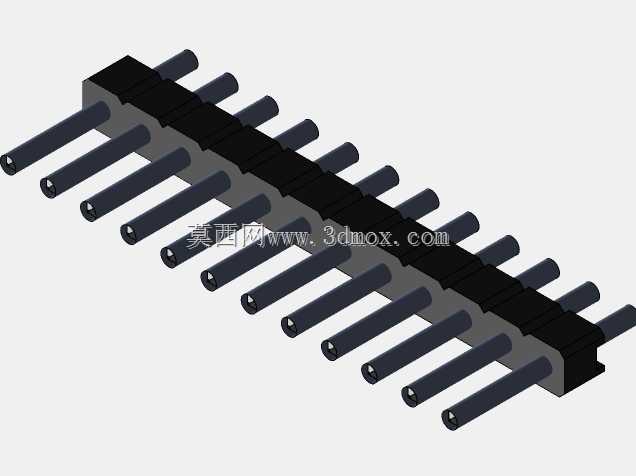

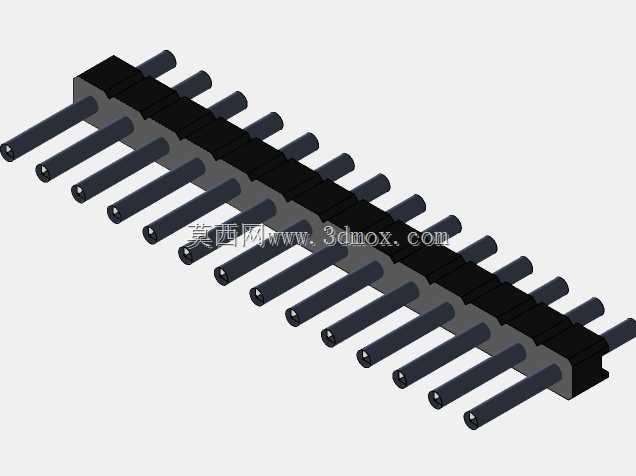

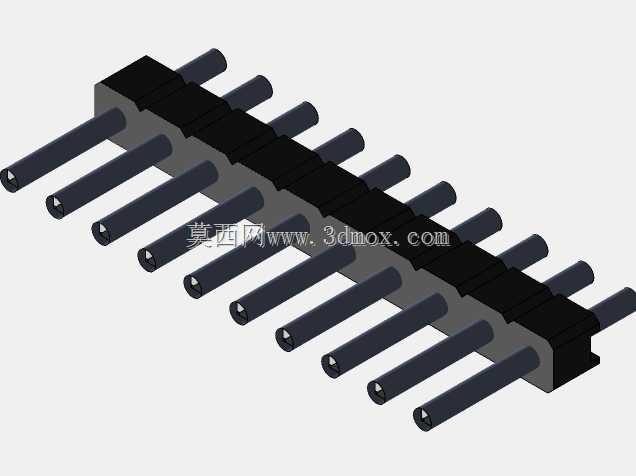

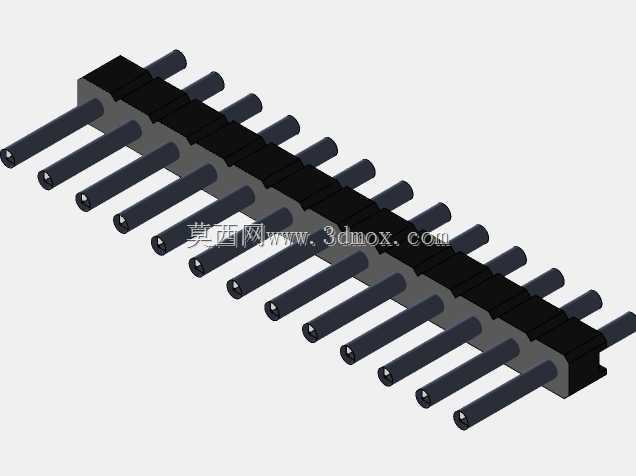

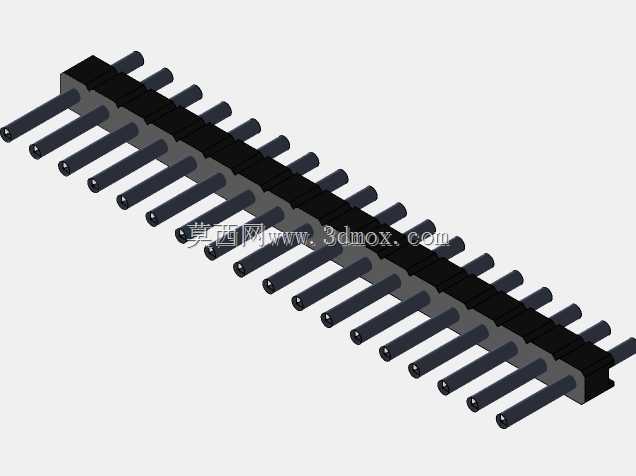

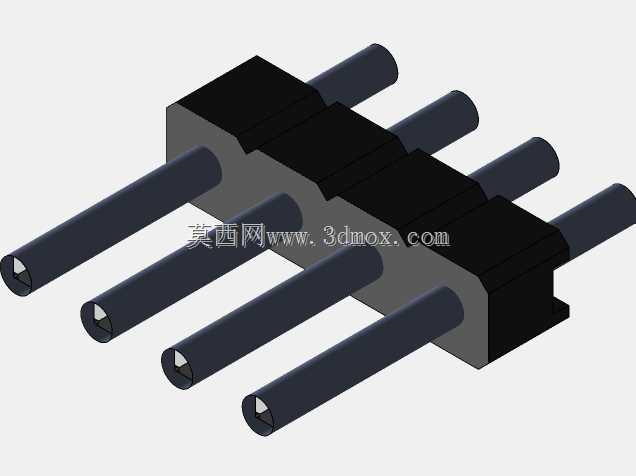

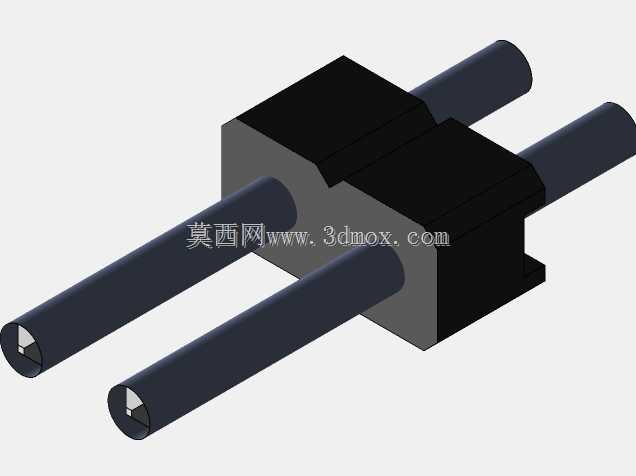

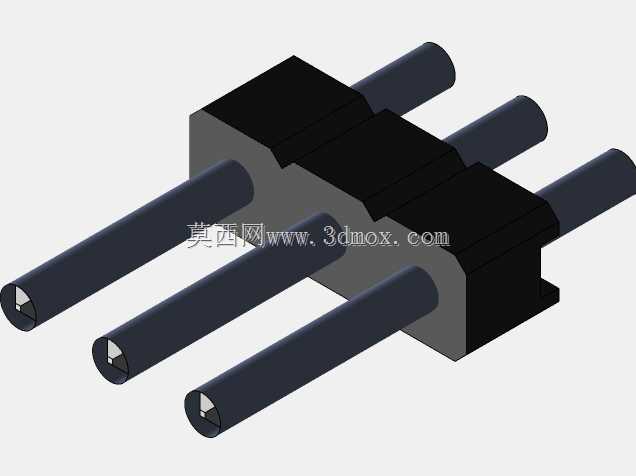

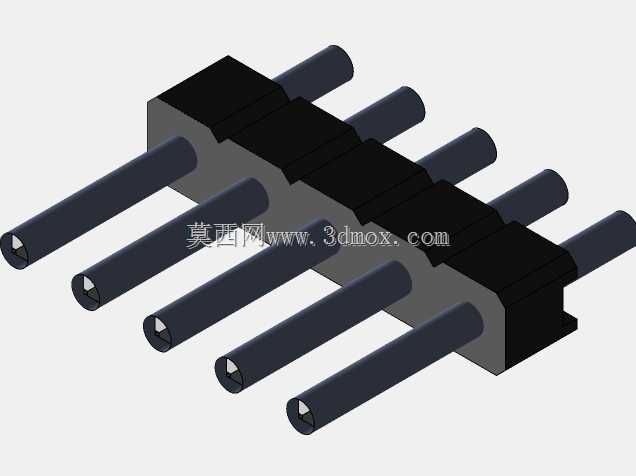

2.54mm间距单排直插排针连接器结构

　　在电子装联领域，板间连接的可靠性直接决定整套电控单元的运行稳定性，这类2.54mm间距的单排直插排针，是电源类板卡、信号转接板上最常见的互联构件，日常选型时经常会碰到不同针数、不同塑高的规格差异，建模时需要把每一处安装边界的公差预留考虑到位，避免后续PCB开板后出现插装干涉。这类排针的核心作用是实现不同PCB板之间的电性与物理连接，既可以用来转接电源回路的大电流通路，也能传输低压控制信号，在小功率电源模块、工控信号采集板、消费类电子主控板上都有大量应用，尤其是在需要频繁拆装调试的原型验证阶段，直插排针搭配排母的组合可以大幅降低板卡拆焊的工作量，减少焊盘损伤的概率。

　　从结构设计来看，这类排针采用黄铜针体镀锡的工艺，针体直径统一为0.64mm左右，塑壳采用高温尼龙材质，能够耐受波峰焊时的260摄氏度高温，不会出现塑壳融化变形导致针脚偏移的问题。建模过程中需要重点关注针脚的伸出长度，板端插装的针脚露出PCB板面的长度控制在1.2-1.5mm，保证焊锡能够充分包裹针脚形成可靠焊点，对接端的针脚长度则根据配对排母的深度调整，通常露出塑壳3mm左右，保证插合后有足够的接触面积，不会因为设备振动出现接触不良的情况。

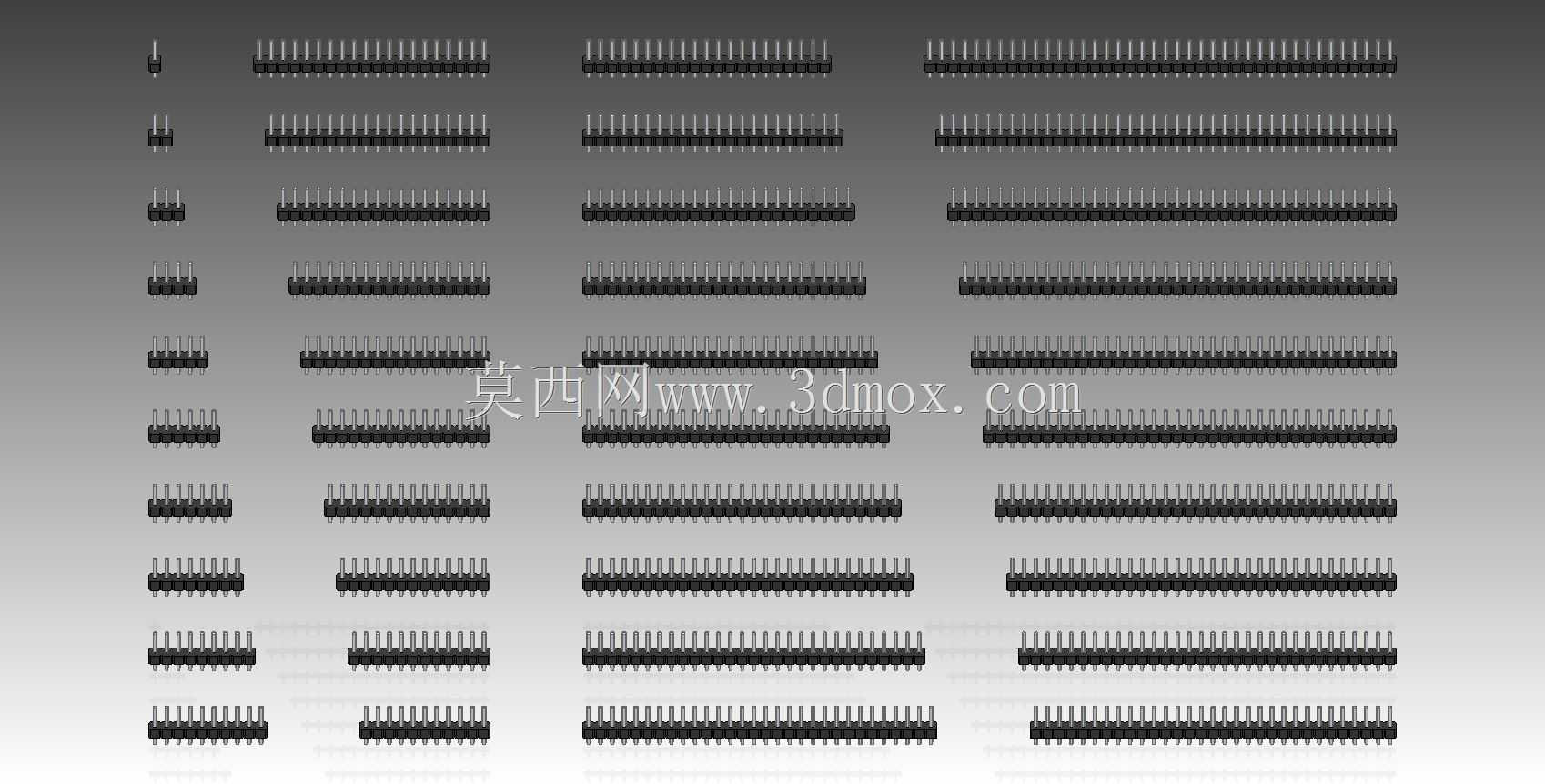

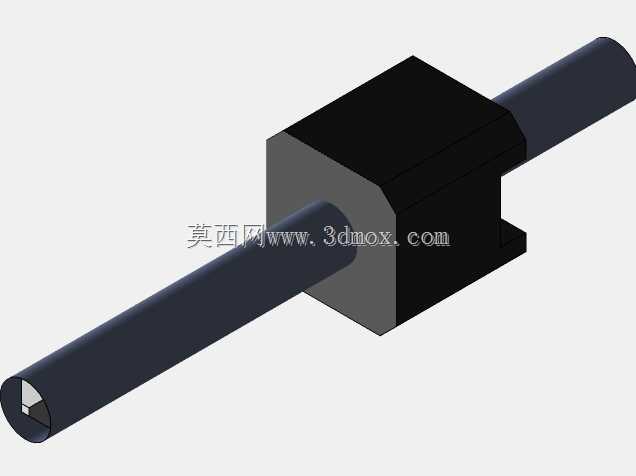

　　不同针数的排针采用统一的间距基准，2.54mm的间距是行业通用的标准尺寸，兼容市面上绝大多数万用板、转接板的孔位设计，塑壳的宽度控制在2.5mm左右，不会占用相邻焊盘的布线空间，针脚的同轴度公差控制在0.1mm以内，避免插装时出现针脚歪折无法对准孔位的问题。实际应用中，这类排针不仅可以用于板对板直连，还可以搭配杜邦线实现板外设备的信号引出，在小功率变压器配套的控制板上，经常用这类排针来引出绕组的电压检测信号、温控开关的反馈信号，不需要额外焊接引线，装配效率更高。设计建模时需要还原塑壳表面的定位凸点，这个结构是用来在插装时和PCB上的丝印定位框对齐，避免排针贴装时出现偏移，同时塑壳底部的避让槽可以让焊锡挥发的助焊剂顺利排出，不会在塑壳底部形成残留导致针脚之间绝缘电阻下降。针对不同的安装空间需求，这类排针可以根据实际需要裁剪成不同针数的规格，从1针到40针的长度都可以灵活适配，塑壳的高度统一为2.54mm，不会因为针数变化出现高度差，保证多排排针同时贴装时板面平整度一致。

　　在电源类产品的安规设计中，这类排针的相邻针脚之间的爬电距离满足2.54mm间距的安规要求，对于低压直流回路来说不需要额外增加绝缘隔离结构，能够有效节省板上的布线空间，针体的载流量可以达到3A每针，足够满足小功率电源信号回路、低压供电回路的电流传输需求，如果是大电流回路则可以采用多针并联的方式提升载流能力。建模时需要注意针脚根部的倒角结构，这个微小的结构可以引导针脚顺利插入PCB的金属化孔，减少插装时的阻力，同时避免针脚刮伤孔壁的铜层，影响焊接可靠性。塑壳和针体之间采用过盈配合的方式固定，针体上的滚花结构可以增大和塑壳的摩擦力，避免焊接时针体出现松动移位，保证长期使用过程中针脚不会因为温度循环出现退针的问题。
