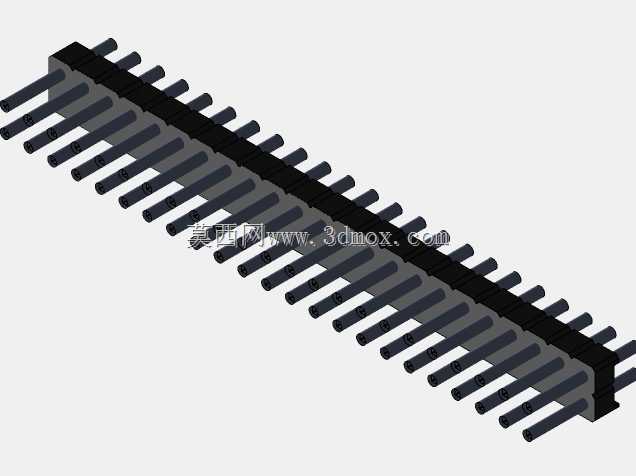

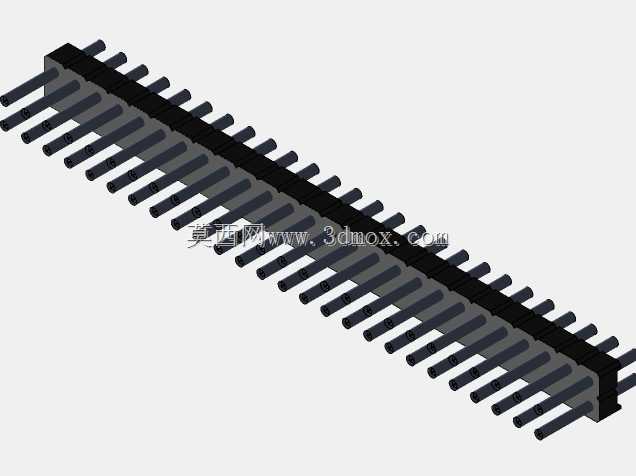

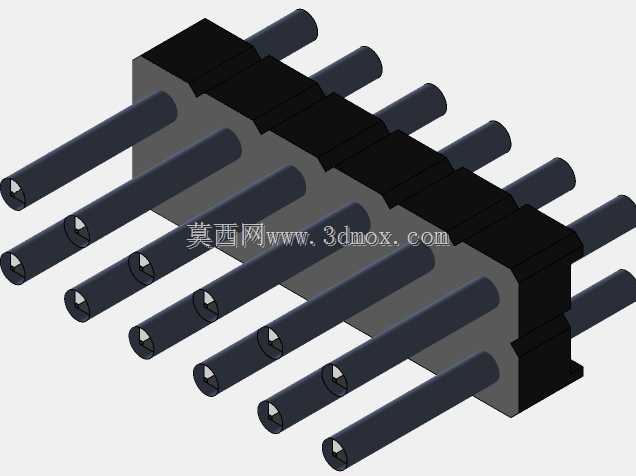

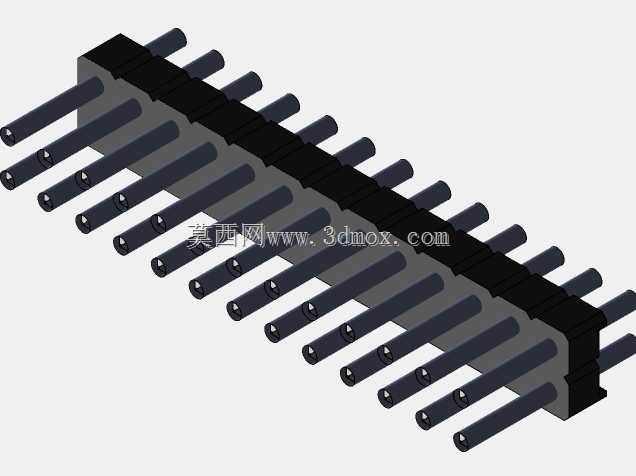

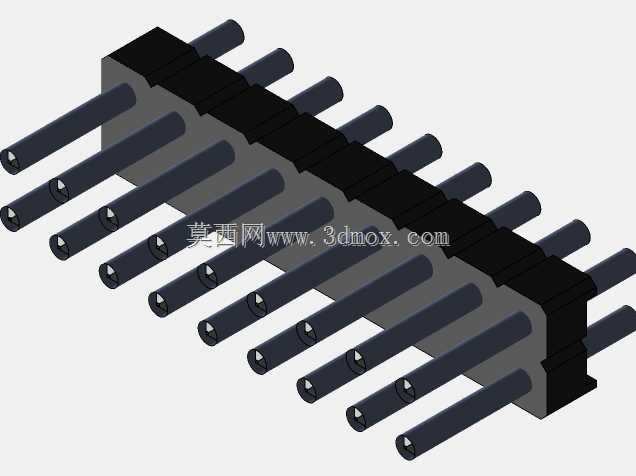

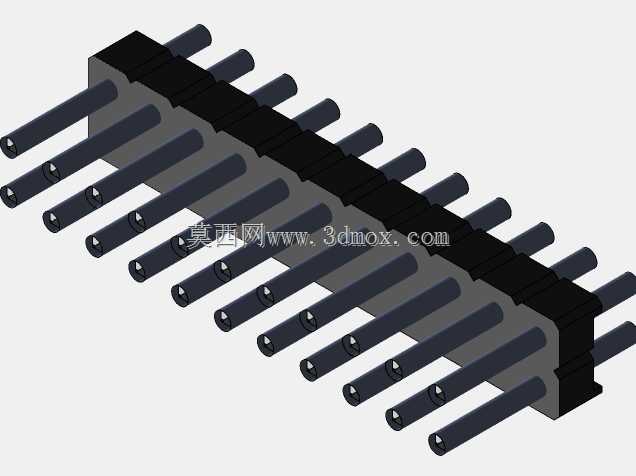

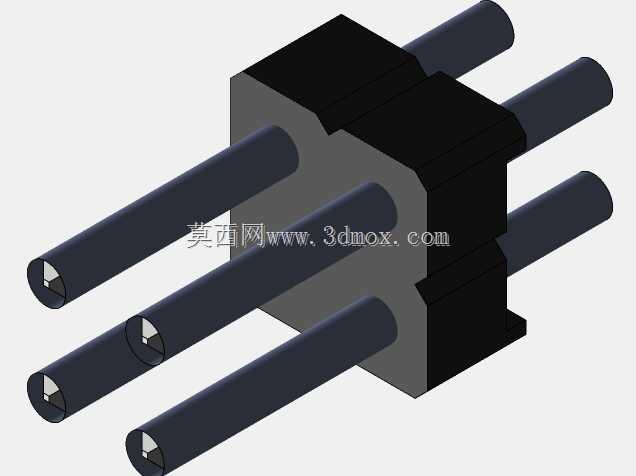

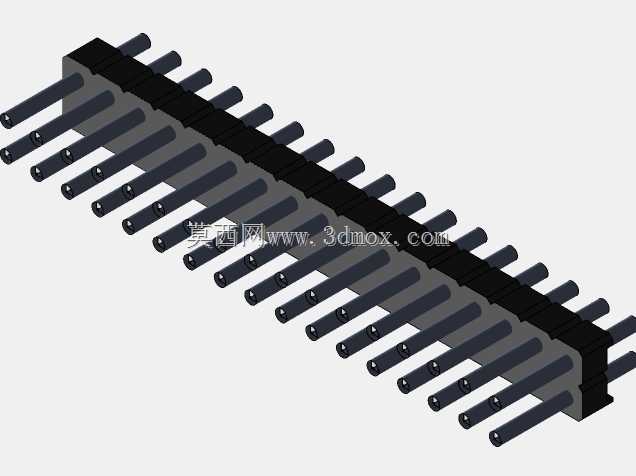

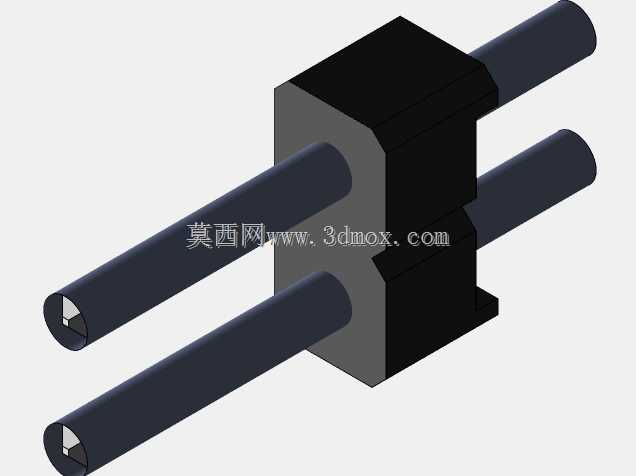

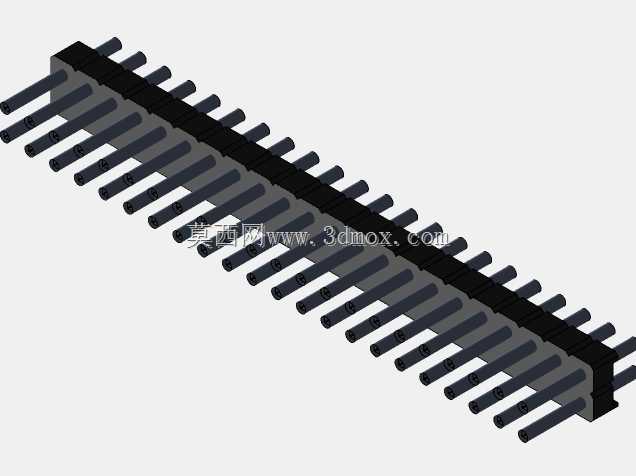

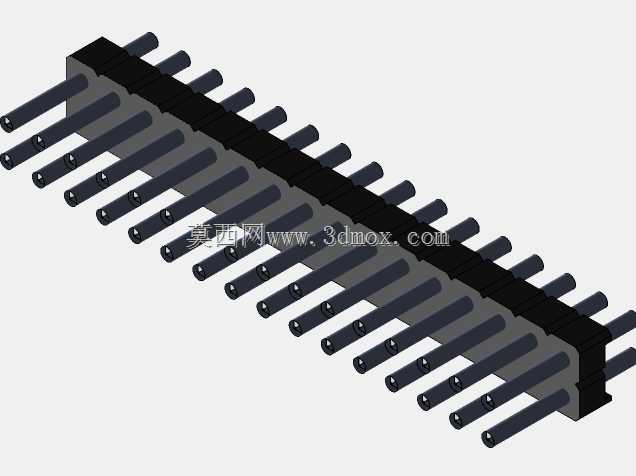

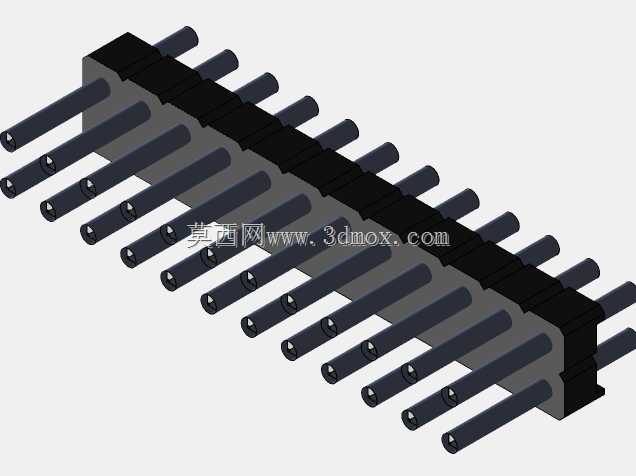

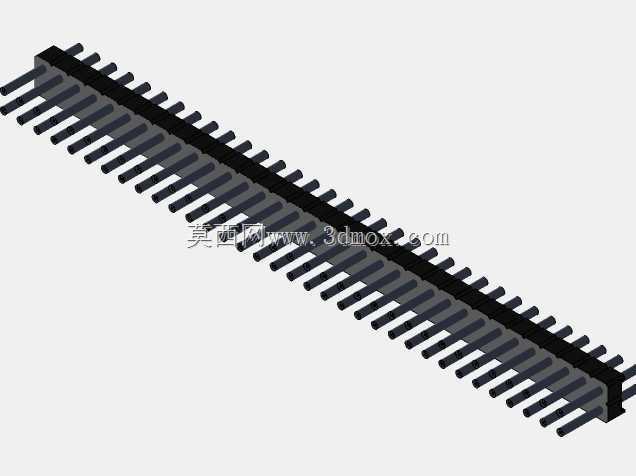

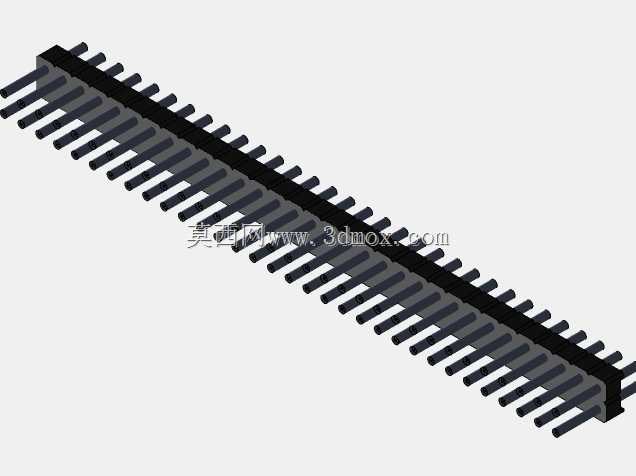

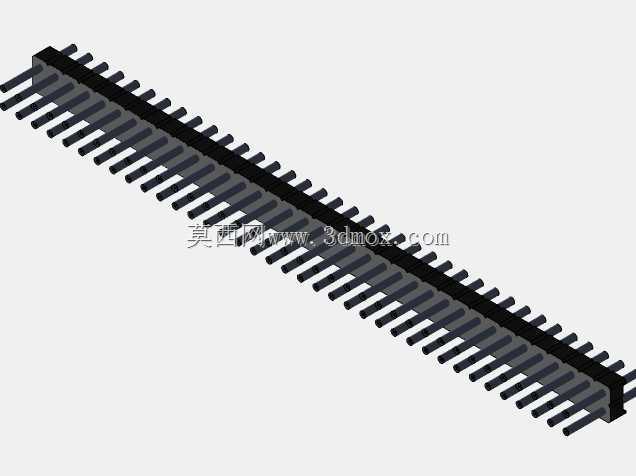

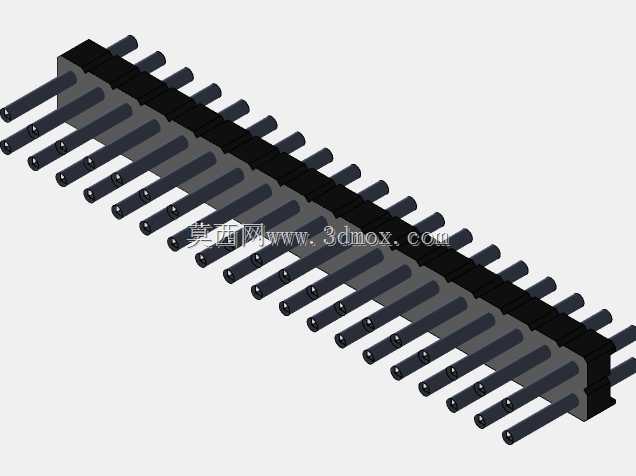

2.54mm间距双排直插PCB排针连接组件

　　在板级电路互联设计中，排针类接插件是实现不同PCB模块间信号、功率通路连接的核心基础元件，本次涉及的2.54mm间距双排直插排针，覆盖6pin到40pin的全系列引脚规格，是电子设备内部板间连接场景里应用最广泛的互联方案之一。从实际工程应用场景来看，这类排针大量出现在电源类板卡、工控控制板、传感信号采集板的板间连接环节，尤其是在需要频繁拆装调试的原型验证阶段、模块化组装的量产设备中，直插式排针凭借焊接可靠性高、插拔对位便捷的特性，成为结构工程师与硬件工程师做板间互联选型时的优先选项。不同于贴片式排针对回流焊工艺的高要求，直插排针在波峰焊、手工补焊场景下都能获得稳定的焊接强度，引脚与PCB通孔的结合面更大，在存在一定振动的工业设备内部，连接抗疲劳性能更优。

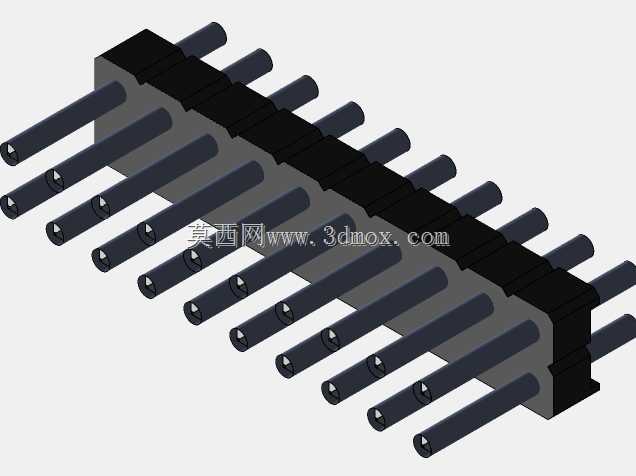

　　从产品功能特性来看，该系列排针采用2.54mm标准间距设计，这个间距规格是全球电子行业通用的通孔接插件标准节距，适配市面上绝大多数通用排母、杜邦线端子的插接尺寸，互换性极强，不会出现非标间距接插件采购困难、替换成本高的问题。双排结构的设计在相同板上占用宽度下，比单排排针多提供一倍的连接点位，能在有限的PCB板面空间内完成更多信号通路的布设，有效压缩板卡的整体尺寸。排针的插针采用直型设计，插合方向垂直于PCB板面，安装后整体突出板面的高度统一，不会出现弯针类排针因引脚弯折角度偏差导致的对位困难、插合歪斜问题，在多层板堆叠的紧凑结构里，直针的高度一致性可以给上层板的安装预留精准的间隙空间，避免出现板件挤压、引脚顶坏上层板线路的问题。

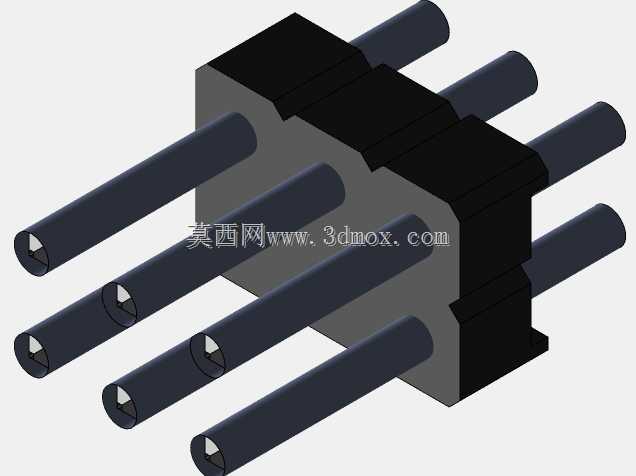

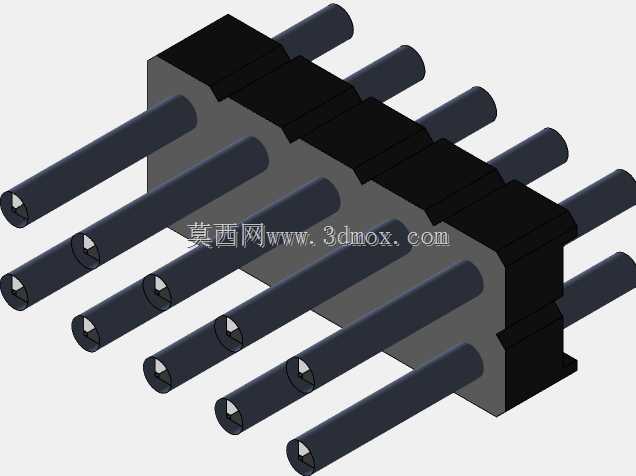

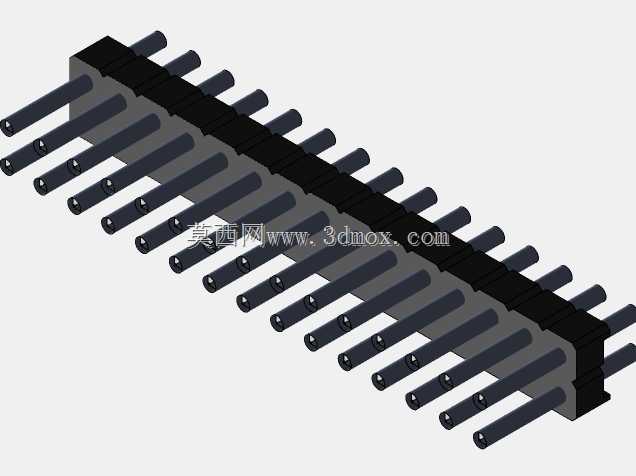

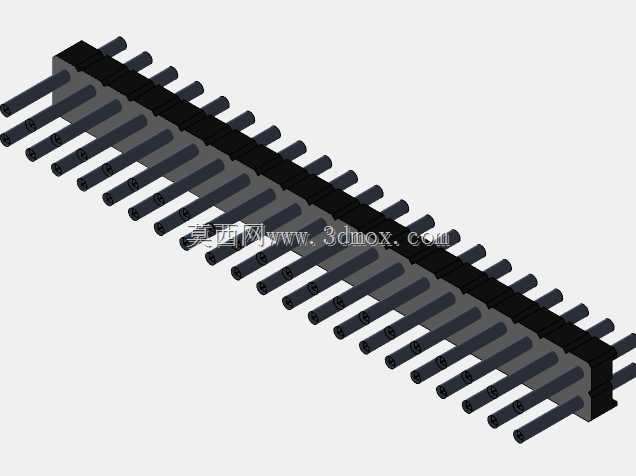

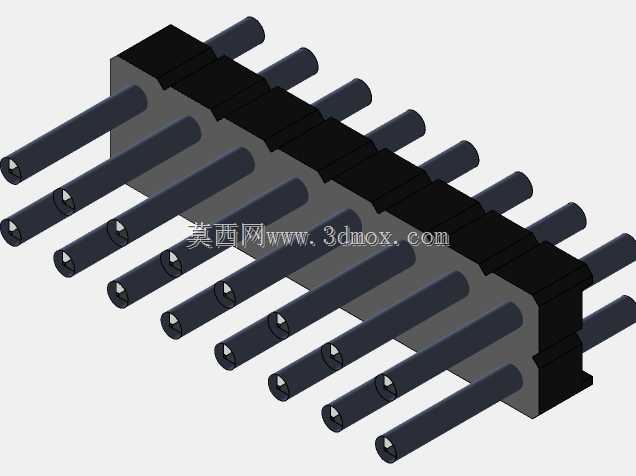

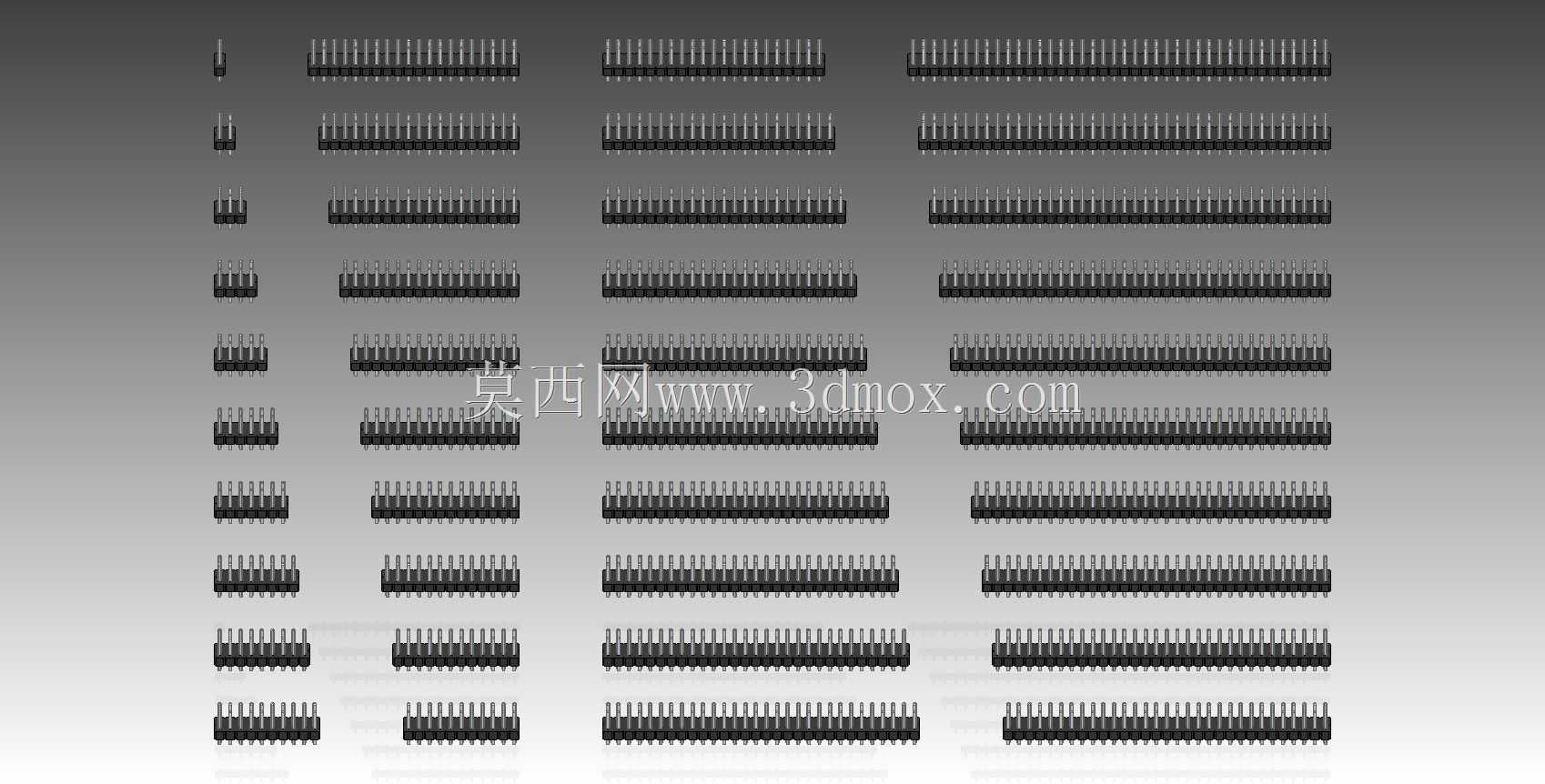

　　从设计思路层面拆解，该系列排针做了全pin位的规格覆盖，从最小的6pin到最大的40pin，工程师在选型时可以根据实际需要的连接点位数量，直接选用对应pin数的成品，也可以根据板上的空间长度，对长pin数的排针进行裁切，排针的塑料基座设计有标准的裁切分隔槽，裁切后不会出现基座开裂、插针松动的问题，适配不同项目的个性化点位需求。排针的绝缘基座采用黑色耐高温工程塑料材质，能够承受波峰焊过程中的高温冲击，不会出现焊接过程中基座融化变形、插针移位的问题，同时黑色材质在PCB板上的标识性强，生产组装环节工人可以快速识别插接位置，减少错插反插的概率。插针表面做了均匀的镀层处理，既能保证焊接时的焊锡浸润性，减少虚焊漏焊的问题，也能降低长期使用过程中插针表面氧化导致的接触电阻升高问题，保证信号传输与功率导通的稳定性。

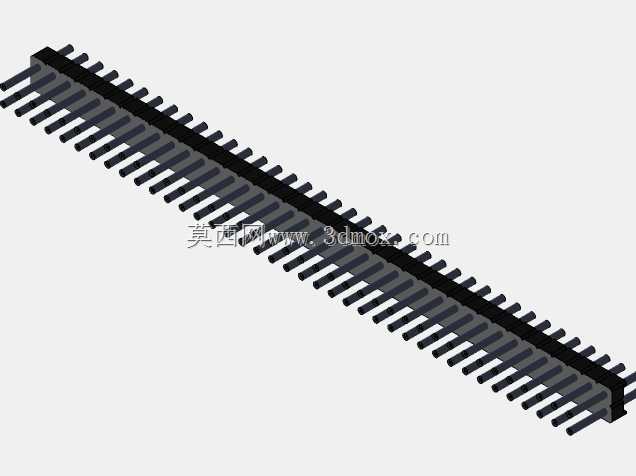

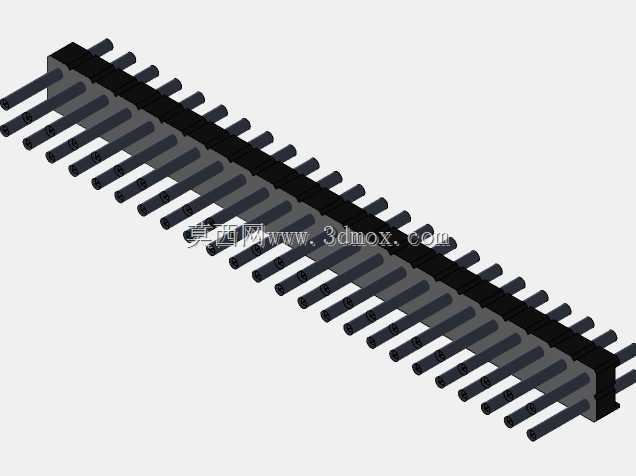

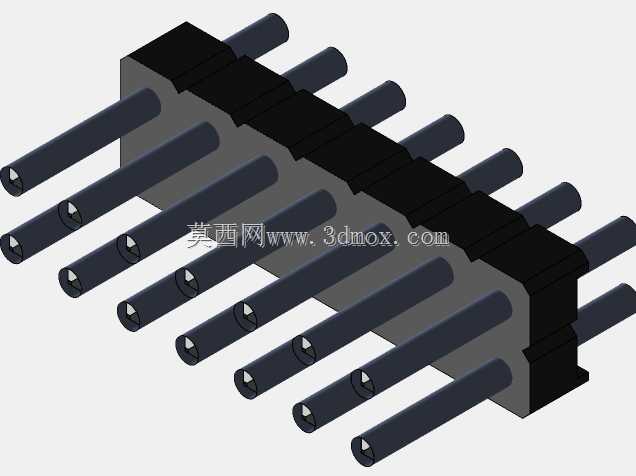

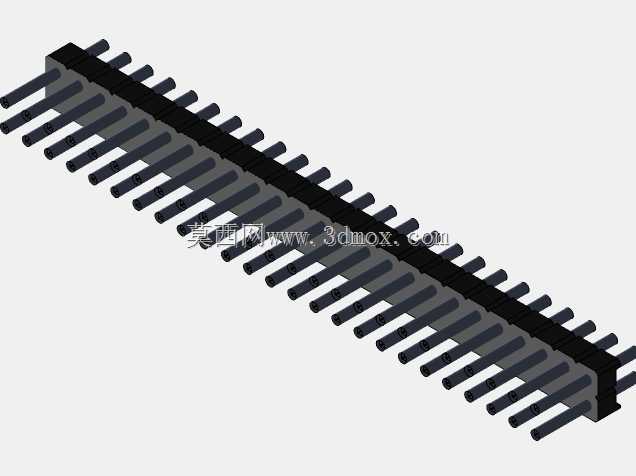

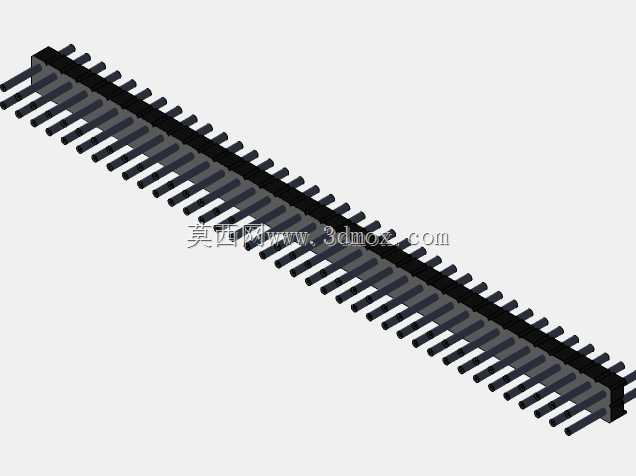

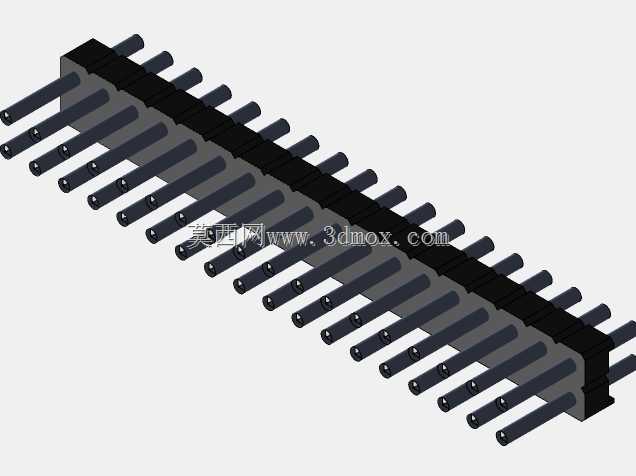

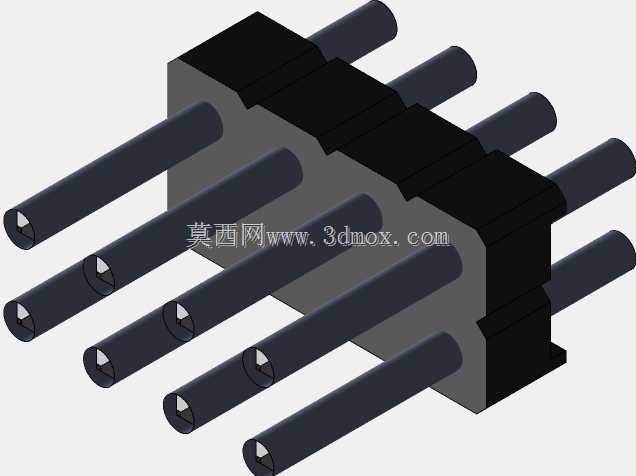

　　从外形尺寸与安装边界来看，该系列排针的单排引脚中心距严格控制在2.54mm，双排之间的排距也符合通用2.54mm排针的标准尺寸，插针的直径适配PCB板上标准0.8mm直径的安装通孔，设计PCB封装时不需要额外调整孔径与焊盘尺寸，直接调用标准封装库即可完成布线。排针安装后，塑料基座紧贴PCB板面，插针伸出PCB背面的长度满足标准波峰焊的吃锡要求，不会出现引脚过短焊锡无法包裹、引脚过长导致背面焊点与其他结构件短路的问题。不同pin数的排针总长度随pin数增加线性变化，6pin规格总长度约15.24mm，40pin规格总长度约101.6mm，工程师在做板上布局时，可以根据预留的安装空间直接计算排针的占用长度，不需要反复核对实物尺寸。排针的插针突出基座正面的长度为标准插接长度，与通用排母的插接深度完全匹配，插合后不会出现插接过松容易脱落、插接过深顶坏排母内部弹片的问题，连接后的保持力满足日常使用中的抗振动要求，在常规工业设备的振动工况下不会出现接触不良、连接断开的故障。

　　在实际结构设计过程中，选用这类标准排针时，还需要注意排针周围的安装空间预留，排针两侧需要预留至少2mm的操作空间，方便生产过程中的插拔操作与后期维护，同时要注意排针安装位置与板上其他较高元器件的高度差，避免出现排针插合后与周边元件产生干涉的问题。对于需要做三防涂覆的板卡，排针位置需要做遮蔽处理，避免绝缘漆进入插针接触表面导致接触不良，这类细节在设计阶段提前考虑，能大幅减少后期量产阶段的工艺问题。
