适配6-8AWG端子的发电机绝缘护套结构

　　在户外发电机组、备用电源系统的接线作业场景中，接线端子的绝缘防护一直是容易被忽略但直接影响设备运行可靠性的细节。这类带环形端子的发电机型绝缘护套，主要作用是包覆裸露的带电接线端，避免运维过程中误触带电部位，同时阻隔户外环境中的水汽、粉尘、盐雾对接线端子的侵蚀，降低接线部位氧化松动、绝缘击穿的故障概率。

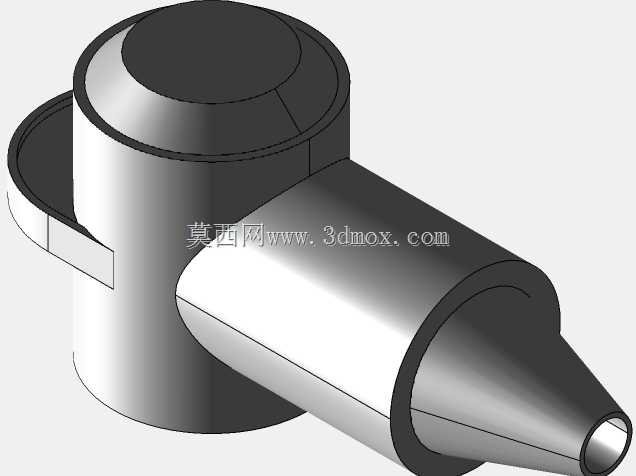

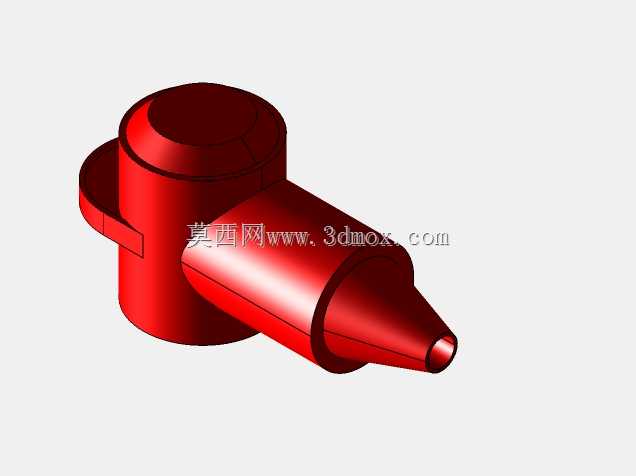

　　从结构设计逻辑来看，这款护套采用一体式注塑成型的结构思路，整体分为两个功能腔体：一侧是直径较大的柱形腔体，用来容纳发电机侧的接线座凸台，腔体侧壁预留的小凸耳结构，是为了卡入接线座对应的限位槽内，避免护套安装后出现周向转动或者轴向滑脱，不需要额外的绑扎或者紧固件固定，安装时对准位置推入即可卡紧，能大幅降低现场接线的作业耗时。另一侧是逐渐收窄的锥形出线腔体，用来包覆压接完成的环形端子与导线衔接部位，锥形的过渡结构可以顺着导线的出线方向自然收拢，不会在导线弯折处形成应力集中点，避免导线绝缘层在长期震动工况下被护套边缘割破。

　　设计过程中需要重点考量安装边界的适配性：柱形腔体的内径需要和对应规格发电机接线柱的外径保持合理的间隙配合，间隙控制在0.3-0.5mm区间，既保证安装时可以顺畅推入，又不会因为间隙过大导致防护等级不足；锥形腔体的最小出口直径，需要匹配6-8AWG规格导线的外径，保证导线穿出后护套边缘可以和导线绝缘层紧密贴合，避免异物顺着缝隙进入腔体内部。整个护套的外形没有尖锐的棱角，所有过渡位置都做了R2以上的圆角处理，一方面是注塑生产时可以改善塑料熔体的流动状态，减少填充不足、熔接痕的成型缺陷，另一方面也可以避免安装过程中尖锐边缘划伤作业人员的手部或者导线绝缘层。

　　在实际应用中，这类护套多用于开架式发电机组的输出端接线位置，这类机组长期在户外工地、应急救灾现场、野外作业点位使用，作业环境复杂，接线部位如果没有可靠的绝缘防护，很容易因为金属工具误碰、雨水淋溅引发相间短路或者接地故障。和传统的缠绕绝缘胶带防护方式相比，这种成型护套的防护一致性更好，不会因为胶带老化、缠绕手法差异导致防护失效，后期检修拆卸也更方便，只需要顺着轴向拔出护套就能露出接线端子，不需要反复清理残留的胶痕。

　　建模过程中需要重点关注两个腔体的衔接位置，这里是整个护套壁厚最容易出现不均匀的区域，如果壁厚差超过1mm，注塑冷却过程中就会出现明显的缩痕，甚至导致内部腔体变形，无法顺利套入接线座。因此在做结构抽壳的时候，需要对衔接位置做局部的壁厚补偿，保证整个护套的壁厚均匀维持在2mm左右，既满足绝缘防护的强度要求，也兼顾材料成本的控制。另外侧壁的限位凸耳尺寸需要严格控制，凸耳的突出高度设置为1.5mm，导入端做15度的导向斜角，保证推入时可以顺利滑入接线座的卡槽，同时拔出时不会因为卡接过紧导致护套损坏。出线端的锥形段长度设置为整个护套总长度的45%，可以给导线提供足够的弯折缓冲空间，即使机组运行过程中出现持续的震动，导线和端子压接的位置也不会因为反复弯折出现断股的问题。
