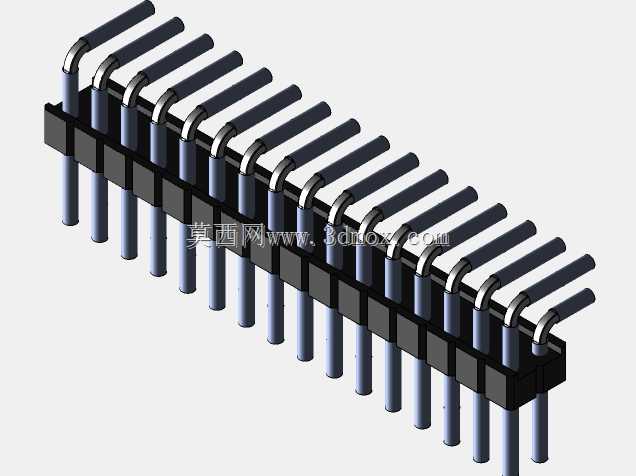

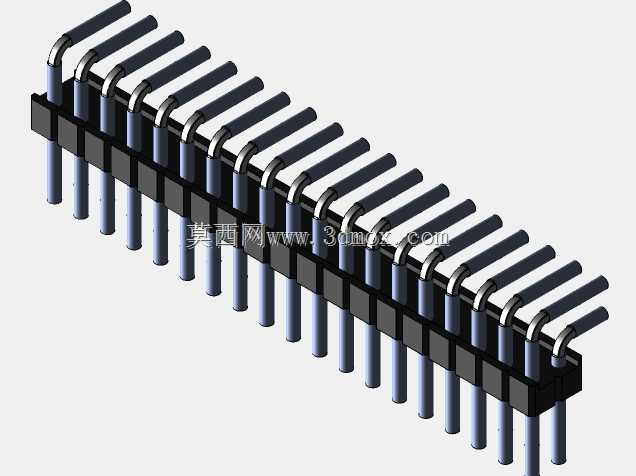

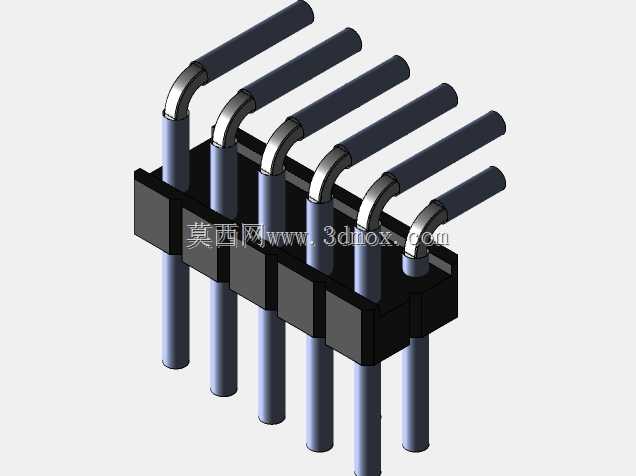

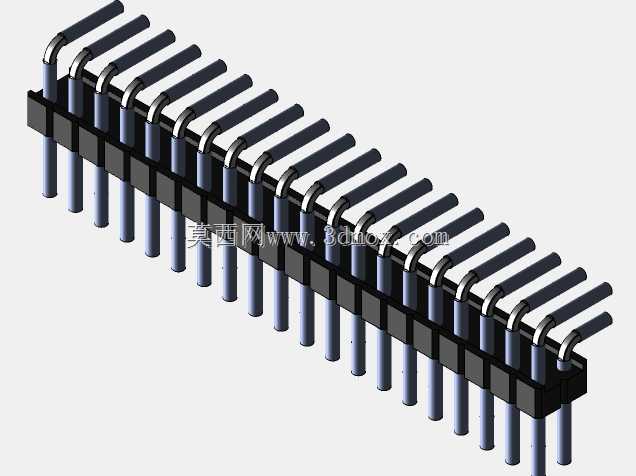

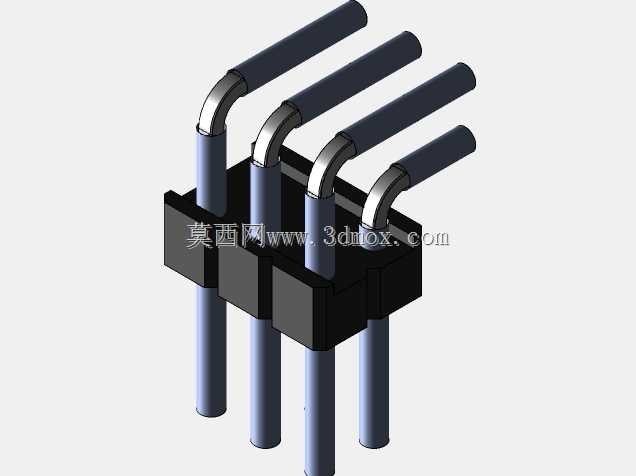

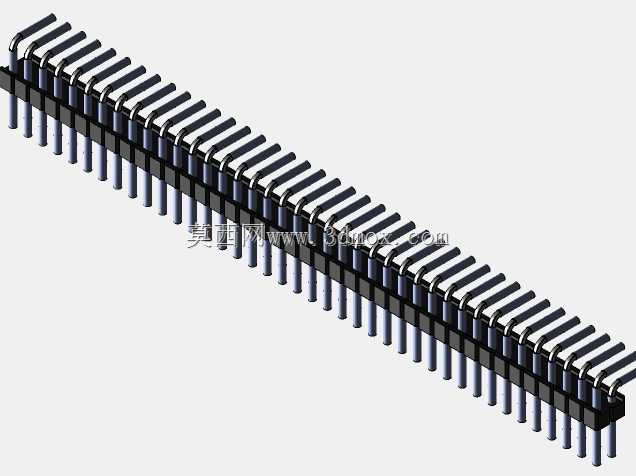

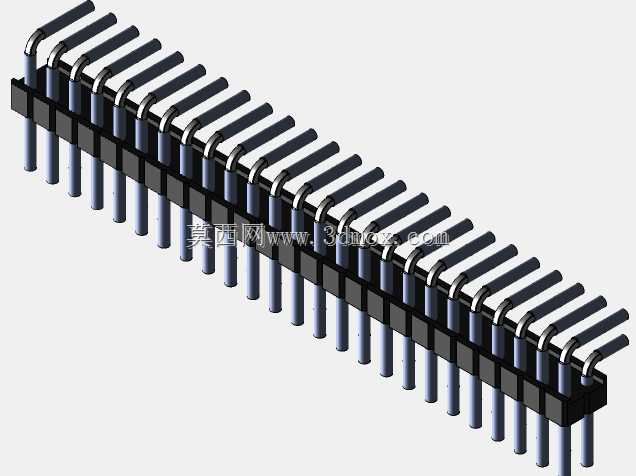

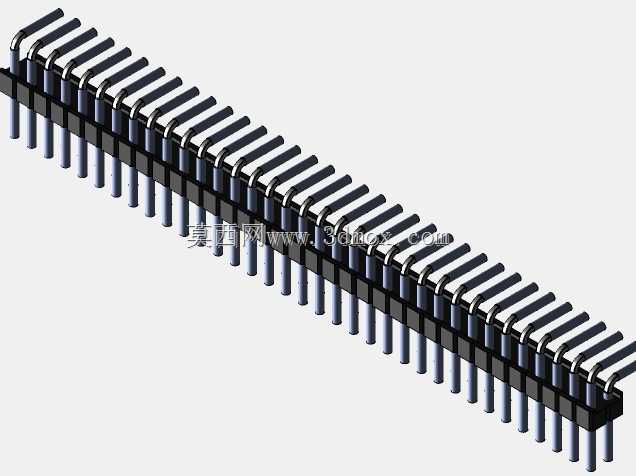

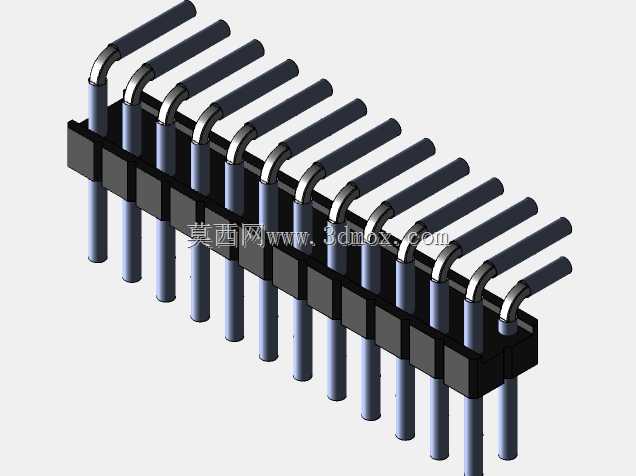

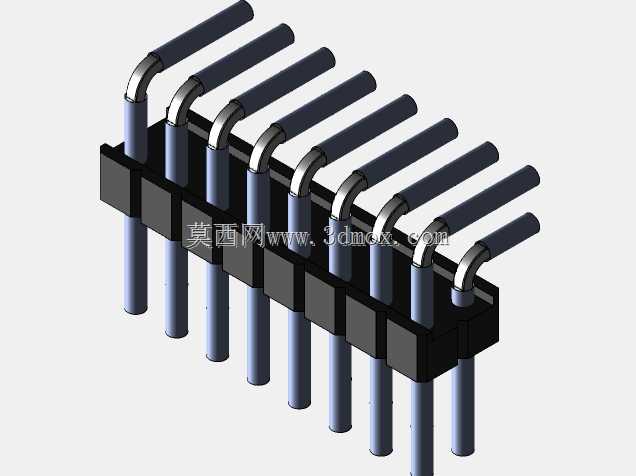

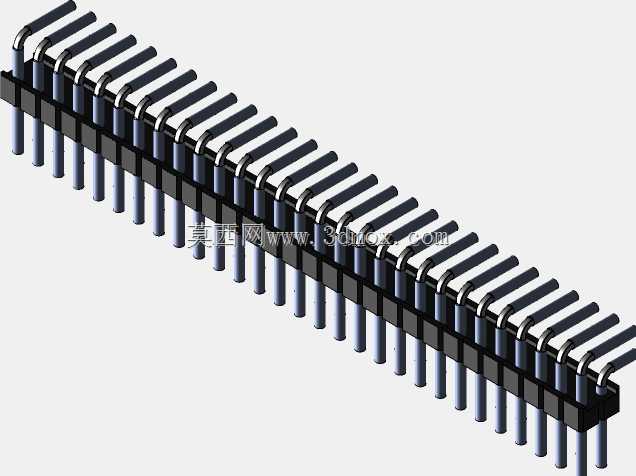

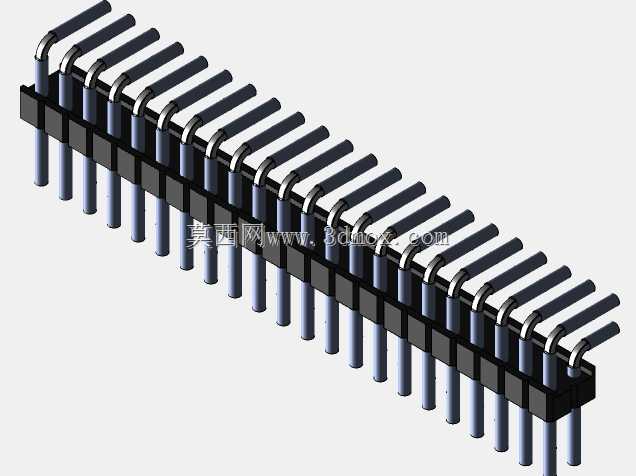

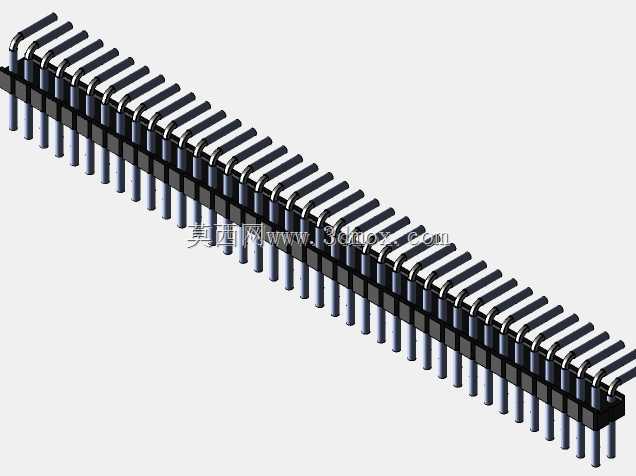

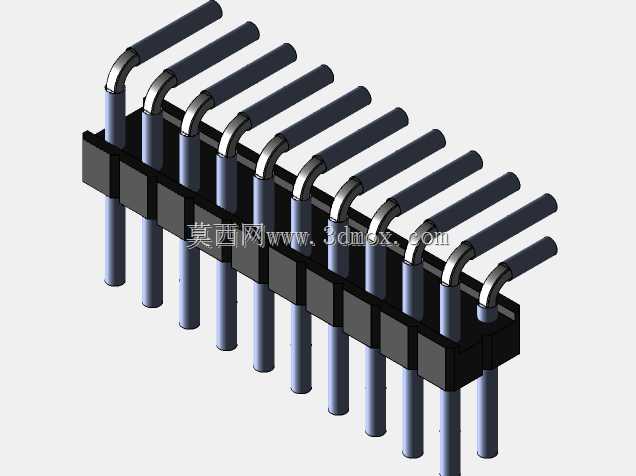

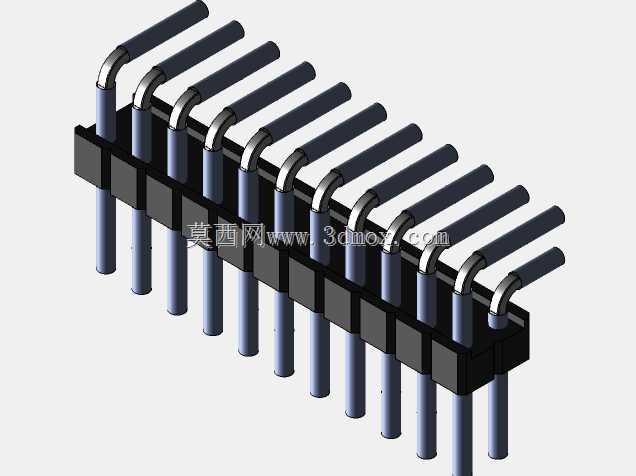

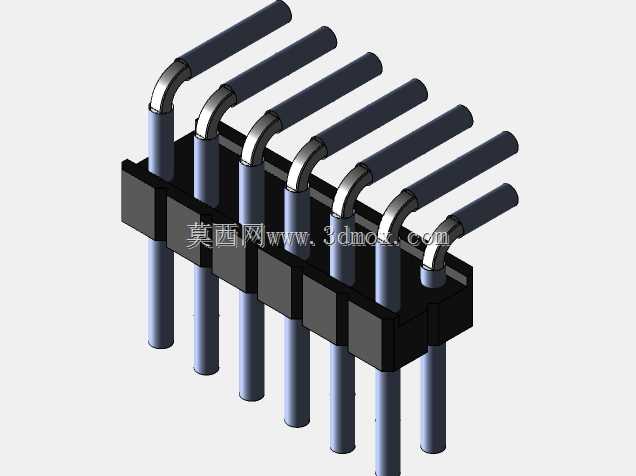

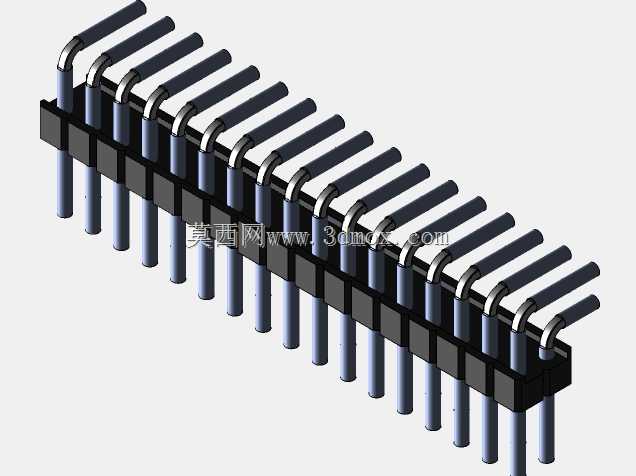

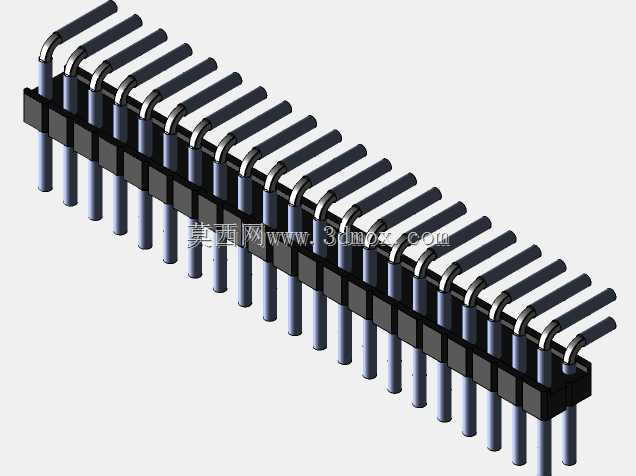

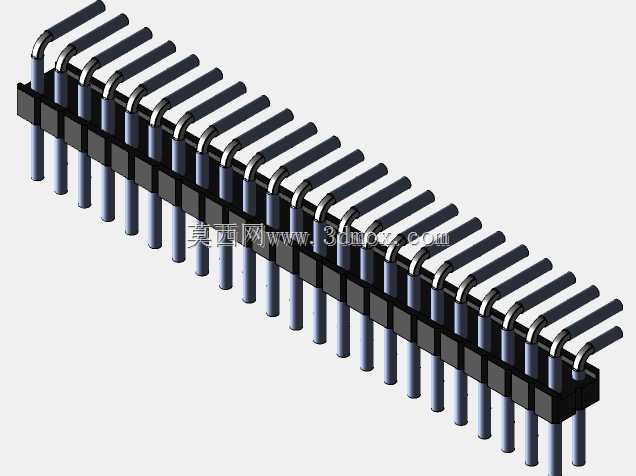

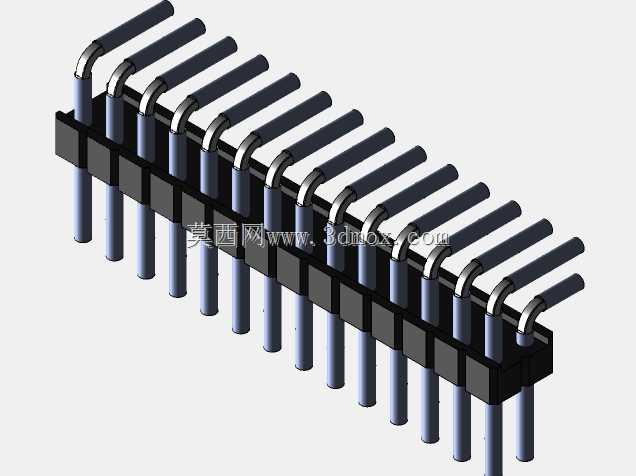

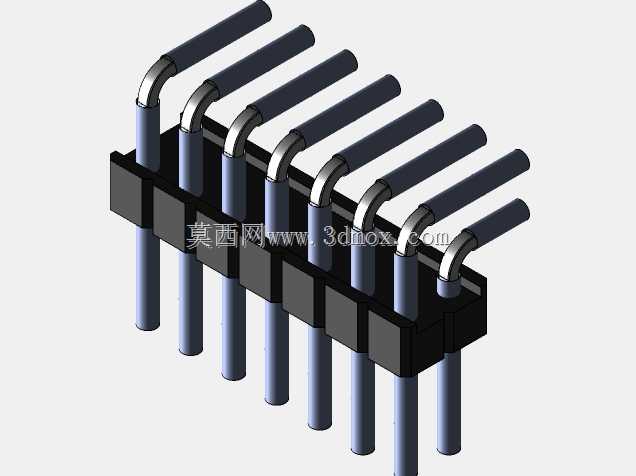

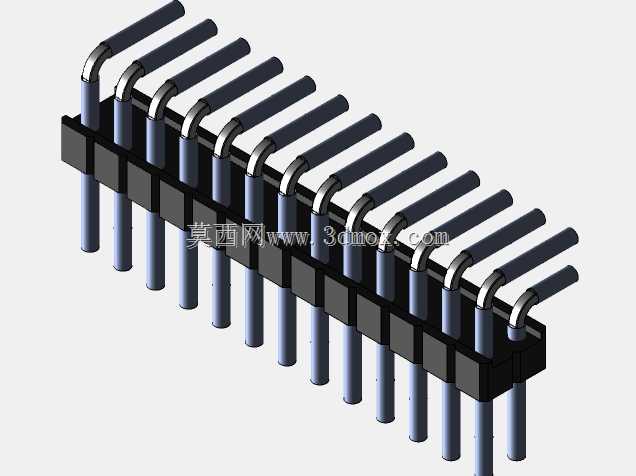

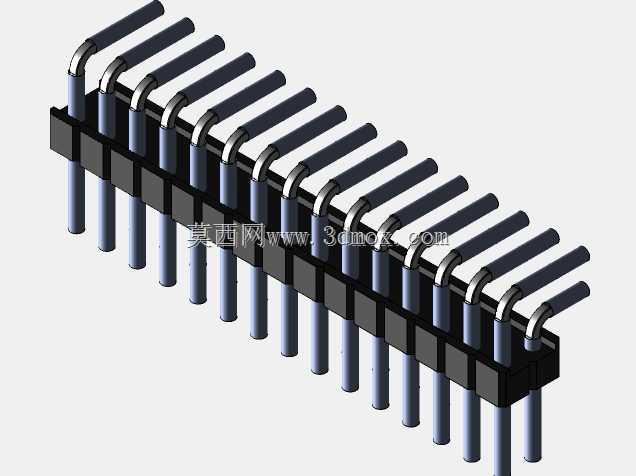

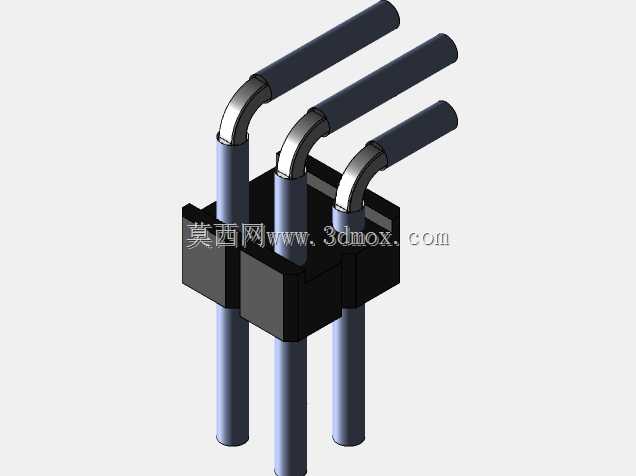

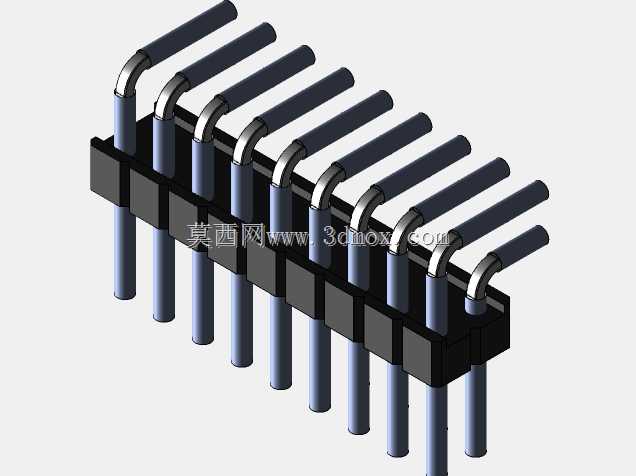

90度立式2x40斜角排针连接器结构

　　在PCB板间互联的实际工程场景里，这类斜角立式排针是解决空间受限布线的常用连接件，很多电源类板卡、信号转接板的层叠安装场景中，常规直插排针无法满足走线弯折的空间避让需求，90度弯折的立式结构刚好能在垂直板卡之间完成信号与小电流的连通，不用额外增加转接排线，能有效压缩整机内部的安装空间。从实际使用的角度看，这类排针的核心作用是实现电线或者子PCB与主PCB的物理连接与电气导通，在工业控制板卡、小型电源模块、嵌入式设备的板级连接中应用十分广泛，尤其是在板卡需要垂直拼接、安装空间高度受限的设备里，斜角结构的排针能避免插接线材过度弯折导致的接触不良，也能减少安装时的对位难度。

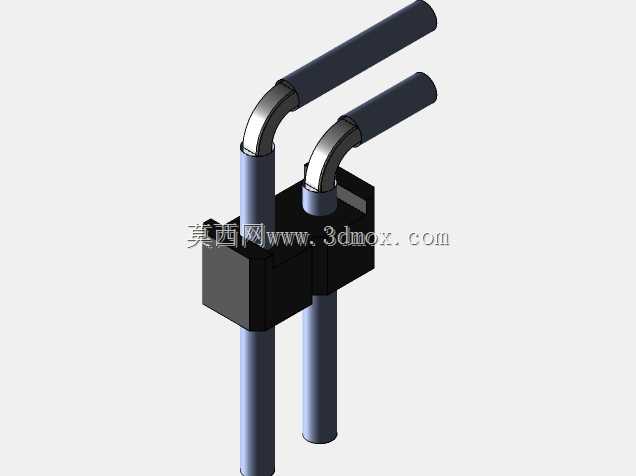

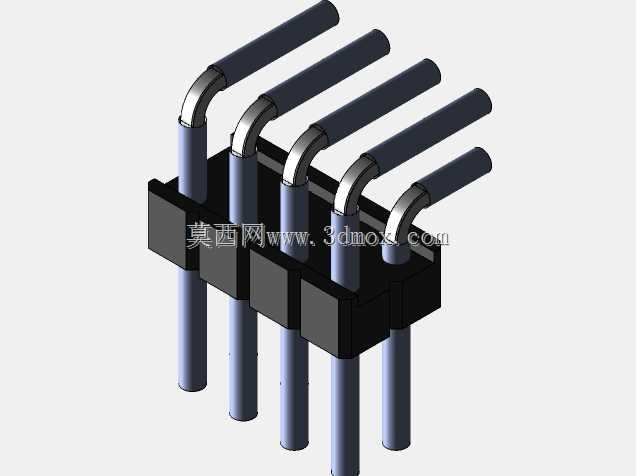

　　设计这类排针结构的时候，首先要考虑的是针脚的间距一致性，2.54毫米的标准排针间距是行业通用的PCB孔位标准，设计时每一根针的中心距偏差必须控制在0.05毫米以内，否则插装时会出现针脚无法对位、强行插装导致孔位铜箔脱落的问题。针体的弯折角度是设计的核心要点，90度立式弯折的位置需要距离针根预留足够的安装余量，弯折处的圆角不能过小，否则反复插拔或者受外力震动时容易出现针体断裂的问题；同时斜角的设计是为了插装时引导针脚顺利进入PCB孔位，减少插装阻力，也能避免针脚端部的毛刺刮伤PCB孔壁的镀层。

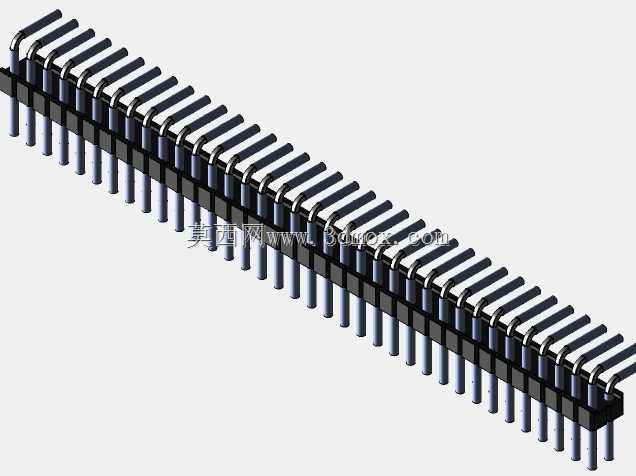

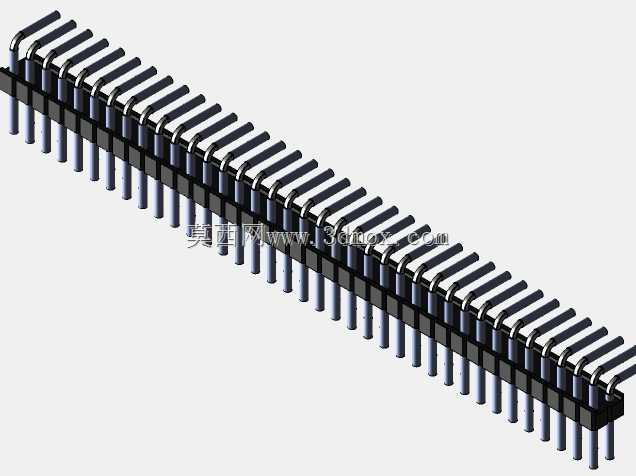

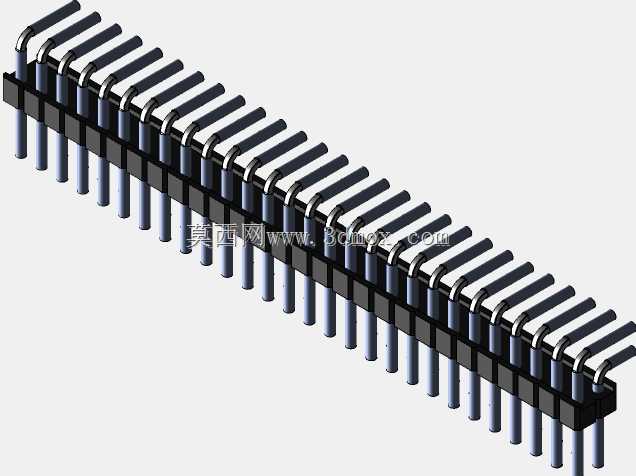

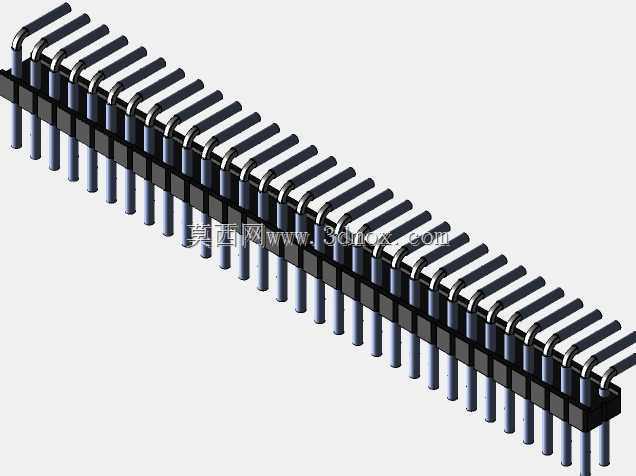

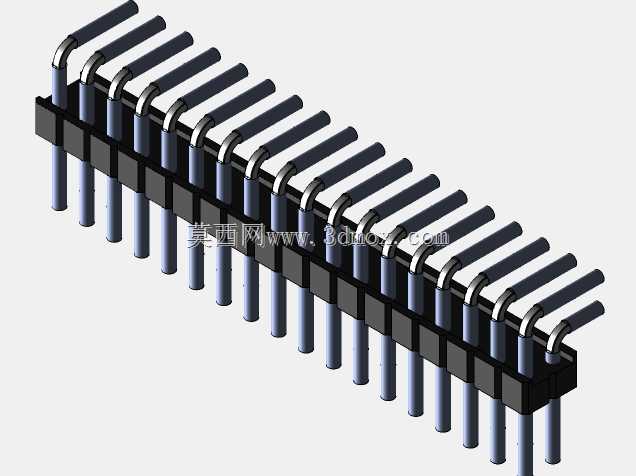

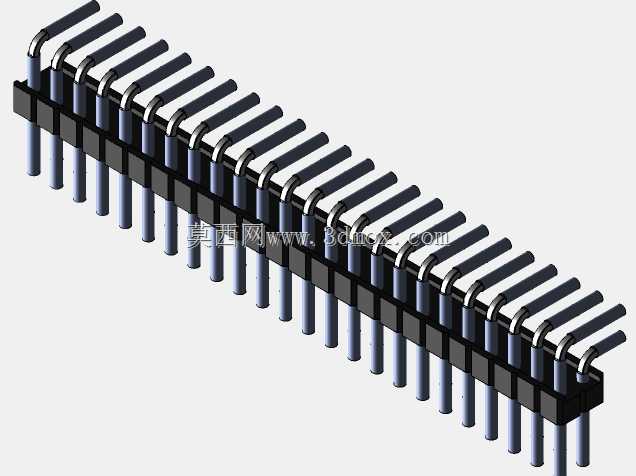

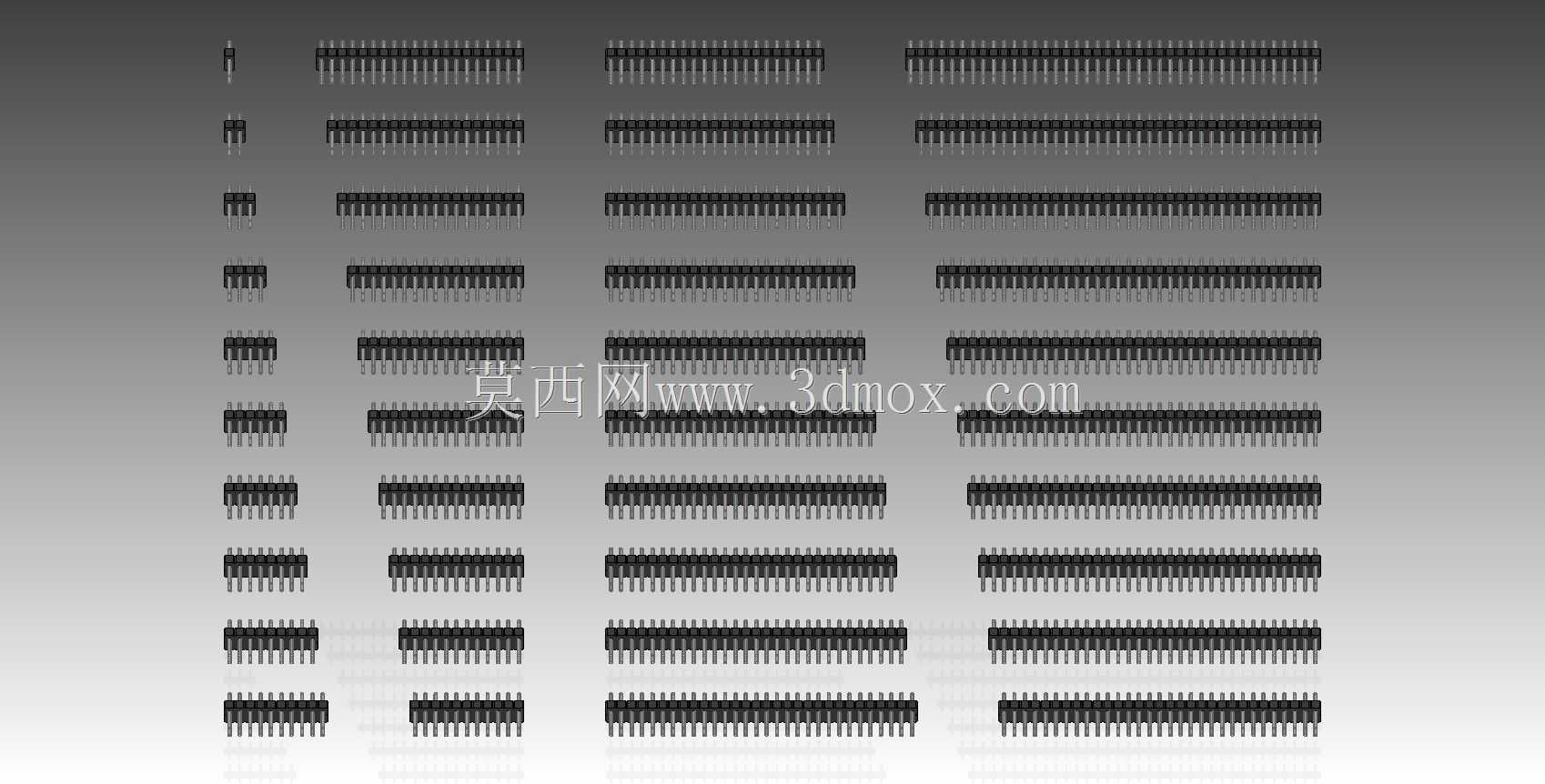

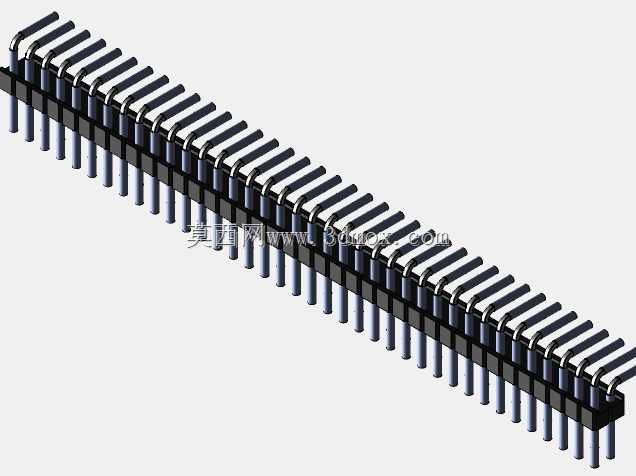

　　从尺寸边界来看，这款排针的针体有效接触长度覆盖6-3毫米的适配范围，2x1双排的结构对应双列PCB孔位，2x40的针数规格可以满足多通道信号或者小电流供电的连接需求，安装时需要注意排针底部的塑料定位座与PCB表面的贴合间隙，预留0.1-0.2毫米的间隙来适配波峰焊或者回流焊的焊锡流动空间，避免焊接时出现虚焊、连焊的问题。实际建模过程中，需要重点还原每一根针体的弯折弧度、针脚端部的倒角结构，还有塑料基座的定位卡槽细节，这些细节直接影响到结构件在装配仿真时的干涉检查结果——很多新手建模时容易忽略针脚端部的斜角引导结构，导致装配仿真时出现针脚与PCB孔位的干涉误报，也无法准确模拟实际插装时的对位过程。

　　另外，排针的塑料基座高度也是需要严格控制的尺寸，基座过高会导致排针插装后针脚露出PCB背面的长度不足，影响焊接牢固度；基座过低则会导致针体根部缺少足够的支撑，设备受震动时针体容易出现歪斜，进而导致接触不良。在不同的应用场景里，这类排针还需要根据通过的电流大小调整针体的直径，不过2.54毫米间距的标准排针一般适配1A以内的信号电流或者小电流供电，设计时如果用于电源回路连接，需要额外核算针体的载流能力，避免长时间通电出现针体发热氧化的问题。从结构可靠性的角度，弯折处的针体需要做应力释放设计，也就是弯折位置不要出现直角死折，保留微小的过渡圆角，这样在设备受到冲击或者震动时，弯折处不会因为应力集中出现断裂，这也是很多量产排针产品在实际使用中容易出现失效的关键点。建模时还原这些细节，不仅能让三维模型的外观更贴近实物，更重要的是能为后续的PCB板框设计、装配干涉检查、结构强度仿真提供准确的数模依据，避免实际生产组装时出现装配不上、连接可靠性不足的问题。
