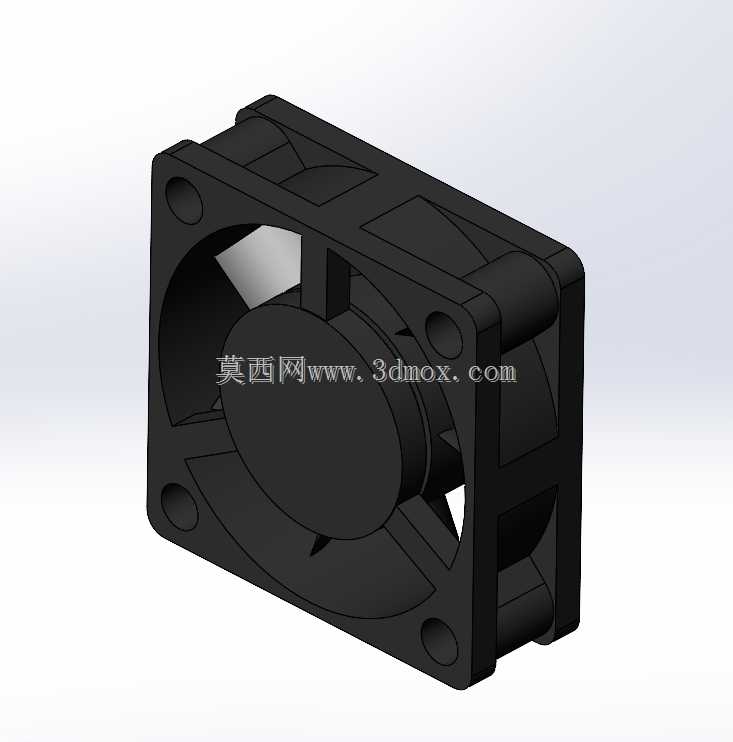

30mm规格12V直流轴流散热风扇结构

　　在紧凑型电子设备、小型工控板卡、嵌入式硬件的热设计环节里，小尺寸轴流直流风扇的选型与结构匹配，往往是决定设备长期运行稳定性的核心细节之一，这款30×30×10.5mm规格的12V直流风扇，就是针对狭小安装空间的散热需求做的结构还原。做结构设计时最先要卡的就是安装边界，这款风扇外框为正方形，四个角预留的沉头安装孔位完全适配行业通用的30mm风机安装孔距，安装时不需要额外做转接支架，直接用M3规格的螺丝就能固定在机箱侧板、散热鳍片旁或者PCB板预设的风机位上，10.5mm的厚度意味着它可以塞进厚度仅12mm的设备夹层里，不会和板卡上的电容、接插件等凸起元器件产生空间干涉，很多做迷你主机、小型POE交换机、桌面级3D打印机控制盒的结构工程师，在做内部堆叠时都会优先选这个尺寸的风机，就是因为它的空间占用率极低，不会打乱整体的布局规划。从功能特性上看，这款风扇属于低压直流驱动的轴流风机，12V的供电电压可以直接适配绝大多数工控设备、消费电子的内置供电回路，不需要额外做电压转换电路，降低了BOM成本与电路设计复杂度；轴流的风路设计让气流可以垂直穿过扇叶区域，直接吹向需要散热的功率器件、PCB热源区域，相比同尺寸的离心风机，它的风阻更低，在开放或者半开放的散热通道里能获得更高的风量效率，扇叶与外框之间的间隙控制在0.3mm以内，既避免了扇叶转动时蹭到外框产生异响，也能减少间隙漏风，提升实际送风效率。

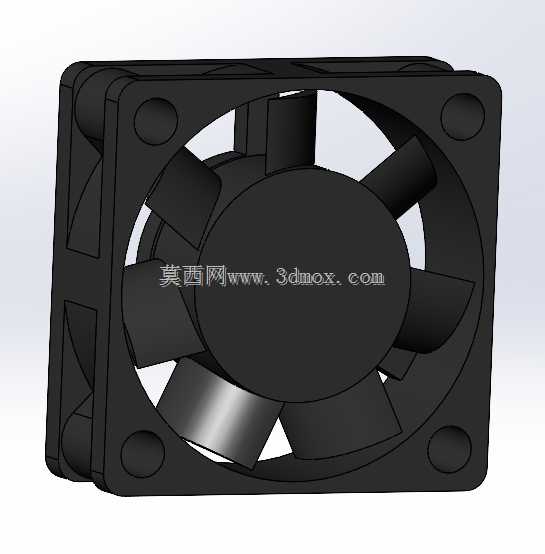

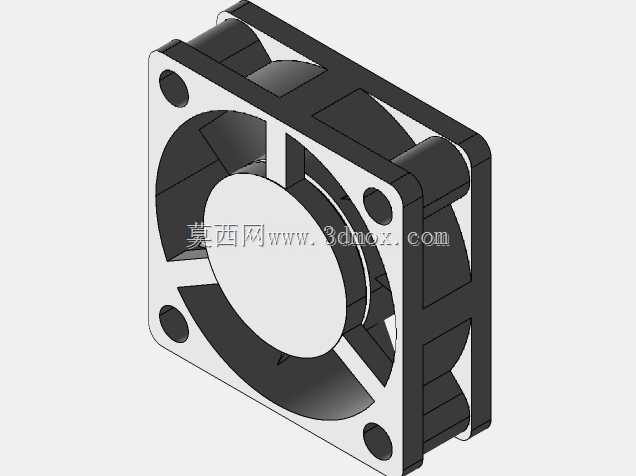

　　设计这款风扇的三维结构时，首先要还原外框的加强筋结构，外框四个角的位置除了安装孔，还做了局部加厚处理，因为安装螺丝锁紧时会产生局部应力，如果壁厚均匀的话很容易在锁紧时出现开裂，尤其是用ABS或者阻燃PC材质注塑生产时，局部加厚的结构能大幅提升安装位的结构强度；扇叶的曲面是经过动平衡校准的弧度，建模时要保证每个扇叶的曲面曲率完全一致，不然实际转动时会产生偏心振动，带来噪音和寿命衰减的问题，扇叶中心的轮毂位置要预留电机的安装腔，直流无刷电机的定子、转子以及驱动电路板都要容纳在这个轮毂空间里，轮毂的外圆和扇叶根部的过渡圆角要做顺滑处理，避免气流在根部产生紊流，增加运转噪音。

　　实际应用场景里，这款小尺寸风扇的覆盖范围很广，除了常见的小型网络设备、嵌入式工控机，还会用在小型LED驱动电源、车载迷你充电器、桌面级NAS设备的散热环节，甚至很多3D打印机的喷头散热、模型冷却风道里也会用到这个尺寸的风机，因为它的供电电压和很多3D打印机的主板供电匹配，安装尺寸也刚好适配喷头附近的狭小空间。做结构选型时还要注意，这款风扇的出线位置在框体的侧边，建模时要预留出线的避让槽，避免安装时压线把线皮磨破造成短路，外框的进出风侧做了微小的倒角处理，一方面是注塑生产时方便脱模，另一方面也能减少进风侧的风切噪音，提升运转时的静音表现。

　　很多刚接触热设计的工程师容易忽略风机的安装公差，这款风扇的外框尺寸公差控制在±0.1mm，安装孔位的位置公差控制在±0.05mm，在做配套的安装位设计时，开孔尺寸要比安装孔大0.2mm左右，避免因为注塑件的收缩公差导致安装孔对不上，没法顺利锁螺丝。另外扇叶的材质一般选用PBT加玻纤的材质，具备一定的耐高温特性，即使靠近功率器件长期在60度左右的环境里工作，也不会出现扇叶变形的问题，外框一般选用阻燃ABS材质，满足电子设备的阻燃要求，避免风机本身出现起火隐患。在做三维装配验证的时候，要模拟风扇转动时的动态空间，虽然扇叶和外框的间隙很小，但如果安装时风机出现倾斜，还是有可能出现扇叶蹭到周边元器件的问题，所以在布局时要给风扇的扇叶转动区域预留至少0.5mm的安全间隙，尤其是周边有电解电容这类容易出现本体公差的元器件时，安全间隙还要适当放大。
