集成PLC控制的电机控制板三维建模作品

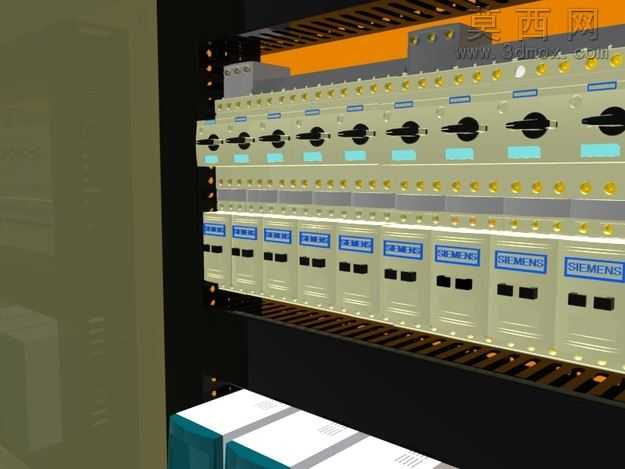

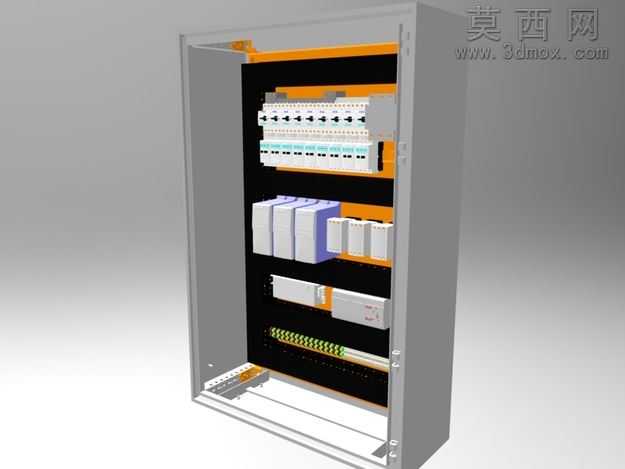

本作品为电机控制板的三维建模成果，建模过程中严格遵循工业电气控制柜的实际布局规范，以真实电机控制回路的元件排布逻辑为核心设计依据，完整还原了集成小型断路器、接触器、逆变器、软启动器以及PLC控制单元的电机控制板完整结构。建模阶段首先搭建控制板的安装基板框架，按照电气间隙、走线空间的行业标准预留元件安装位，对每一类电气元件的外形尺寸进行1:1比例还原：上层排布的多组小型断路器精准还原操作手柄、状态指示窗、接线端子的细节结构，每处卡扣、标识位的造型都与实物保持一致；下层排布的多组西门子系列接触器，还原了元件本体的品牌标识区域、接线端口、辅助触点模块的结构特征，元件之间的安装导轨也按照工业标准DIN导轨的截面形态进行建模，还原导轨的卡槽、固定孔位细节。材质渲染阶段，针对不同元件的材质属性进行区分设置：断路器、接触器的工程塑料外壳设置为哑光浅灰质感，搭配局部黑色操作部件的磨砂材质，金属接线端子设置为带轻微反光的黄铜金属质感，安装导轨设置为镀锌钢材的哑光金属质感，控制板底部的布线区域预留了规整的走线空间，还原工业现场控制板的布线逻辑。设计思路上围绕电机控制的实际功能需求排布元件，主回路元件与控制回路元件分层排布，既保证视觉上的整齐规整，也符合实际电气安装的散热、操作、维护需求，逆变器与软启动器的安装位预留了足够的散热空间，PLC控制单元布置在便于接线调试的区域，整体模型结构严谨，细节丰富，可用于电气控制柜布局演示、电机控制原理教学、工业场景可视化展示等场景，完整呈现了工业级电机控制板的真实结构与布局特征。
