单节18650圆柱锂电池卧式安装座结构

　　在手持检测设备、便携式工业仪表、小型储能模块、DIY电子改装项目的结构设计环节里，单节圆柱锂电池的固定与导电连接，一直是容易被忽略却直接影响整机可靠性的细节。这款适配18650规格圆柱锂电池的卧式安装座，就是针对这类紧凑空间内的电池装夹需求设计的结构件，从实际装机的反馈来看，它解决了以往用胶带捆绑、泡棉填充固定电池带来的接触不良、拆装困难、电池晃动磨损外皮的问题。

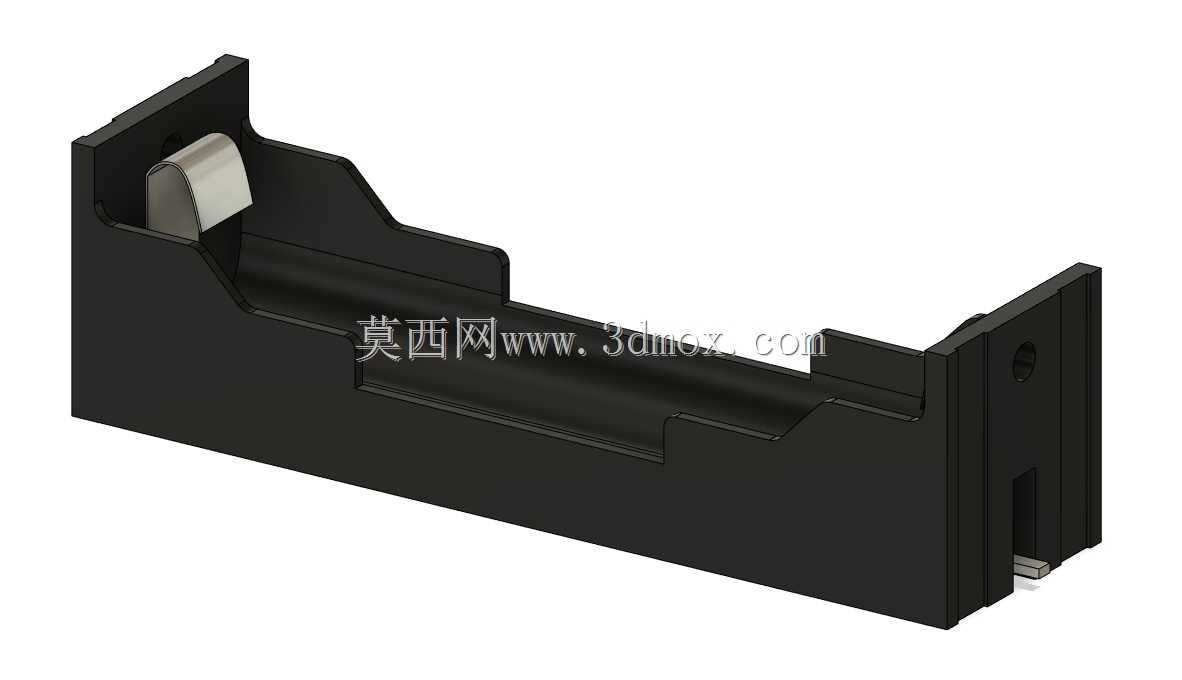

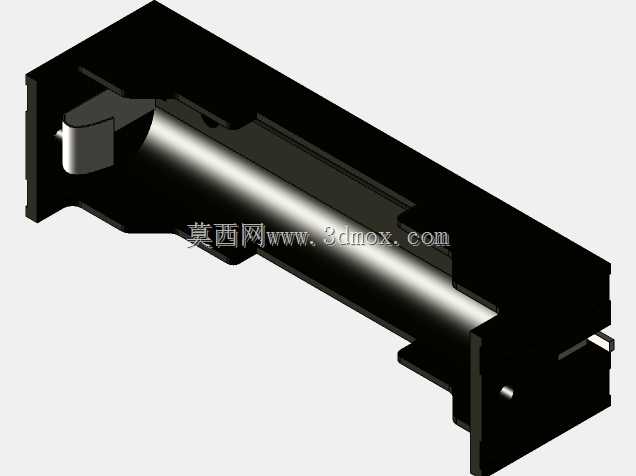

　　从结构设计逻辑来看，这款电池座采用卧式排布的思路，整体为长条形槽式结构，主体采用绝缘阻燃的工程塑料注塑成型，槽体内腔的弧度完全匹配18650锂电池的圆柱外壁，电池装入后侧壁可以提供均匀的侧向支撑，不会出现局部应力集中挤压电池外皮的情况。槽体两端的限位挡边做了高度差设计，装入端的挡边高度略低于电池直径，方便用户将电池斜向卡入槽内，另一端的挡边则完全覆盖电池端面，避免电池从尾端滑出。导电接触部分采用镀镍弹簧钢片，正极端的弹片做了弧形凹陷设计，刚好贴合电池正极的凸起端面，负极端则采用带预紧力的弯折弹片，电池装入后可以提供持续的轴向压紧力，即使设备在移动、振动工况下使用，也能保证导电接触的稳定性，不会出现瞬间断电的情况。

　　安装边界方面，这款卧式电池座的整体长度刚好适配单节18650电池的轴向尺寸加上两端弹片的压缩行程，安装孔位设置在槽体两端的固定耳上，孔位间距符合通用PCB板的安装孔距标准，既可以用螺丝直接固定在设备的塑料壳体内部，也可以通过插针直接焊接在PCB板上实现免螺丝固定。槽体的高度设计做了优化，装入电池后整体高度不会超过电池直径2mm，对于内部空间高度受限的薄型手持设备来说，不会额外占用过多的Z向空间，给上方的电路板、显示屏组件留出足够的排布余量。

　　实际应用场景中，这款电池座除了常规的消费电子手持设备使用，还常被用在小型工业传感器的备用电源模块、户外便携照明设备的电池仓、学生电子竞赛的电源固定结构里。和立式18650电池座相比，卧式安装的重心更低，设备摔落时电池座受到的冲击力更小，弹片变形失效的概率更低；和带引线的电池盒相比，这款直插式的电池座不需要额外焊接引线，生产装配时的工序更简单，适合批量生产的产品使用。设计时还特意在槽体底部预留了0.5mm的透气间隙，电池充放电过程中产生的少量热量可以通过间隙散发，避免热量在槽体内积聚影响电池寿命。两端的弹片都做了防反接的结构限位，负极弹片的外围有凸起的绝缘挡边，如果用户将电池正负极反装，电池端面会被挡边顶住无法完全卡入槽内，从结构上避免反接烧坏电路板的风险。

　　从建模细节来看，这款电池座的所有棱角都做了R0.3的圆角处理，没有尖锐的毛边结构，装配时不会划伤操作人员的手指，也不会刮破电池的外皮绝缘层。塑料主体的壁厚均匀控制在1.2mm，既保证了足够的结构强度，安装时不会因为螺丝锁紧力过大出现开裂，也不会因为壁厚过厚导致注塑成型时出现缩痕、翘曲的问题。固定耳的位置做了局部加厚处理，螺丝孔周围设计了加强筋，即使反复拆装螺丝，也不会出现固定耳断裂的情况。弹片的装配槽和塑料主体采用过盈配合的设计，弹片压入后不需要额外点胶固定，就能保证弹片不会从槽体内松脱，适合自动化装配生产线的快速压装作业。
