滑板桥轮组轻量化机械结构设计

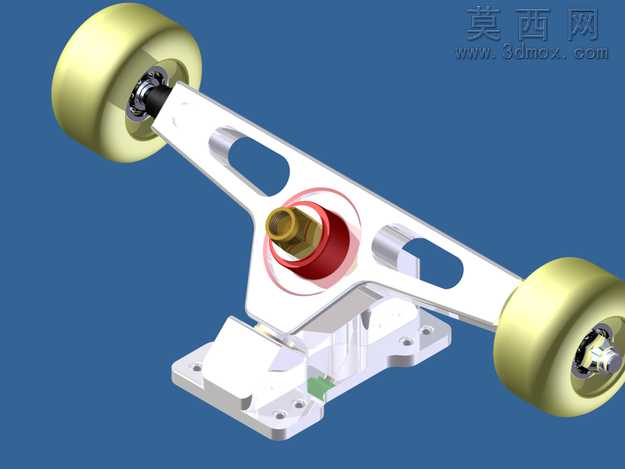

该作品为滑板转向轮组的三维参数化建模设计，整体围绕滑板转向支架（俗称滑板桥）搭配轮组完成全结构建模还原。建模过程中首先完成底座安装基准的特征搭建，严格还原底座上的四个安装孔位、定位凸台与加强筋结构，保证支架与滑板板面的安装匹配度；主体桥臂采用镂空减重设计，在三维建模阶段通过拉伸切除特征构建两处对称的长圆形镂空槽，在保证结构抗弯强度的前提下最大程度降低零件自重，桥臂与底座的衔接处做了圆弧过渡处理，避免应力集中问题。转向枢轴部分做了分层结构建模，还原了枢轴的金属轴芯、红色弹性缓冲衬套、锁紧螺母的装配关系，清晰呈现滑板转向时的缓冲复位结构逻辑。两端轮组部分分别还原了米黄色聚氨酯轮体、内置轴承、轮轴锁紧结构的细节，轮体表面做了模拟哑光聚氨酯的材质质感，轴承部分还原了钢珠保持架的细节特征，轮轴与桥臂端部的配合公差在建模中做了合理预留。渲染阶段采用蓝色纯色背景突出主体结构，金属支架部分赋予银白色哑光铝合金材质，还原压铸铝合金零件的细腻磨砂质感，缓冲衬套赋予半亮面红色聚氨酯材质，轮体赋予半哑光米黄色聚氨酯材质，金属轴件、螺母部分赋予亮面金属材质，通过光影调整清晰呈现各零件的装配层次与结构边界。设计思路上围绕滑板桥的实际使用需求，在保证转向灵活性、结构强度的前提下做轻量化优化，镂空结构的位置选择经过结构受力逻辑考量，避开了桥臂的主要受力路径，同时兼顾视觉上的轻量化美感，各装配部件的配合关系完全还原实物的装配逻辑，可直接用于结构验证、3D打印样件制作或者产品开模前的结构参考，完整呈现了滑板轮组从底座安装、转向缓冲到轮组转动的全链路结构关系。
