起重机吊钩总成结构三维设计方案

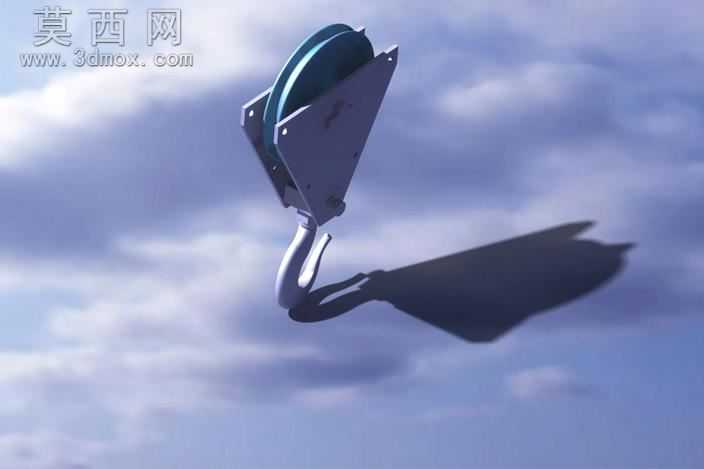

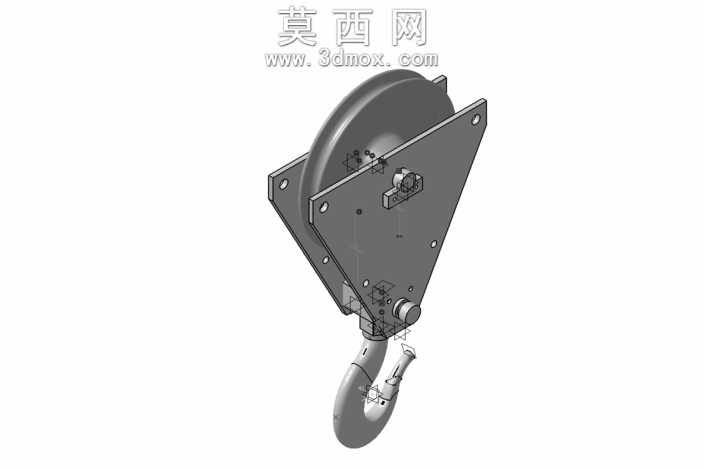

本设计为起重机吊钩总成的三维结构设计，依托三维建模软件完成全参数化的零件建模与整体装配，完整还原吊钩总成的实际工作结构与装配逻辑。建模过程中首先对吊钩总成的各组成零件进行拆分梳理，涵盖滑轮组支架、起重滑轮、滑轮轴、吊钩本体、吊钩横梁、防脱挡板等核心构件，针对每个零件的结构特征选择适配的建模方式：对于滑轮这类回转类零件，采用旋转凸台特征完成主体轮廓构建，再通过圆周阵列特征加工出滑轮绳槽的细节结构，保证绳槽的弧度、深度完全匹配起重钢丝绳的尺寸规格，避免后续装配出现干涉问题；对于滑轮支架这类板类焊接结构件，采用拉伸凸台结合筋板特征完成主体构建，对支架上的轴孔、安装孔位采用异形孔向导精准定位，保证孔位的同轴度、尺寸公差符合机械设计标准，同时对支架的焊接连接处做圆角过渡处理，还原实际加工的工艺特征，避免应力集中的结构缺陷。针对吊钩本体这类承载核心零件，建模时严格遵循起重吊钩的标准曲率参数，先通过样条曲线绘制吊钩的纵向轮廓曲线，再采用扫描特征完成吊钩钩体的三维构建，对吊钩的颈部螺纹连接段采用螺旋线配合扫描切除特征完成螺纹结构建模，保证螺纹参数与吊钩横梁的连接螺母完全匹配，同时对吊钩的钩尖处做圆弧钝化处理，符合实际吊钩的安全设计要求。完成所有单独零件建模后，按照实际装配流程进行自下而上的装配约束：先将滑轮通过同轴心约束安装在滑轮轴上，添加轴向限位的配合约束保证滑轮可绕轴自由转动无卡滞，再将滑轮轴装配到两侧支架的对应轴孔内，添加端面贴合约束完成滑轮组部分的装配；随后将吊钩横梁与支架下端的安装位通过同轴心约束连接，再将吊钩本体通过螺纹配合装配到横梁的中心安装孔内，最后装配防脱挡板、锁紧螺母等附属零件，全程进行干涉检查，确保所有零件之间无过盈干涉、装配间隙符合设计要求。材质与渲染环节，针对不同零件的实际用材赋予对应材质：滑轮采用高强度铸钢材质，调整材质的粗糙度、金属度参数还原铸钢件的哑光金属质感；滑轮支架采用焊接结构钢材质，表面赋予浅灰色防护漆材质效果；吊钩本体采用锻造合金钢材质，调整材质的反光度、表面纹理还原锻件的细腻金属质感，同时添加轻微的使用磨损纹理提升真实感。渲染阶段采用天空背景环境，添加柔和的环境光与定向补光，调整阴影参数让吊钩总成的投影自然柔和，突出整体结构的轮廓层次与装配关系，清晰展现各零件的连接方式与位置布局。设计过程中充分考虑吊钩总成的实际受力特性，对滑轮支架的受力部位、吊钩颈部的承载段做了结构强化处理，在保证整体结构强度满足起重载荷要求的前提下，尽可能优化零件壁厚、去除多余材料，实现轻量化与结构强度的平衡，整个模型结构完整、装配关系准确，可用于起重机械的结构教学、方案展示以及后续的工程分析参考。
