多电压规格推拉式直流电磁铁结构

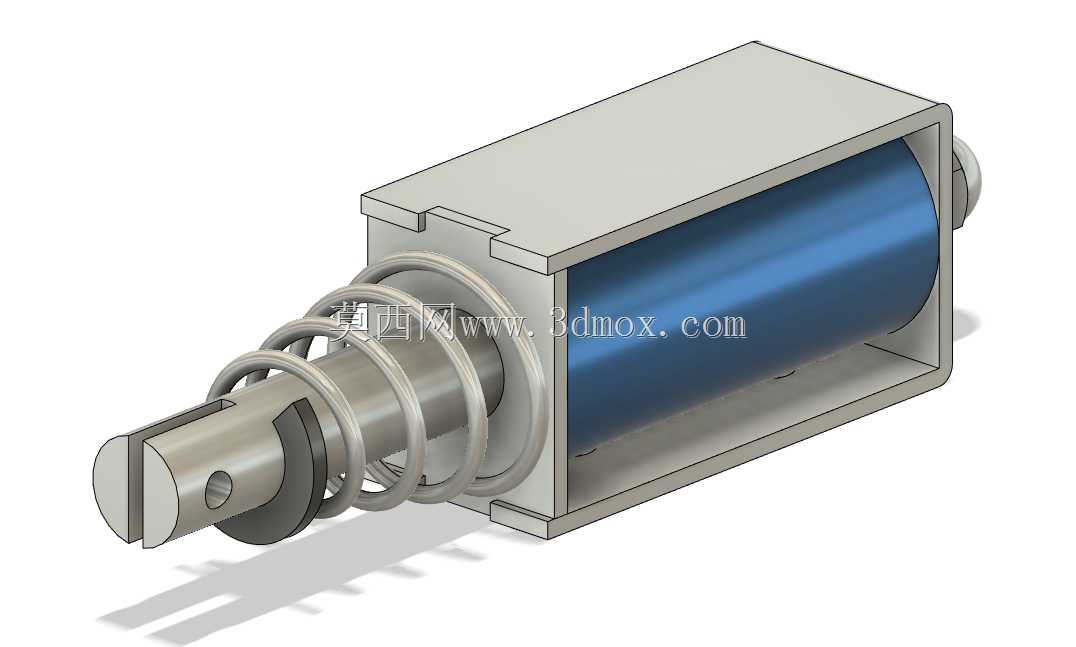

　　这款推拉式电磁执行件，核心适配6V、12V、24V三类常规低压直流供电场景，是小型自动化设备里非常常见的直线动作执行单元，日常在小型气动回路换向、智能柜锁止机构、小型分拣设备的挡料触发、家用小电器的动作控制、3D打印设备的喷头切换、玩具模型的动力输出端都能见到同结构产品的应用。从结构设计逻辑来看，整体采用框架式导磁外壳作为磁路载体，外壳采用冲压折弯成型的低碳钢材质，既可以作为线圈的防护结构，也能构成闭合磁路减少漏磁，提升电磁转换效率，外壳的侧边预留了两个安装凸耳，凸耳上开有贯通安装孔，安装时可直接通过M2或者M2.5的螺丝固定在设备基板上，安装孔的中心距公差控制在±0.1mm范围内，避免安装时出现孔位错位导致的应力集中。

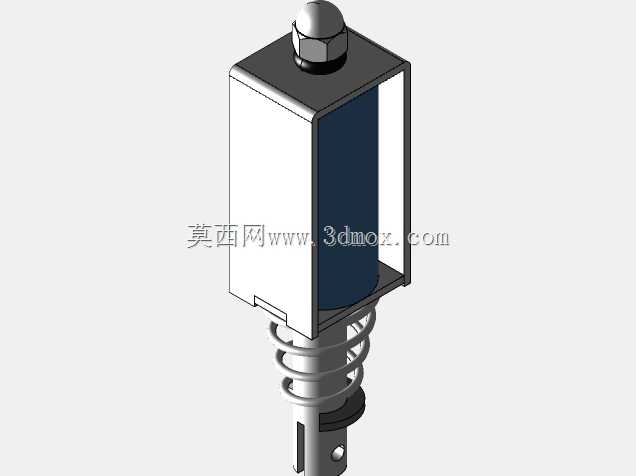

　　内部的线圈绕组采用高强度漆包线分层绕制在绝缘骨架上，骨架中心穿设的可动铁芯采用软磁材料加工，表面做了镀镍防锈处理，铁芯伸出端加工有扁位与横向贯通销孔，扁位结构可以避免铁芯在动作过程中发生周向转动，销孔则用于连接外部负载推杆或者拨叉，方便和不同的执行末端做适配。铁芯外侧套设的圆柱复位弹簧采用不锈钢弹簧钢丝绕制，弹簧的两端做了并圈磨平处理，保证弹簧受压时的端面垂直度，避免动作过程中出现卡滞，弹簧的预压力经过匹配设计，在线圈断电时可以可靠将铁芯推回初始位置，复位行程的一致性偏差控制在0.05mm以内，保证多次循环动作的位置重复精度。线圈的两端引线从外壳尾部的出线槽引出，出线位置做了绝缘护套防护，避免装配时引线被外壳锐边割破造成短路。

　　从安装边界尺寸来看，整体主体部分为矩形截面结构，宽度方向尺寸控制在20mm以内，长度方向不含伸出铁芯的主体长度约30mm，铁芯最大伸出量约8mm，整体占用安装空间非常紧凑，适合在空间受限的小型设备内部布置。在实际选型应用时，需要注意不同供电电压对应的线圈线径与匝数差异，6V规格的线圈线径更粗匝数更少，适合短时间大电流触发的工况，12V与24V规格的线圈匝数更多，额定工作电流更小，适合较长时间通电保持的工况，选型时需要根据实际的动作频率、通电保持时长、负载阻力大小匹配合适的电压规格，避免出现线圈过热烧毁或者吸力不足无法带动负载的问题。

　　结构设计上还考虑了动作时的导向问题，铁芯与骨架内孔、外壳前端的导向孔之间采用小间隙配合，配合间隙控制在0.02-0.03mm之间，既保证铁芯动作顺畅无卡滞，也能减少横向晃动量，提升动作的位置精度。外壳与前端盖、后端盖之间采用卡扣铆接的方式固定，装配工序简单，适合批量生产装配，同时也能保证整体结构的连接强度，在铁芯反复冲击的工况下不会出现松脱。这类电磁执行件相比气动执行元件，不需要配套气源与气路管路，接线即可使用，部署更加灵活，相比电机加丝杠的直线执行结构，成本更低、响应速度更快，单次动作响应时间在10ms以内，可以满足高频触发的工况需求，在小型自动化设备的升级改造、非标小设备的结构设计中，是非常常用的直线执行元件选择。建模过程中对各个零件的配合公差做了对应还原，弹簧的节距、并圈位置，铁芯的扁位、销孔尺寸，外壳的安装孔位都按照实际量产产品的尺寸比例构建，可以直接用于设备装配的干涉检查、动作模拟演示，也可以作为同类型产品结构设计的参考蓝本，帮助结构设计人员快速完成相关执行机构的方案布局，减少重复建模的工作量。
