机用螺旋式台虎钳夹紧工装三维设计

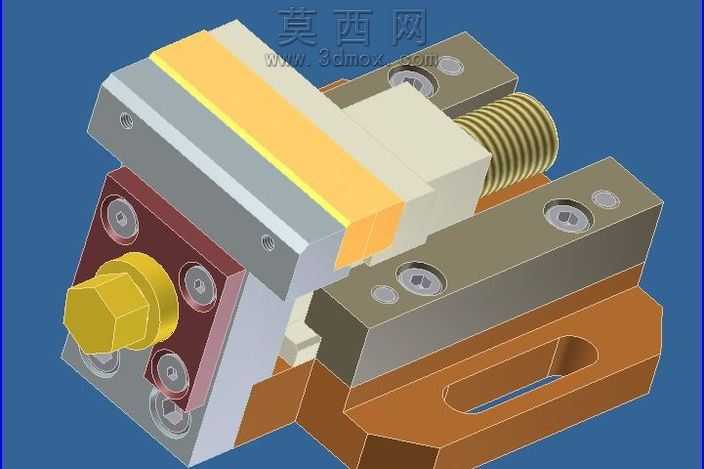

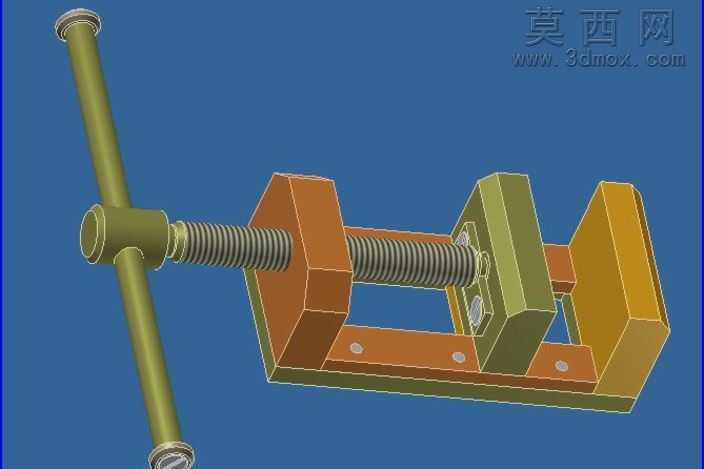

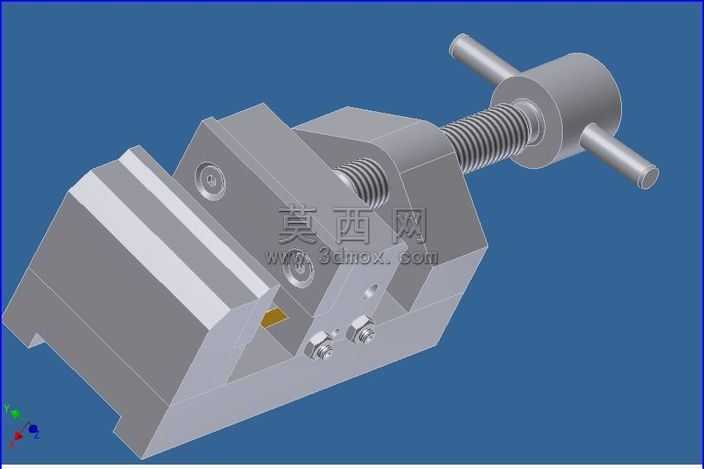

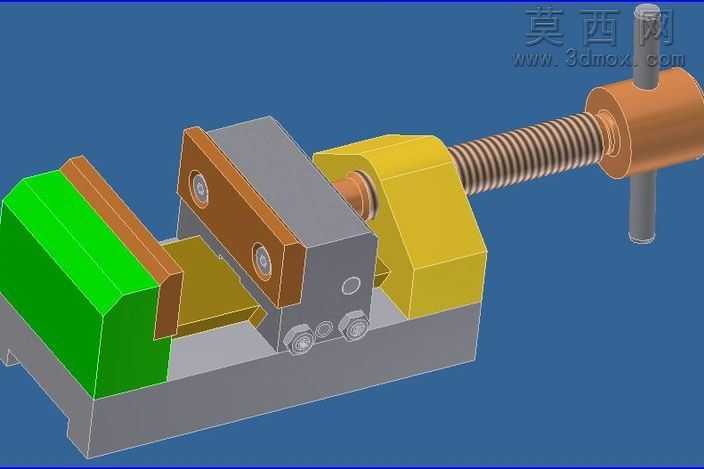

本作品为机用螺旋式台虎钳的三维参数化建模成果，建模过程中严格遵循机械工装的实际装配逻辑与尺寸规范，对虎钳的各个组成部件进行了独立建模后完成整体装配约束，完整还原了螺旋进给式虎钳的工作结构与运动逻辑。建模阶段首先搭建虎钳的底座基体结构，作为整个工装的承载基础，底座采用灰铸铁材质的视觉表现，赋予哑光深灰的磨砂材质质感，还原铸造五金件的真实表面肌理，同时预留了固定安装孔位、活动钳身导轨槽的结构细节，保证活动部件的运动路径符合实际使用逻辑。活动钳身与固定钳身的夹持部位分别设计了可更换的钳口板结构，钳口板采用表面带防滑齿纹的结构设计，材质赋予淬火钢的亮面金属质感，与钳身主体的铸铁材质形成明确区分，同时通过螺栓装配结构将钳口板固定在钳身上，还原了真实虎钳钳口可更换的实用设计。螺旋进给机构是本模型的核心结构部分，建模时完整还原了传动丝杆、进给螺母、摇柄连接座的配合结构，丝杆部分精准绘制了梯形传动螺纹的牙型细节，螺母与活动钳身采用嵌入式固定装配，摇柄部分设计了穿装式加力杆结构，材质分别赋予中碳钢的金属质感，丝杆表面做了光滑金属的材质处理，清晰展现螺纹的旋合结构，转动摇柄时可带动活动钳身沿导轨做直线进给运动，实现工件的夹紧与松脱动作。渲染阶段采用蓝色纯色背景突出模型主体，通过不同部件的色彩区分清晰展现装配关系：固定钳口侧采用绿色标识、活动钳身主体采用黄色标识、传动组件采用棕铜色标识，无需额外剖切即可直观分辨各个功能部件的位置与连接关系。设计过程中充分考虑了虎钳的实际使用场景，整体结构紧凑，传动路径清晰，所有活动部件均预留了合理的运动间隙，既保证了夹紧动作的顺畅性，也还原了真实工装的结构合理性，可作为机械工装设计教学、五金配件结构展示的参考模型，也可用于装配干涉检查、运动仿真演示的基础模型使用。
