单轴平板式拖运车架三维结构设计

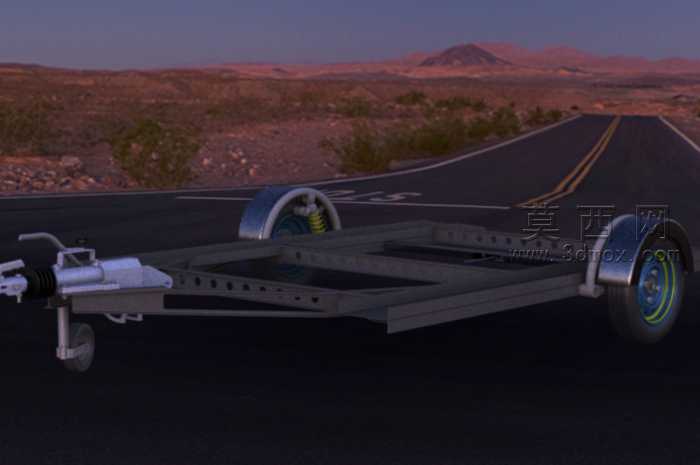

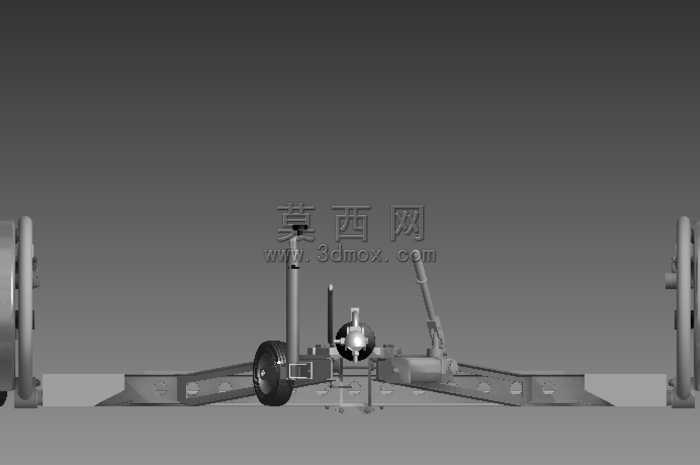

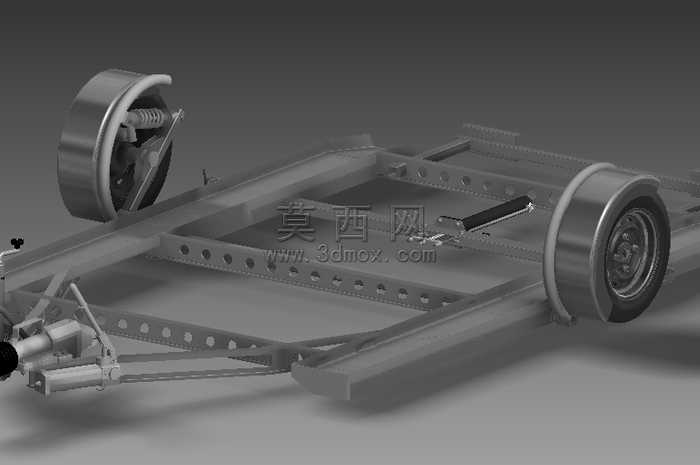

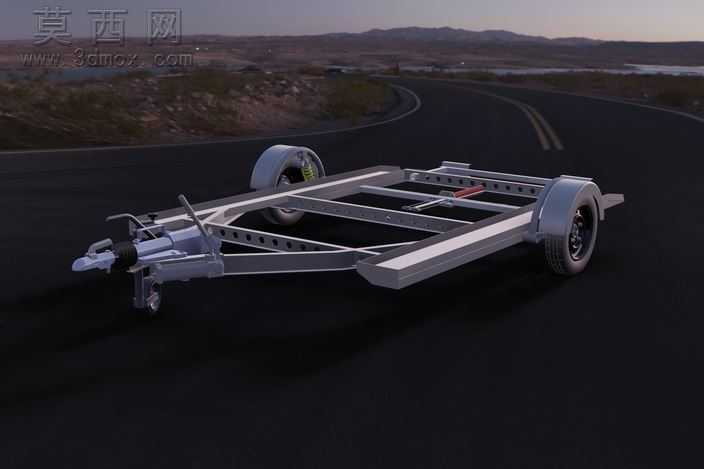

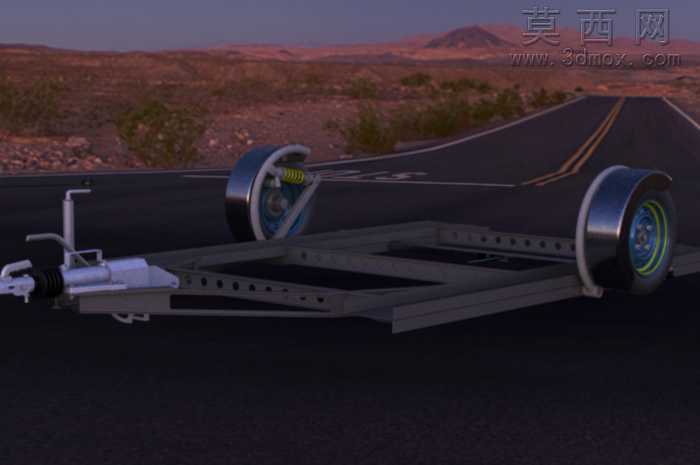

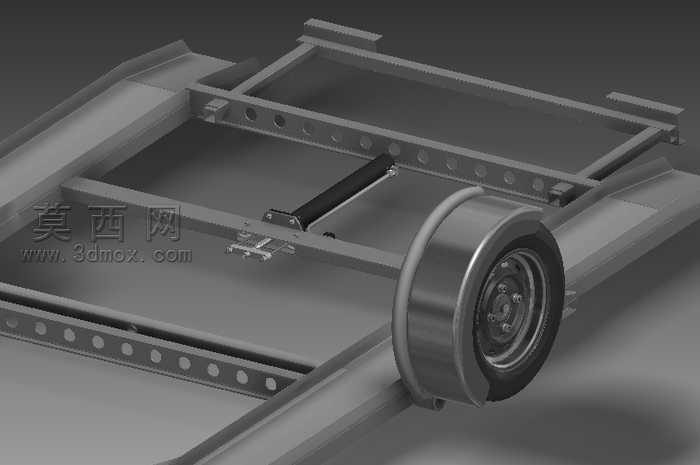

本作品为单轴平板式拖运车架的三维建模设计成果，建模阶段围绕拖车架的实际承载需求与拖挂使用场景展开，首先完成整体框架的比例搭建，以高强度矩形型钢作为主梁结构，沿车架纵向布置两根主承重梁，横向等距设置多根连接横梁，通过布尔运算完成梁体间的拼接装配，确保框架整体的结构刚性，避免承载过程中出现形变。车架前部设置拖挂连接机构，包含牵引连接头、转向铰接结构与驻车支撑支腿，牵引头采用通用拖挂接口尺寸设计，铰接结构预留足够的转向活动角度，支腿采用可折叠收放结构，在非拖挂状态下可支撑车架保持水平稳定。行走系统部分，在车架中部两侧对称布置单轴轮组，包含轮毂、橡胶轮胎与悬挂连接座，悬挂座与主梁采用刚性连接搭配缓冲结构设计，兼顾承载能力与行驶过程中的减震效果，车架尾部设置有备用轮胎安装位，可固定放置备用轮胎满足长途出行的应急需求。车架承载平面铺设防滑承载面板，面板边缘设置有挡边与绑带固定孔位，方便运输过程中固定被运载物件，避免行驶过程中物件滑移脱落。材质渲染阶段，主体金属框架采用哑光深灰金属材质，模拟钢制型材经喷塑处理后的表面质感，轮胎采用黑色橡胶材质还原真实胎面纹理，牵引连接部位采用亮面金属材质突出机械结构的精密感，背景搭配户外公路场景完成渲染，直观呈现拖车架的实际使用场景与外观效果。整体设计严格遵循小型拖挂车的结构规范，各部件尺寸比例协调，装配关系清晰完整，既满足拖挂运输的功能需求，也通过合理的结构排布实现轻量化与高强度的平衡，可作为小型拖挂车设计、改装的参考三维模型，也可用于相关机械结构教学演示使用。
