Kunkle型铰接式机械连接接头结构

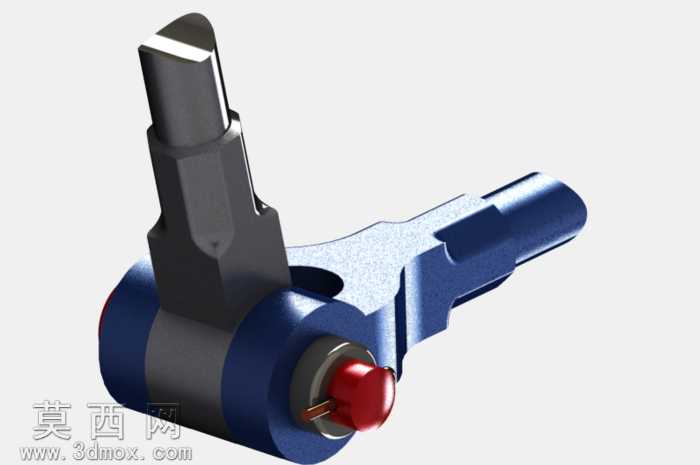

本模型为铰接式机械连接接头结构，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，对各部件的配合公差、装配关系进行了精准还原。模型整体分为三个核心功能段：上部为多棱面柱状插接端，建模时采用拉伸凸台结合倒角特征完成，棱边做了0.5mm的工艺倒角处理，模拟实际零件的去毛刺加工工序，插接段的截面尺寸严格匹配对应安装接口的公差要求，保证虚拟装配时的干涉检查结果符合实际装配需求。中部为铰接回转主体，采用回转体特征结合布尔运算完成建模，主体外壳为深蓝色金属材质，渲染时赋予了磨砂喷塑的材质属性，表面添加了细微的颗粒质感与均匀的环境反射效果，还原工业金属构件的真实表面状态；内部回转配合面做了高精度的圆柱面约束，模拟铰接结构的转动自由度，可实现一定角度范围内的摆动调整。侧部伸出的圆柱段为对接安装端，与主体采用一体化建模方式保证结构强度，端部做了圆弧过渡处理避免应力集中。前端红色部件为锁紧定位钮，建模时采用旋转凸台完成球形端面，材质赋予了红色工程塑料属性，添加了轻微的高光反射与半透明质感，区分于金属部件的视觉效果，定位钮与主体的配合处添加了金属卡簧细节，采用扫描特征完成环形卡簧的建模，还原零件的装配定位结构。整体渲染采用三点布光方式，主光源从左上方45度投射，形成清晰的结构明暗关系，辅助光源补全暗部细节避免死黑，背景采用浅灰色中性背景突出模型本身，各部件的材质区分明确，金属部件的粗糙度、反光度参数经过反复调整，既体现金属质感又不会过度反光掩盖结构细节。设计过程中优先考虑铰接结构的转动灵活性与连接可靠性，各部件的壁厚设计符合机械零件的强度要求，不存在薄壁脆弱结构，所有棱边的工艺处理都符合实际加工的规范，可直接用于机械结构教学、装配演示或相关连接件的设计参考，模型的装配约束完整，可直接导入装配体环境进行整体机构的运动仿真验证。
