可调式多管路喷嘴座结构设计

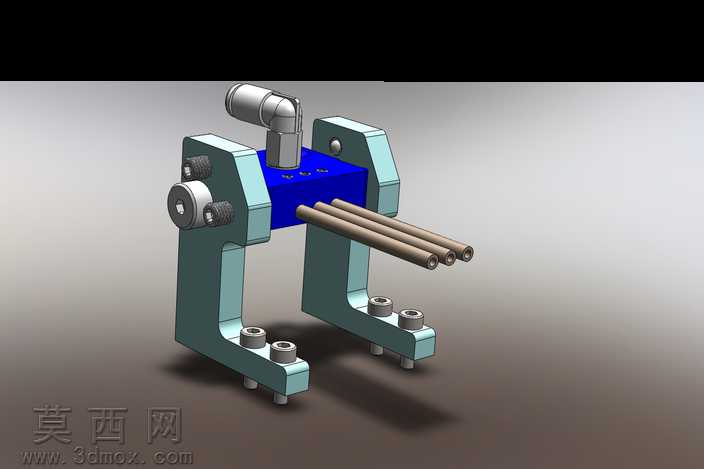

本作品为可调式多管路喷嘴座三维建模成果，建模过程中以实际流体喷射工位的安装需求为核心设计逻辑，首先完成整体装配层级的规划，将构件拆分为双侧支撑支架、中部流体汇流块、喷嘴连接管路、锁紧调节组件、安装固定座五个独立子部件，各部件间通过标准配合关系完成装配约束，保证结构运动逻辑符合实际机械调节需求。建模阶段对各部件的细节特征进行了精细化还原：双侧C型支撑支架采用圆角过渡的厚壁结构设计，避免应力集中问题，支架侧面设置多组滚花调节旋钮，通过旋钮的旋紧与放松可实现中部汇流块的高度、俯仰角度调节，适配不同喷射角度、喷射距离的工位需求；中部蓝色流体汇流块为核心功能部件，上方设置弯管式流体输入接口，侧面平行布置三根金属输出管路，管路端部预留标准喷嘴安装接口，汇流块内部的流道结构按照等压分配原则进行设计，保证三个输出端口的流体压力均匀一致；支撑支架底部设置带内螺纹的安装柱，可通过螺栓将整个喷嘴座固定在设备机架或工作台面上，安装柱旁设置的小型定位销结构可避免安装后出现位置偏移。材质渲染阶段根据各部件的实际应用材质进行参数匹配：支撑支架采用喷塑金属材质，设置哑光青灰色金属质感，还原工业构件的表面处理效果；汇流块采用阳极氧化蓝色铝合金材质，调整表面粗糙度参数呈现细腻的磨砂金属质感；连接管路采用抛光不锈钢材质，添加轻微的环境反射效果凸显金属光洁度；调节旋钮采用黑色防滑橡胶与金属嵌件组合材质，还原滚花部位的凹凸纹理细节；紧固件采用镀锌标准件材质，还原螺纹部位的细节特征。整体结构设计兼顾了安装稳定性与调节灵活性，可广泛应用于工业喷淋、冷却润滑、流体涂布等多种工位场景，建模过程中所有配合尺寸均按照通用机械设计标准设定，各活动部件无干涉问题，可直接用于工程出图、装配模拟以及3D打印样件验证，结构的模块化设计也便于后续根据实际需求调整喷嘴管路数量、更换不同规格的流体接口，具备较强的通用性与拓展性。
