radia帽式密封锁紧机械零件三维设计

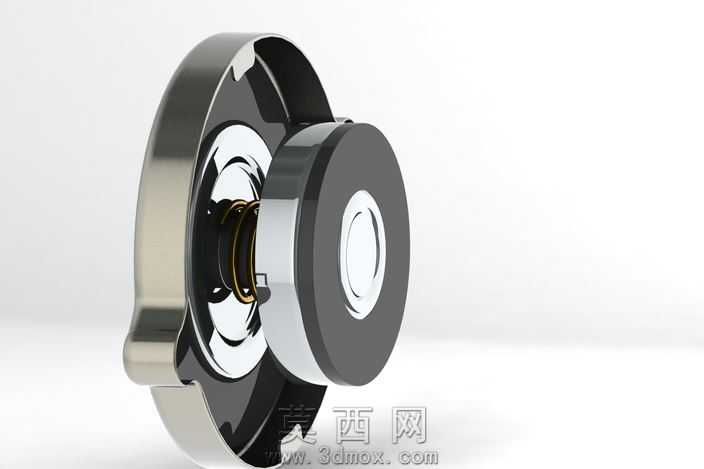

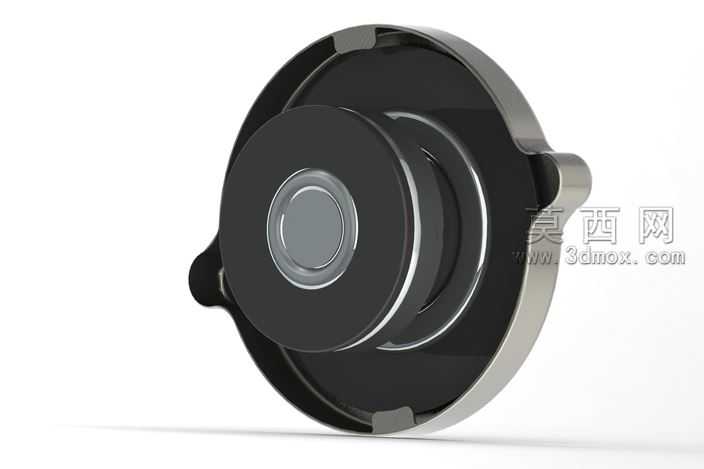

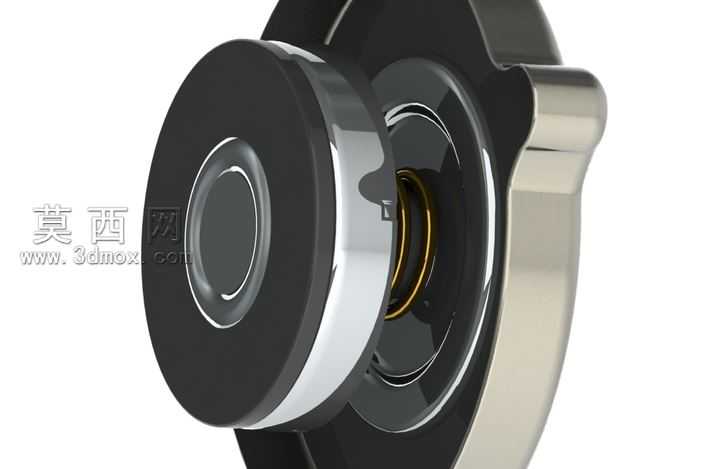

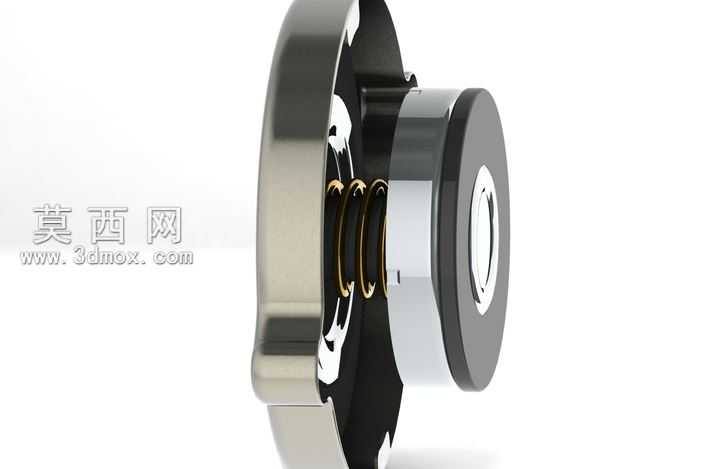

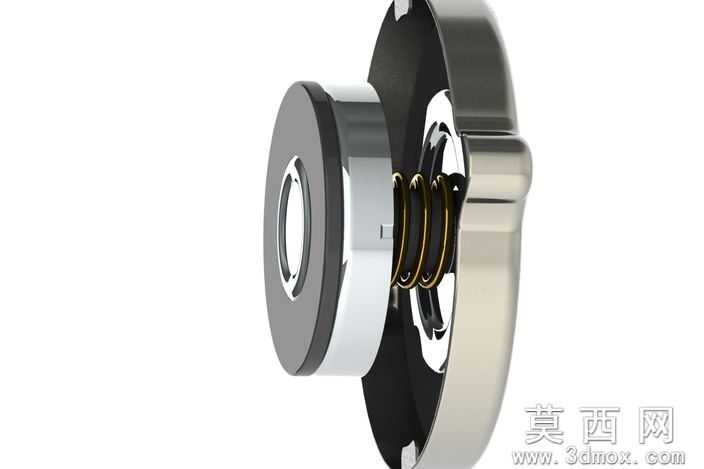

本作品为radia帽式密封锁紧类机械零件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台命令生成零件的主体回转基体，精准把控帽体的外轮廓弧度、内孔配合尺寸与侧壁厚度参数，确保各回转面的同轴度公差符合机械装配要求。针对零件外侧的定位凸耳结构，通过草图绘制凸耳的轮廓边界后，采用拉伸凸台命令生成实体，再对凸耳与主体的衔接处做圆角过渡处理，消除应力集中的结构隐患。内部的密封卡槽结构采用拉伸切除命令完成槽体加工，精准控制卡槽的深度、宽度与槽壁的粗糙度预留量，为后续密封件的装配预留合理的过盈配合空间。中部的金属衬环结构单独建模后，通过配合命令完成与帽体的装配定位，还原衬环与主体的嵌套贴合关系，内部的弹性卡簧结构采用螺旋线扫描生成簧体，再通过圆周阵列完成卡爪的均匀排布，还原卡簧的锁紧功能结构。渲染阶段采用Keyshot完成材质与场景搭建，帽体主体赋予哑光黑色工程塑料材质，调整材质的漫反射粗糙度与高光参数，还原工程塑料的哑光质感；外侧金属包边与中部衬环赋予抛光镀铬金属材质，调整金属的反射率与环境贴图采样率，呈现光亮的金属镜面反射效果；内部卡簧赋予黄铜金属材质，调整材质的金属度与氧化层参数，还原铜质零件的温润金属光泽。场景搭建采用纯白无影摄影棚环境，添加顶光与侧补光组合的三点布光方案，主光从侧上方45度角照射，突出零件的轮廓层次与金属反光细节，补光弱化阴影的死黑区域，让内部卡槽与卡簧的结构细节清晰呈现。设计过程中围绕密封锁紧的核心功能展开结构优化，帽体的外轮廓弧度经过多次曲率调整，既保证手持安装时的握持贴合度，又避免外凸结构造成的安装干涉；内部卡槽的尺寸经过公差校核，确保与配套密封件装配后可实现径向与轴向的双重密封；外侧定位凸耳的位置经过装配模拟验证，可与配套基座的定位槽快速对位，实现零件的快速旋紧安装；中部衬环的嵌入结构可提升帽体的整体结构强度，避免长期受力后帽体出现形变开裂的问题。建模过程中所有特征均保留完整参数化历史记录，可根据实际装配需求快速调整帽体直径、卡槽尺寸、凸耳位置等参数，适配不同规格的密封锁紧使用场景，整体模型结构完整，细节还原度高，可直接用于装配验证、产品渲染展示与工程出图参考。
