标准凸轮从动件滚轮轴承三维结构设计

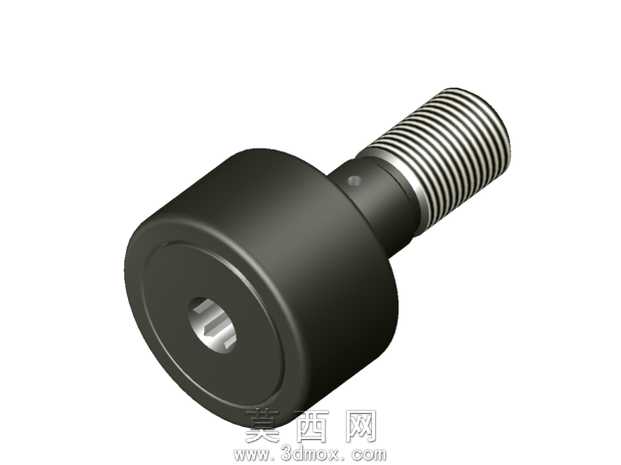

本模型为标准凸轮从动件滚轮轴承，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计标准中凸轮从动轴承的尺寸规范，对各部分结构进行1:1等比例还原。模型整体分为滚轮主体、芯轴、内六角驱动端、外螺纹连接段四个核心部分，滚轮外圆做了光滑曲面处理，建模时通过回转特征生成滚轮基体，对滚轮端面的内凹安装槽做了精准的拔模与倒角处理，保证结构符合实际加工的工艺要求。芯轴与滚轮的配合段做了高精度的同轴度约束，建模时通过基准轴对齐实现两者的装配关系，芯轴上的注油小孔采用拉伸切除特征完成，位置与尺寸完全匹配标准件参数。外螺纹段采用真实螺纹牙型建模，通过螺旋线扫描切除生成标准螺纹结构，还原螺纹的牙距、牙型角细节，可直接用于装配干涉检查。内六角驱动端位于滚轮端面中心，采用拉伸切除生成标准内六角沉孔，孔位与芯轴保持同轴，尺寸符合内六角扳手的装配标准。材质渲染上，滚轮主体采用高碳铬轴承钢材质，赋予哑光金属质感，表面做了发黑处理的材质表现，还原工业轴承的真实外观；螺纹段与内六角孔部分做了亮面金属材质区分，突出加工面的光洁度差异；各结构的棱边处添加了符合实际加工的微小圆角，避免模型出现尖锐棱角，还原真实零件的加工特征。设计思路上，该模型优先保证结构的可装配性，各配合面的尺寸公差预留了合理的装配间隙，既可以用于机械结构的运动仿真，验证凸轮从动件的传动轨迹与受力情况，也可直接导出工程图用于生产加工参考。模型整体结构完整无缺失，没有多余的冗余特征，各部分的几何约束清晰，可直接导入各类三维软件进行编辑修改，适配不同的机械设计场景使用需求，能够帮助设计人员快速完成凸轮机构的配套设计，减少标准件重复建模的工作量，提升机械设计的整体效率。
