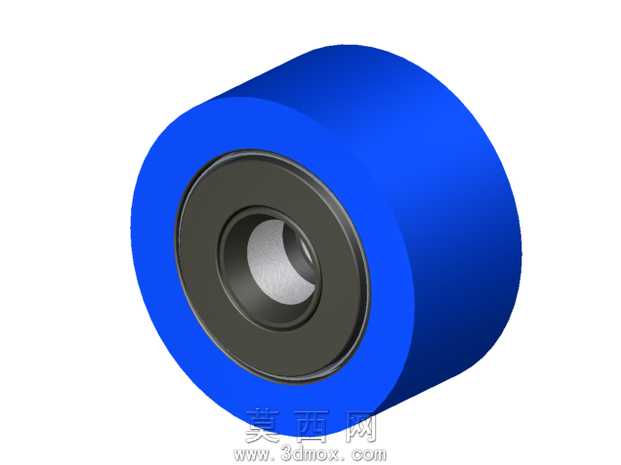

YRT72S型凸轮从动滚轮轴承三维结构

本模型为YRT72S型凸轮从动滚轮轴承，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循滚轮轴承的实际装配逻辑，依次完成内圈、滚动体、外圈包覆层、中心安装孔的特征构建。模型渲染阶段采用分层材质赋予方案，中心内圈与滚道部分采用深灰色金属材质，模拟高碳铬轴承钢经淬火处理后的哑光金属质感，调整材质反射参数还原轴承钢表面的细微磨砂纹理，避免过度反光造成的结构失真；外圈承载层采用饱和度适中的蓝色聚氨酯材质，模拟滚轮外层的包胶结构，调整材质粗糙度参数还原聚氨酯材料的微弹哑光表面特性，与金属内圈形成清晰的材质区分，直观呈现部件的材质分层。结构设计上，该轴承为带螺栓轴的滚轮结构，中心设置贯通安装孔用于销轴装配，内圈与外圈之间预留滚柱安装腔，滚柱沿圆周方向均匀排布，建模时保留了滚道的圆弧过渡特征，还原轴承承受径向载荷与冲击载荷的结构基础，外圈采用加厚圆柱面设计，增大与凸轮轨道的接触面积，降低接触应力，适配凸轮机构的往复从动运动需求。设计思路围绕凸轮从动场景的使用需求展开，重点还原轴承的双层结构特征，外层包胶用于缓冲凸轮接触时的冲击、降低运行噪音，内层金属滚道组件保证旋转精度与承载能力，建模过程中对安装孔的倒角、滚道的圆角、外圈端面的边缘过渡都做了精细化处理，避免尖锐特征不符合实际加工工艺，整体模型装配关系清晰，各部件无干涉，可用于凸轮机构的运动仿真演示、从动件选型参考以及机械设计教学中的轴承结构展示，能够直观呈现滚轮轴承的内部构造与外部装配特征，帮助设计人员理解该类轴承在凸轮传动系统中的安装方式与受力特点。
