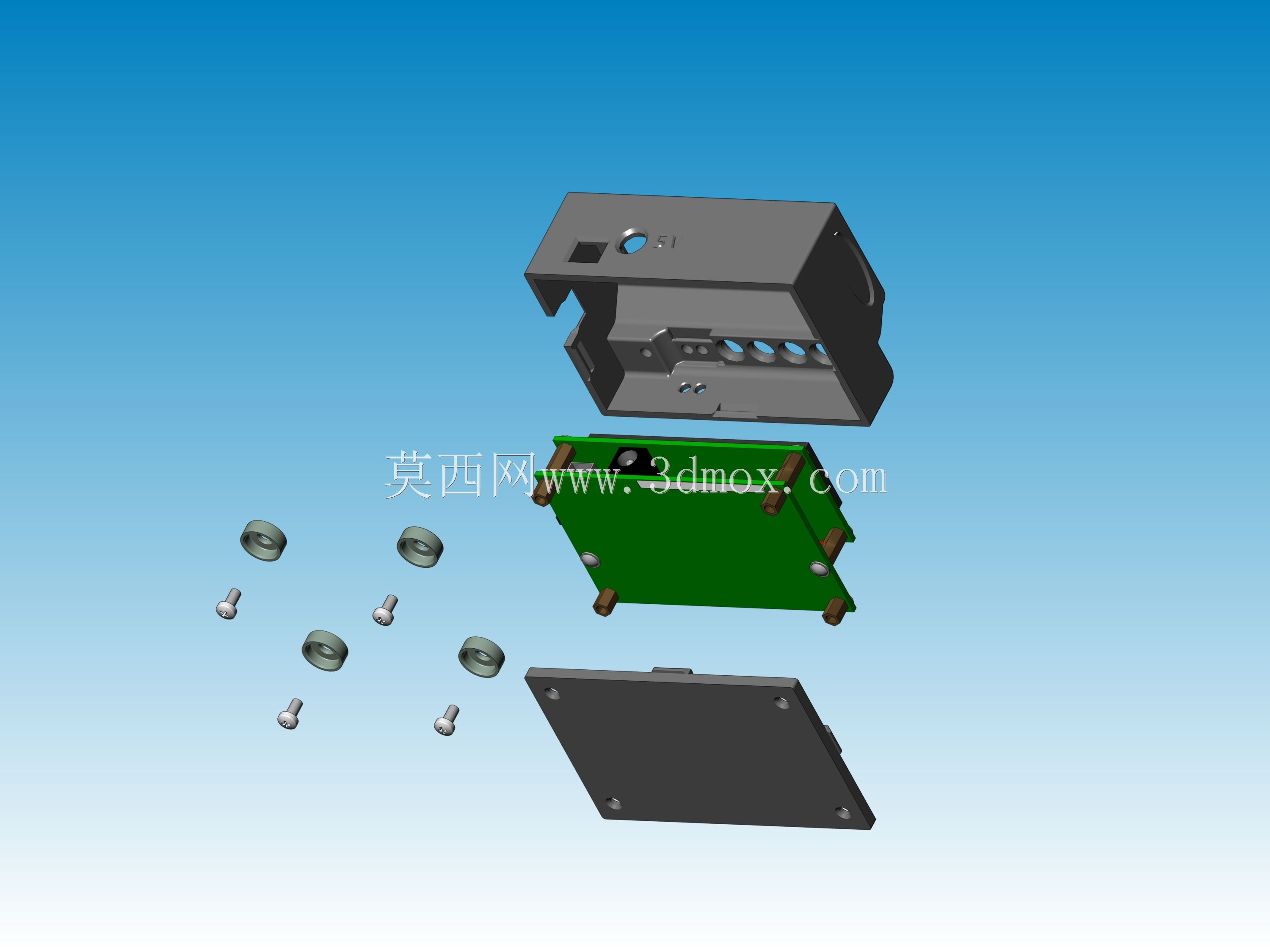

LC100-A型LC仪表外壳结构设计

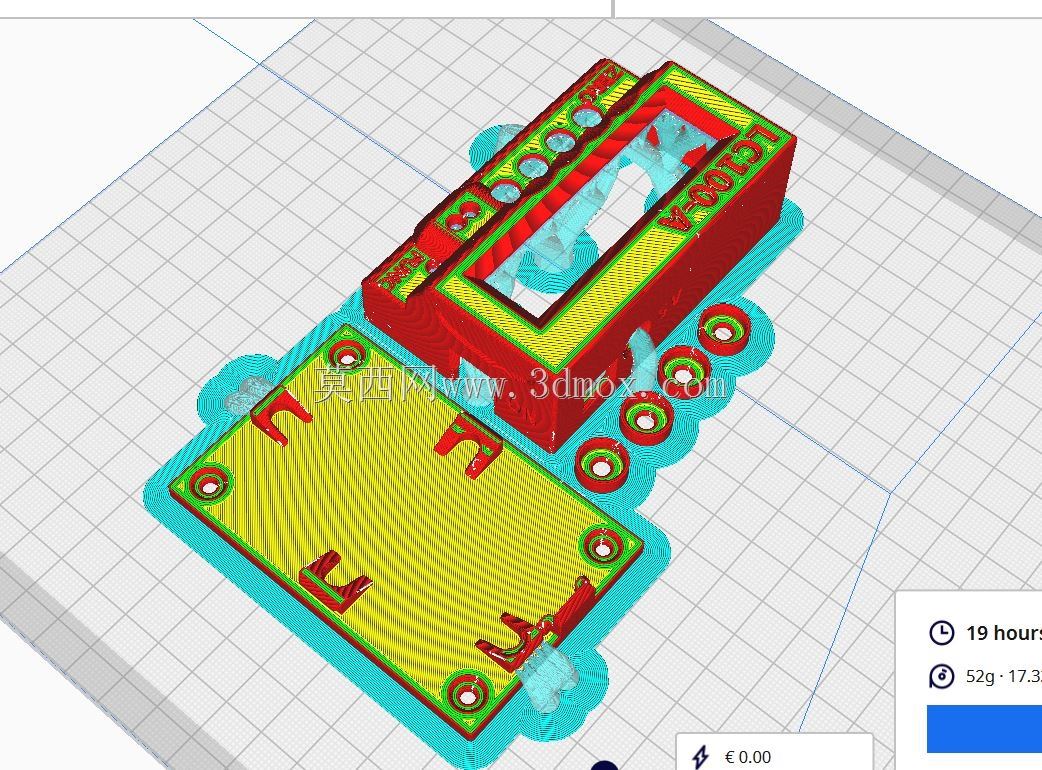

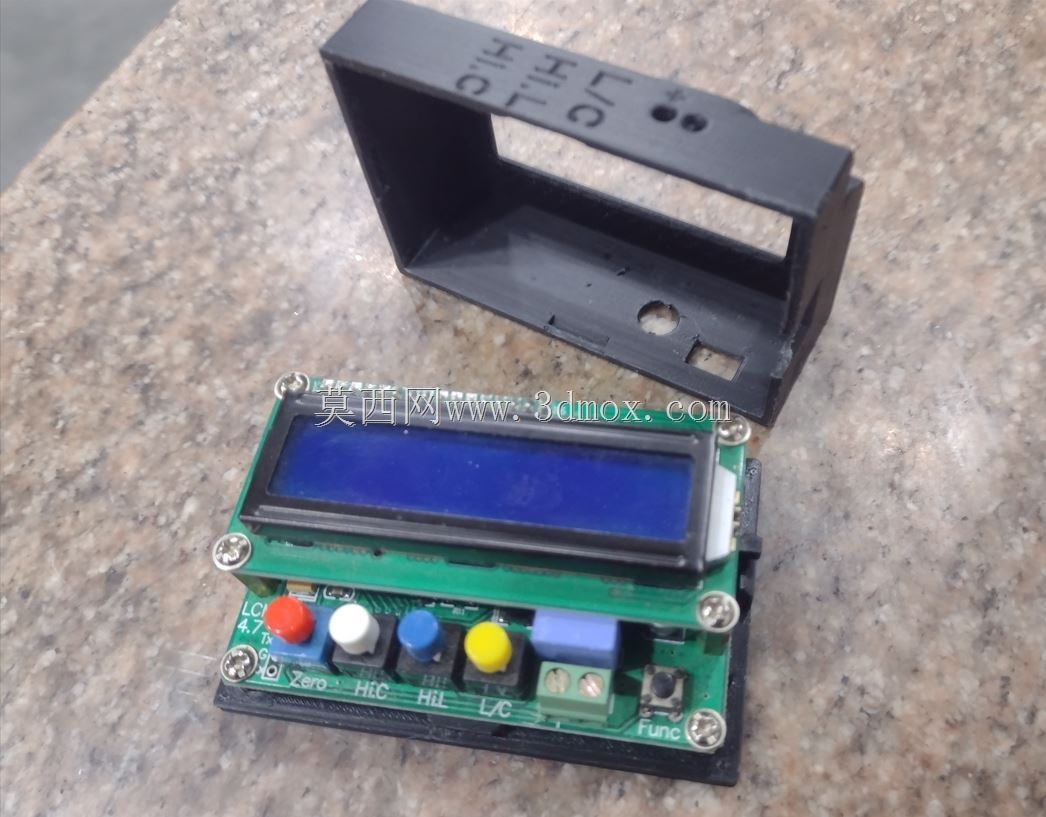

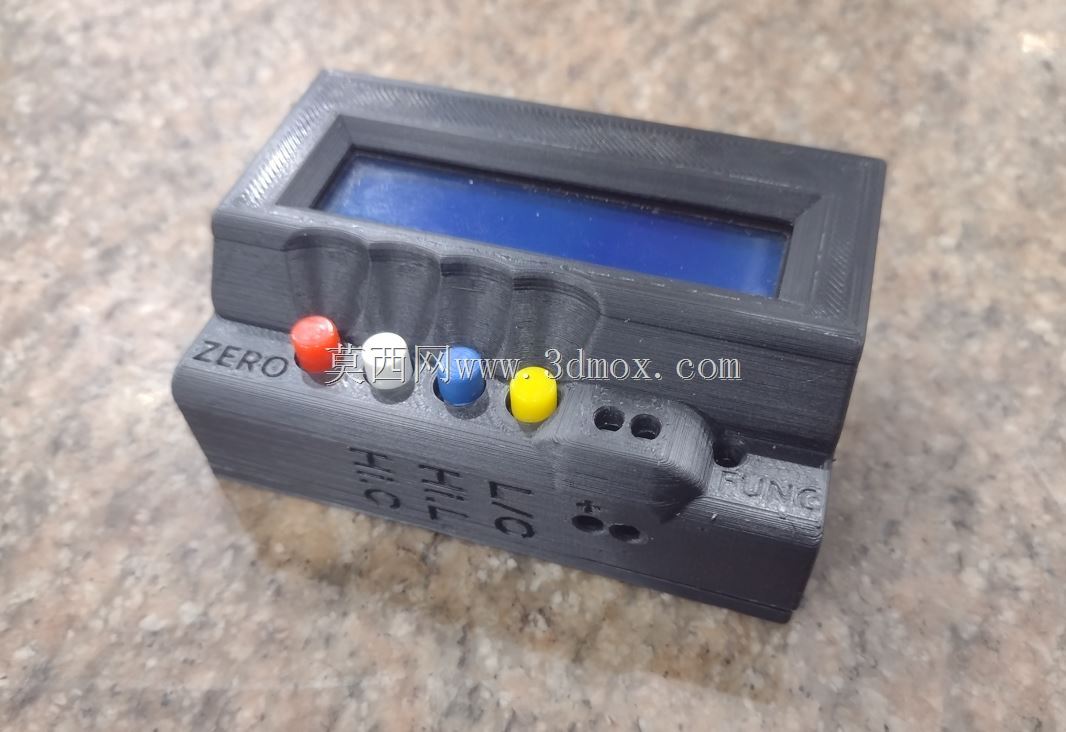

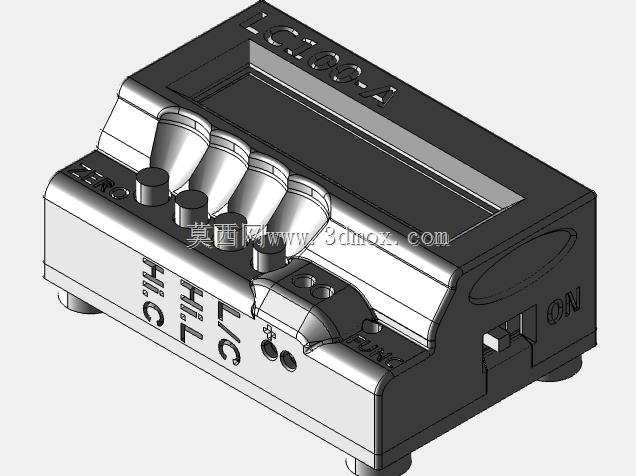

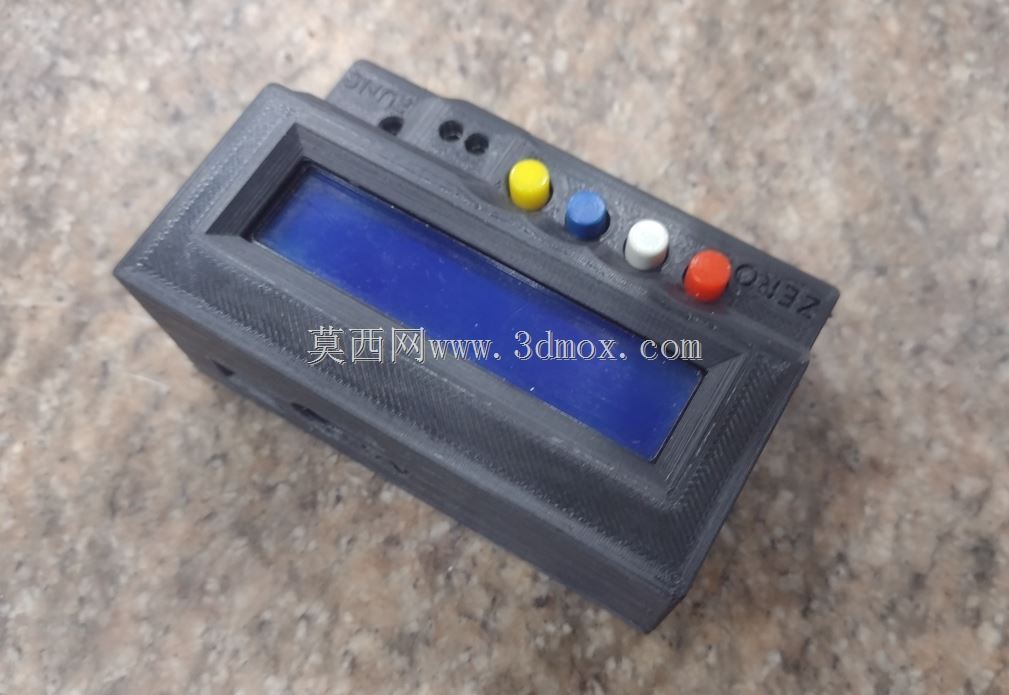

　　这款LC100-A型LC仪表的外壳结构，在设计之初就瞄准了工业现场嵌入式安装的实际需求，整体采用一体化注塑成型的壳体方案，壳体主体选用耐冲击的工业级ABS材质，表面做细磨砂蚀纹处理，既可以避免日常操作留下指纹划痕，也能在车间多尘、轻微油污的使用环境下便于擦拭维护。壳体正面上方预留了长条形液晶显示屏安装位，屏周做了内凹的挡边结构，一方面可以在安装液晶屏时提供定位基准，避免装配时屏幕偏移，另一方面也能阻挡侧面环境光直射屏幕，减少现场读数时的反光干扰，屏幕下方的操作区域做了符合人体工学的弧形内凹指槽，操作人员戴薄劳保手套操作时也能精准定位按键，不会出现相邻按键误触的问题。

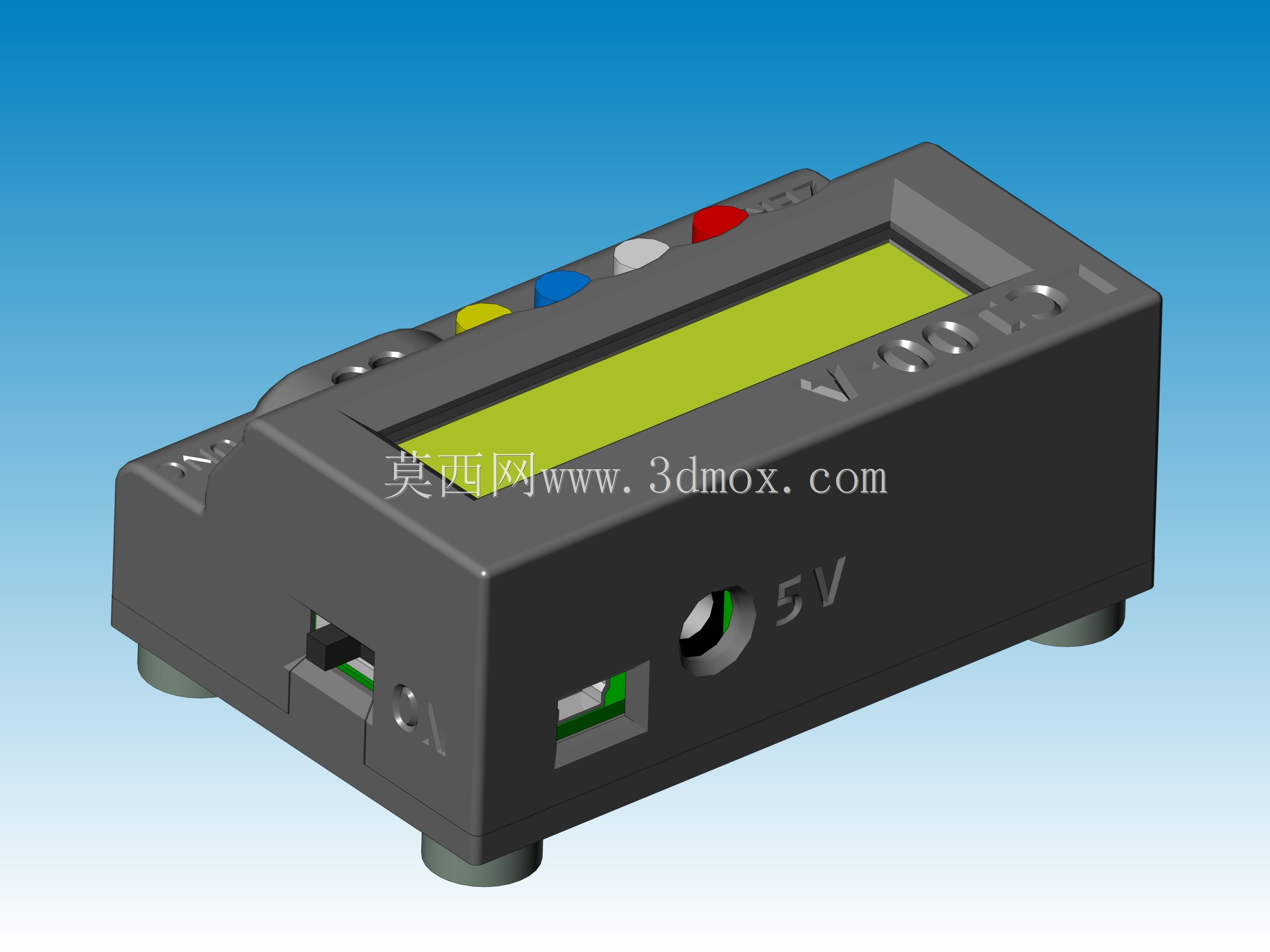

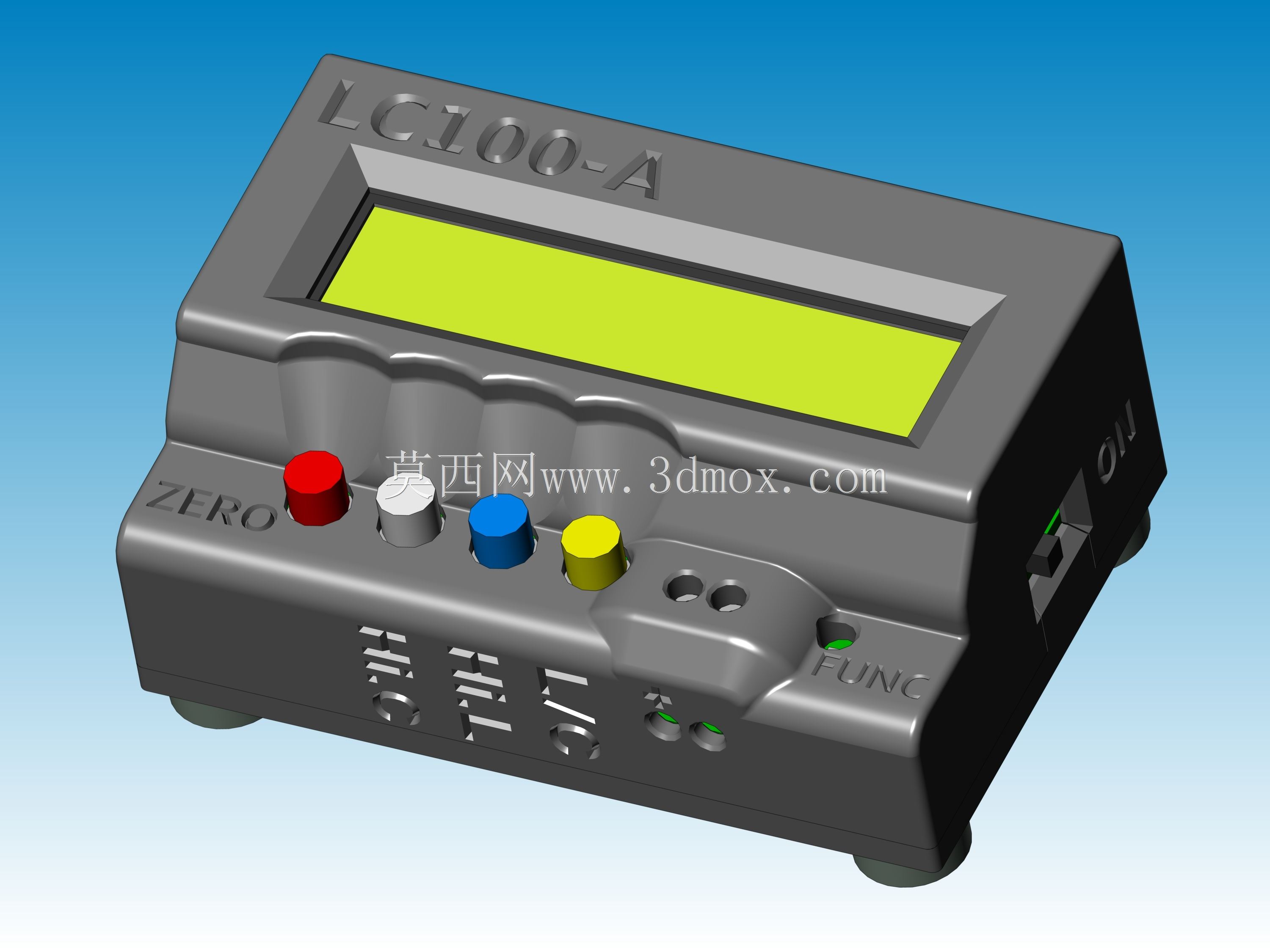

　　操作区共设置四枚不同颜色的物理按键，从左到右分别对应零点校准、参数切换、数值调整、功能确认的核心操作，不同配色的按键帽可以帮助操作人员在光线不佳的现场快速识别按键功能，降低操作失误率。按键右侧预留了两个圆形的指示灯安装孔，分别对应运行状态、故障报警的提示功能，孔位做了沉台设计，安装导光件后可以避免光线散射，让状态提示更清晰。壳体侧面预留了电源接口与通讯接口的安装位，接口周围做了加厚的加强筋结构，避免现场插拔连接线时受力开裂，同时接口位置做了内凹处理，安装完成后接头不会突出壳体侧面，在嵌入式安装到设备面板时不会和安装槽侧壁产生干涉。

　　壳体底部设置了四个均匀分布的圆柱形支撑脚，支撑脚高度统一为5mm，既可以让壳体放置在桌面时底部留有通风间隙，避免设备运行产生的热量在底部积聚，也能在嵌入式安装时作为定位柱，卡入安装面板的对应定位孔中，减少安装时的固定螺丝受力。壳体上表面的LC100-A标识采用模内一体成型的凹刻工艺，不会因为长期擦拭、摩擦出现标识脱落的问题，正面的ZERO、FUNC功能标识同样采用凹刻填漆工艺，长期使用也能保持清晰可辨。

　　从安装边界来看，这款壳体的整体长宽高尺寸适配标准的工业仪表开孔尺寸，安装时只需要在设备面板开出对应尺寸的矩形开孔，将壳体从正面嵌入后，通过侧面的卡扣或者后部的固定支架即可完成锁紧，不需要额外设计复杂的安装结构，能够大幅降低设备集成时的装配工作量。壳体壁厚设计为均匀的2mm，既可以满足工业场景下的抗冲击强度要求，也能控制注塑成型时的缩痕问题，所有转角位置都做了R1.5以上的圆角过渡，避免应力集中导致的壳体开裂，同时也能去除注塑件的锐边，避免装配和使用过程中划伤操作人员。

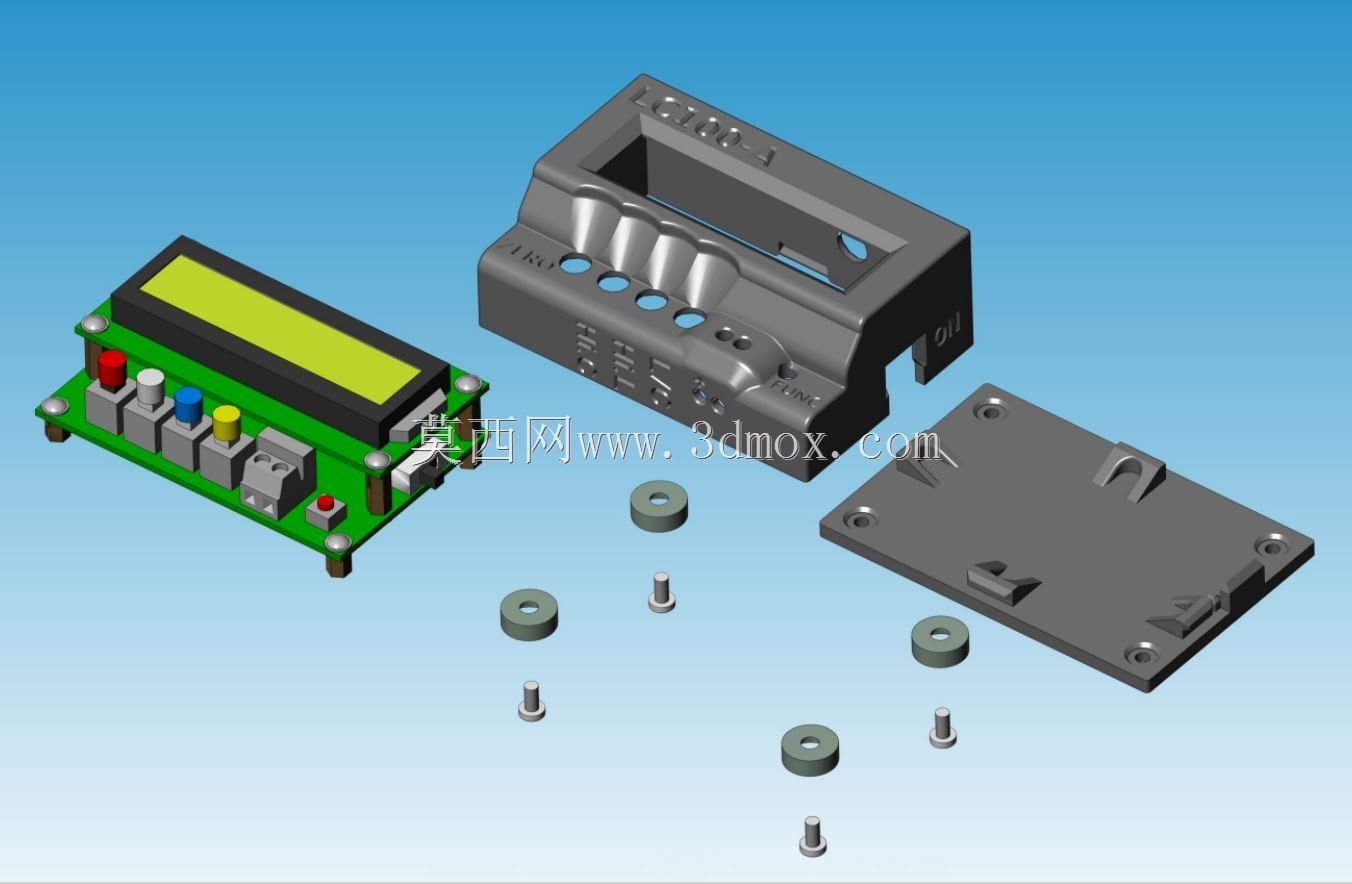

　　在实际应用场景中，这类LC仪表主要配套在电感检测、电源参数监测类的工业设备上，用来实时显示电感值、设备运行参数等核心数据，外壳的防护等级可以达到IP54，能够适应车间内的多尘环境，正面的按键采用轻触开关配硅胶密封圈的结构，避免灰尘、潮气从按键缝隙进入壳体内部损坏电路板。壳体内部预留了电路板安装柱、屏幕定位槽、电池仓的对应结构，所有内部安装位的尺寸公差控制在±0.1mm，装配时电路板、屏幕、电池等部件可以直接卡入对应位置，不需要额外打胶固定，能够提升装配效率，也方便后期的维护拆解。

　　设计过程中特意将壳体的分模线设置在侧面底部位置，分模线做了抛光处理，合模后产生的飞边不会出现在正面可视区域，保证产品外观的整洁度。按键孔位和壳体的配合间隙控制在0.2mm，既可以保证按键按压时的顺畅度，不会出现卡键问题，也能避免间隙过大导致灰尘进入。壳体后部预留了走线槽位，内部连接线可以沿着走线槽排布，不会出现线束挤压屏幕或者按键的问题，同时走线槽位置设置了线束卡扣位，可以用扎带将线束固定，避免设备运输过程中线束晃动导致的接插件松脱。
