扫描隧道显微镜真空腔体结构设计

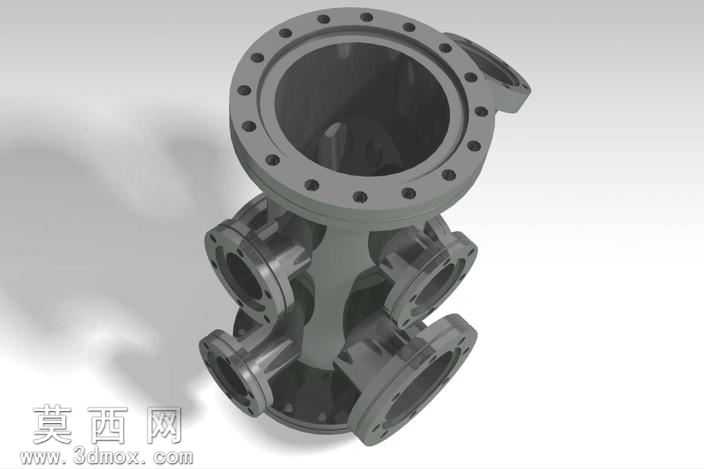

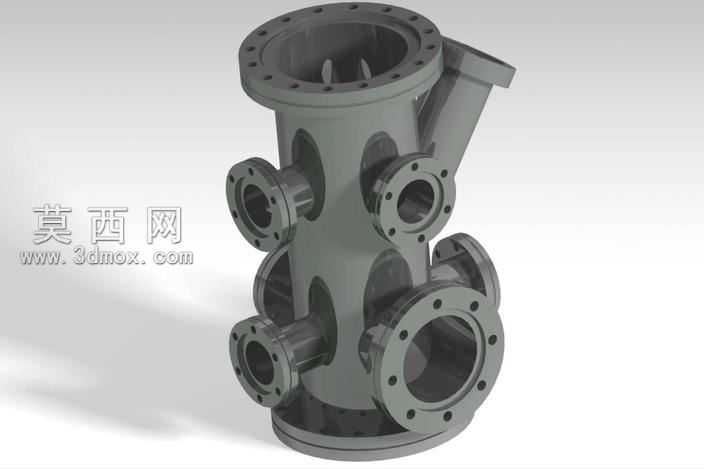

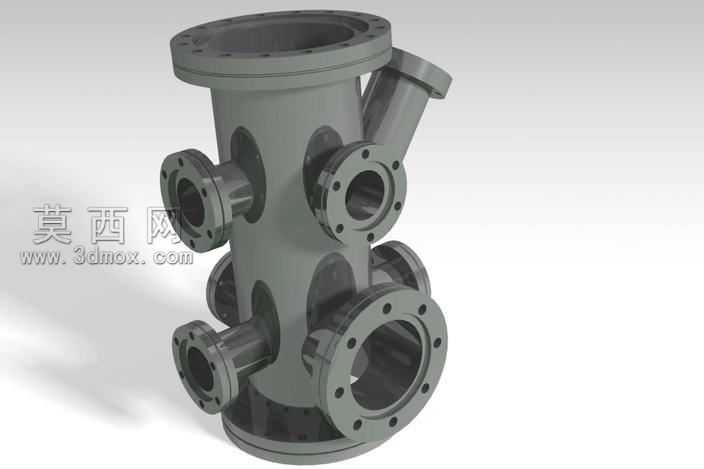

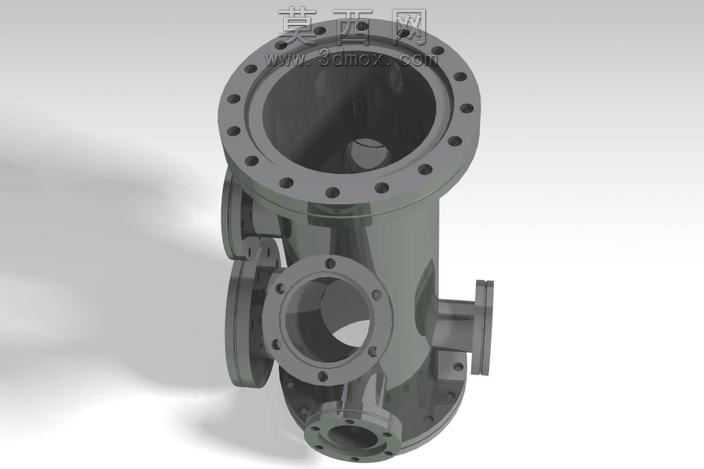

本作品为扫描隧道显微镜配套的真空室主体结构三维建模成果，建模过程严格遵循超高真空实验设备的设计规范，从腔体的功能需求出发完成整体结构搭建。建模初期先梳理真空室的核心功能需求：作为扫描隧道显微镜的核心承载腔体，需要为样品观测提供稳定的超高真空环境，同时要兼顾多类外部设备的接入需求、腔体本身的结构强度与真空密封性能，因此整体采用立式多通腔体的结构布局。建模过程中优先完成主腔体的主体轮廓构建，主腔采用圆筒形主体结构，顶部设置大尺寸法兰接口，用于匹配真空观察窗或者样品传递机构，法兰端面上的密封槽、螺栓连接孔均按照真空法兰标准参数进行阵列排布，保证密封面的平面度与连接孔的位置精度，避免因结构误差导致真空泄漏问题。腔体侧面根据实验设备的接入需求，设置了多个不同通径、不同朝向的法兰接口，分别用于接入真空抽气机组、样品传输杆、信号馈入装置、观测辅助组件等，每个接口的法兰厚度、螺栓孔参数均匹配对应规格的真空连接标准，接口与主腔体的过渡位置采用大圆角平滑过渡，既可以减少腔体内部的气流死角，提升真空抽气效率，也能降低结构应力集中，提升腔体在高低温环境下的结构稳定性。腔体内部的支撑筋结构采用一体化建模设计，筋板沿主腔体轴向分布，在不占用过多内部实验空间的前提下，大幅提升腔体整体的结构刚性，避免腔体受外部大气压作用产生形变，影响内部精密观测组件的安装精度。材质设置上，腔体主体采用304不锈钢材质参数，渲染时还原不锈钢金属的哑光质感，法兰密封面设置更高的粗糙度参数，体现金属精加工面的视觉效果，不同接口位置通过轻微的材质色差区分功能区域，让整体结构的展示更加清晰直观。建模过程中对所有连接位置的壁厚进行统一校验，保证腔体各处的壁厚均匀，避免因壁厚差异导致焊接加工时出现变形问题，所有棱边均按照机械加工要求设置合理的倒角与圆角，去除尖锐结构，既符合实际加工的工艺要求，也能减少安装使用过程中的磕碰损伤。整体结构设计充分考虑了实际加工与装配的可行性，每个接口的位置、朝向都经过空间校验，避免外部设备接入时出现空间干涉，腔体底部的安装法兰结构预留了充足的安装固定位，可匹配不同规格的实验台架安装需求，能够为扫描隧道显微镜的高精度观测提供稳定可靠的真空环境支撑。
