BC-3P-5H型3.7V手机电池连接器结构设计

　　这款BC-3P-5H型3.7V电池连接器，是面向便携消费类电子内置电池供电场景设计的接触式连接部件，核心应用在智能手机、小型手持智能终端、便携检测设备的内置电池与主板供电回路中，承担电池与主机电路之间的电力传输、信号导通作用，替代传统焊接式电池连接方案，满足消费电子后期组装、售后拆换电池的快装需求。从实际工程应用的角度看，这类弹片式电池连接器在消费电子结构设计中应用极广，相比线对板连接器，它不需要额外接线，直接通过弹片弹性接触实现导通，组装时只需要将电池顺着结构导向槽推入即可完成连接，大幅提升产线组装效率，也避免了焊接工序带来的虚焊、焊盘脱落等质量隐患。

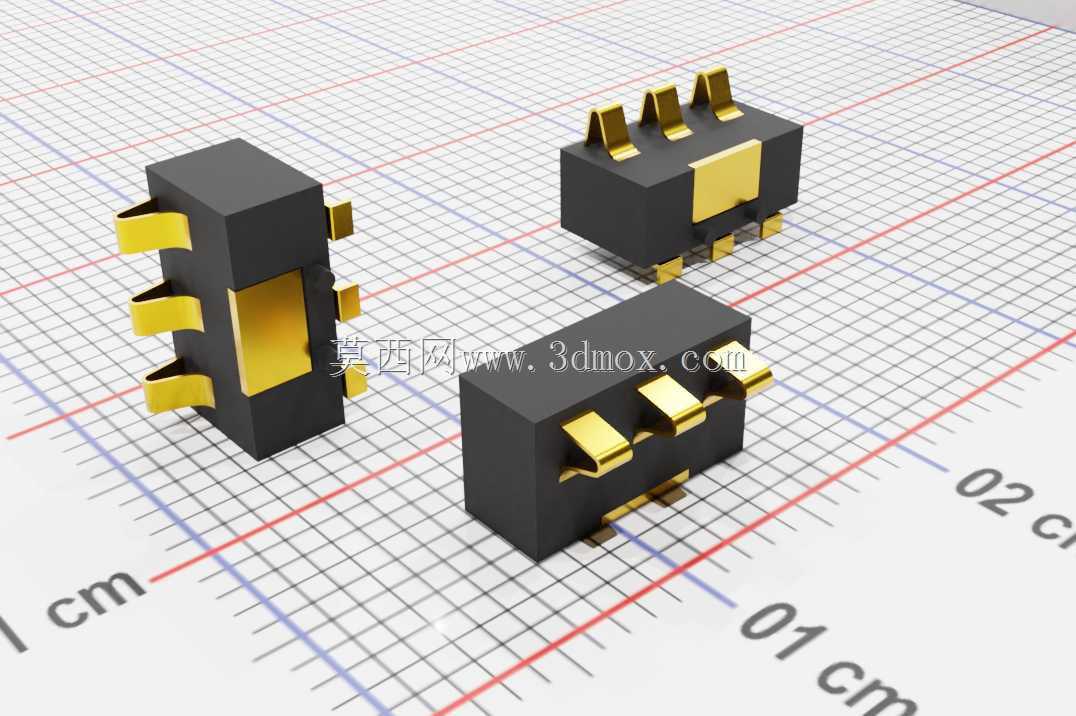

　　从结构设计思路来看，这款连接器采用3Pin接触布局，黑色绝缘基座采用耐高温工程塑料注塑成型，能够耐受SMT回流焊的高温工况，满足主板表面贴装的工艺要求，基座上的定位槽与主板上的定位柱匹配，过炉焊接时不会出现偏移，保证焊盘对位精度。接触弹片采用高弹性铜合金基材，表面镀金处理，一方面降低接触电阻，减少大电流充放电时的接触压降与发热，另一方面提升弹片的抗氧化、耐腐蚀能力，保证产品全生命周期内的接触可靠性，避免长期使用后出现接触不良、供电中断的问题。弹片的接触端设计成凸起的弧形接触头，和电池端的金手指接触面形成稳定的线接触，即使电池组装时存在一定的位置偏差，也能保证有效接触面积，弹片的悬臂长度经过反复校核，既保证足够的接触正压力，避免设备跌落、振动时出现瞬断，又不会因为压力过大导致电池装入时阻力过大，影响组装手感，同时控制弹片的应力在材料屈服强度以内，保证多次插拔后弹片不会出现塑性变形，接触压力保持稳定。

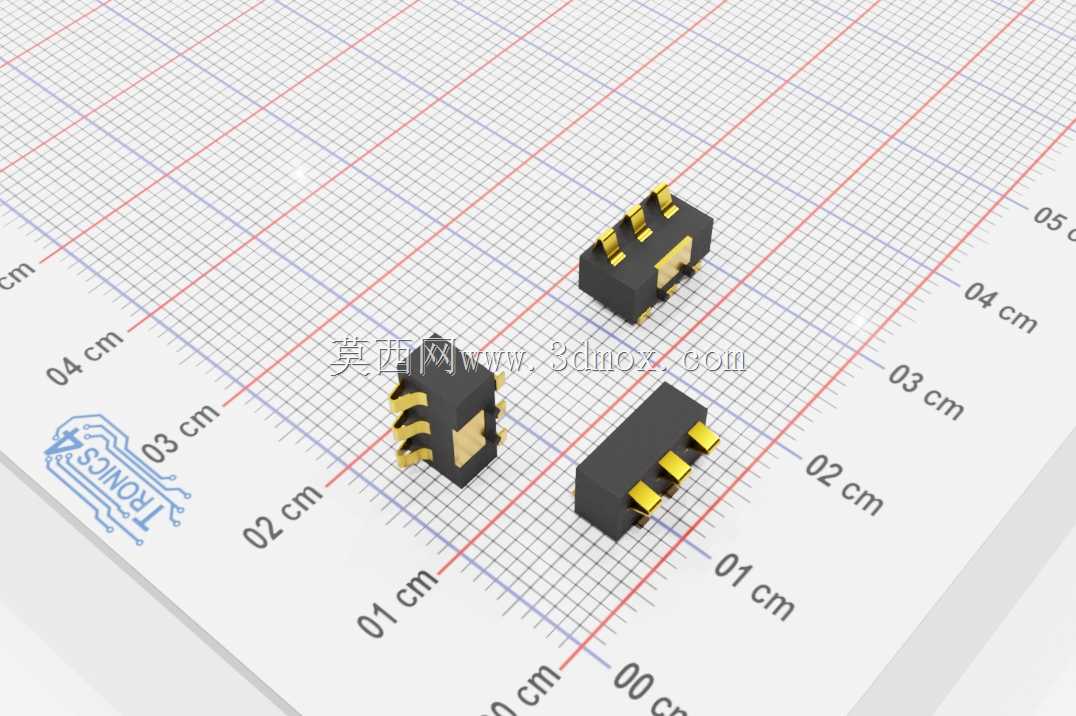

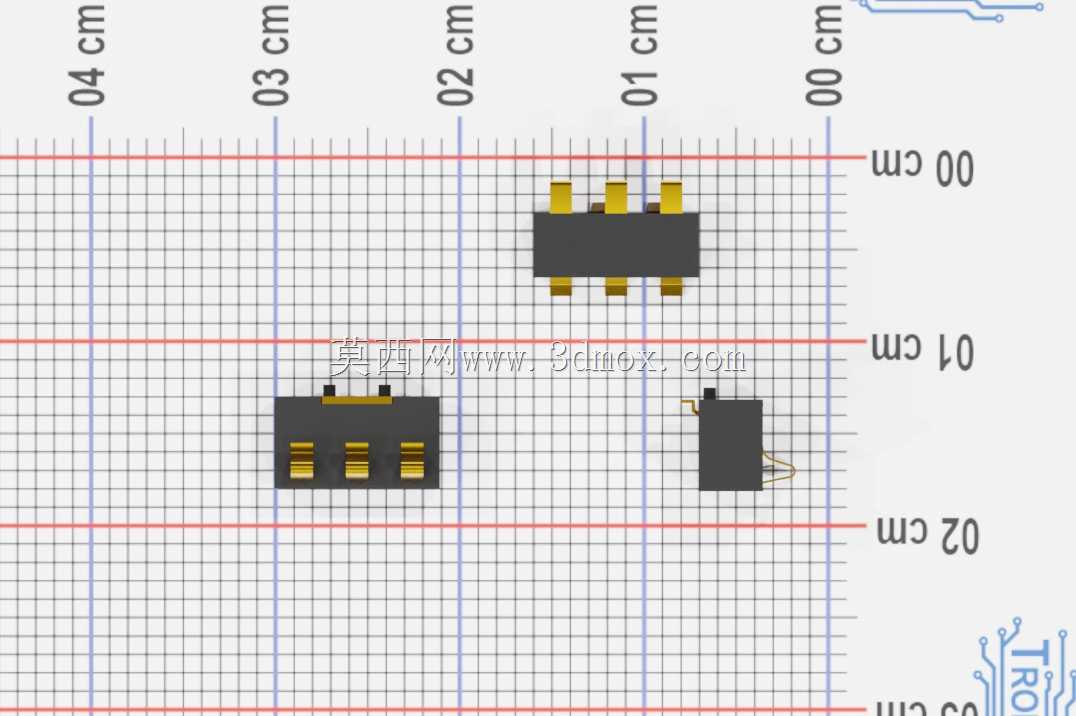

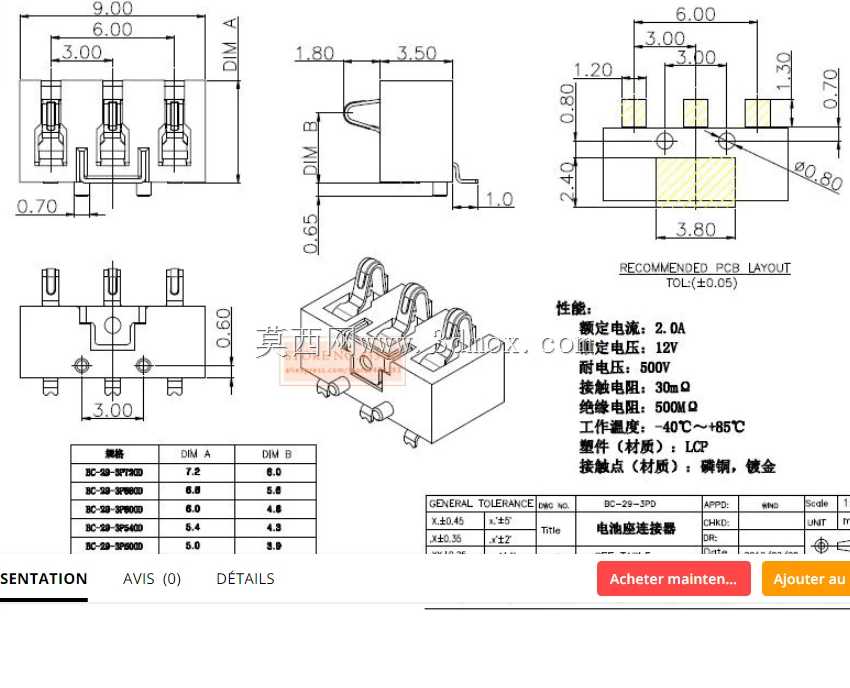

　　从外形尺寸与安装边界来看，这款连接器属于微型板对板接触件，整体基座长度控制在5mm以内，宽度3mm左右，整体高度不到2mm，完全适配智能手机内部紧凑的堆叠空间，不会占用过多的主板布局面积，符合消费电子轻薄化的设计趋势。安装时，连接器通过底部的三个焊盘焊接在主板对应位置，基座两侧的定位柱与主板定位孔配合，焊接后能够承受一定的侧向推力，不会因为电池拆装时的侧向力导致焊盘脱落。连接器的接触弹片伸出基座的高度经过精确计算，当电池装入结构仓后，弹片的压缩量控制在0.3mm-0.5mm的最优区间，这个压缩量下弹片的接触正压力维持在0.5N-0.8N之间，既能够抵抗日常使用中的振动、冲击载荷，保证供电连续性，又不会因为压缩量过大导致弹片疲劳失效。

　　在实际选型应用中，这类连接器需要匹配对应电池端的金手指布局，金手指的表面处理通常也采用镀金工艺，和连接器弹片形成同材质接触，减少电化学腐蚀的风险。结构设计时需要在电池仓对应位置设计导向筋，保证电池装入时的对位精度，避免电池斜插导致弹片被压弯、变形，同时在连接器周边设计限位挡墙，限制电池装入后的横向位移，防止使用过程中电池移位导致接触断开。针对3.7V锂电池的应用场景，这款连接器的额定电流能够满足常规智能手机电池的充放电需求，接触电阻控制在20mΩ以下，大电流充电时的温升控制在安全范围内，不会因为局部过热导致周边塑料件变形、失效。绝缘基座的材料阻燃等级达到V0级，即使出现极端短路情况，也不会出现明火，满足消费电子的安规要求。

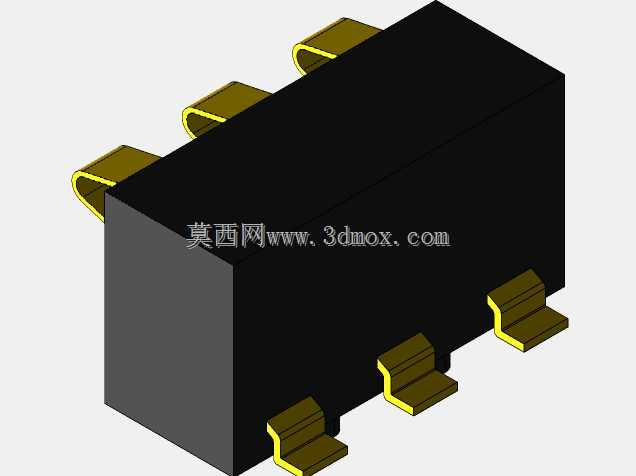

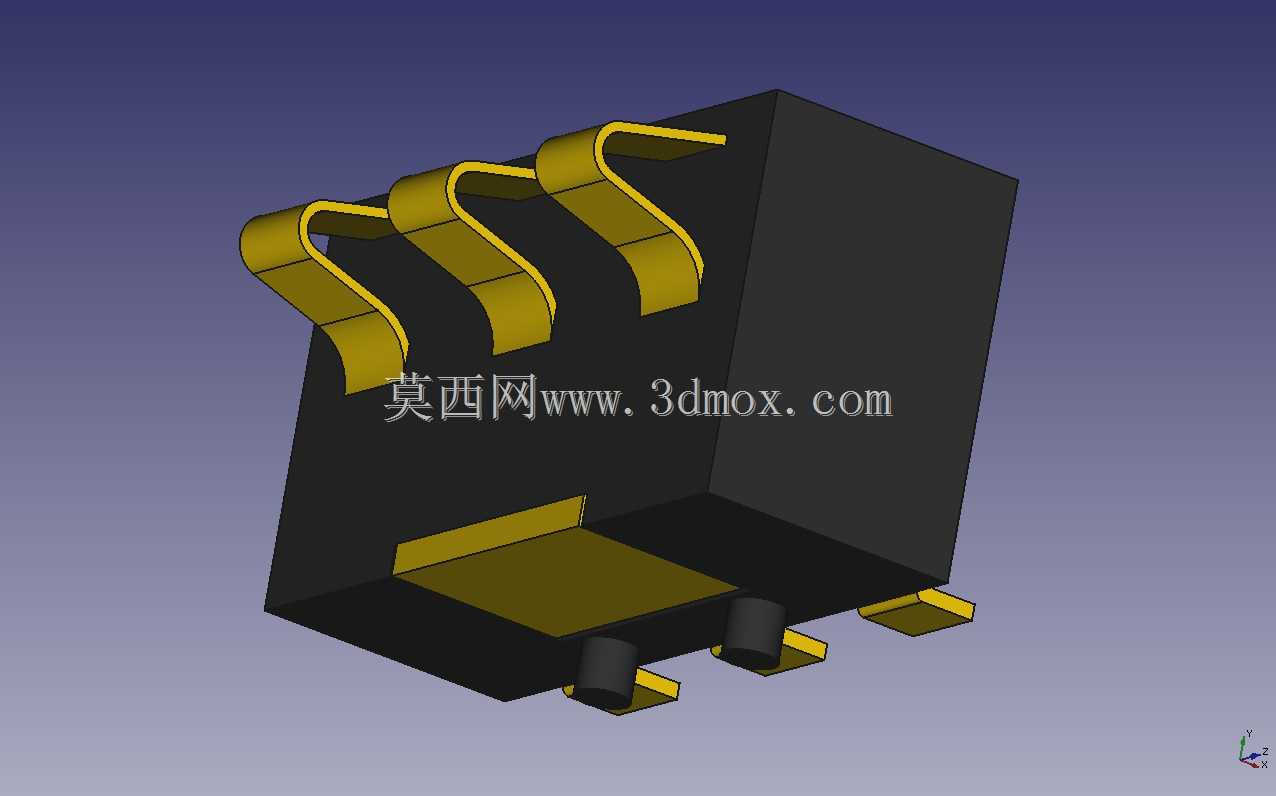

　　从三维建模的角度来看，这类连接器的建模重点在于弹片的悬臂结构与接触曲面的还原，建模时需要准确还原弹片的自由状态高度、压缩后的行程范围，以及基座的定位特征、焊盘尺寸，方便结构工程师在整机堆叠时准确预留安装空间，检查干涉情况。建模时需要特别注意弹片与电池金手指的接触位置仿真，模拟不同装配偏差下的接触状态，验证结构设计的可靠性，同时要还原基座的倒角、拔模角度，保证模型和实际注塑零件的工艺特征一致，方便后续做结构干涉检查、装配仿真时的准确性。这类连接器虽然属于小型电子零部件，但在整机可靠性中扮演着至关重要的角色，一旦接触失效，直接导致设备断电、无法开机，因此在设计建模时，每一个尺寸公差、形位公差都需要严格匹配实际物料参数，不能随意简化特征，否则会导致结构设计阶段的验证出现偏差，后续开模、试产时出现组装问题。
