STEGO机柜恒温控制器0-60℃调温装置

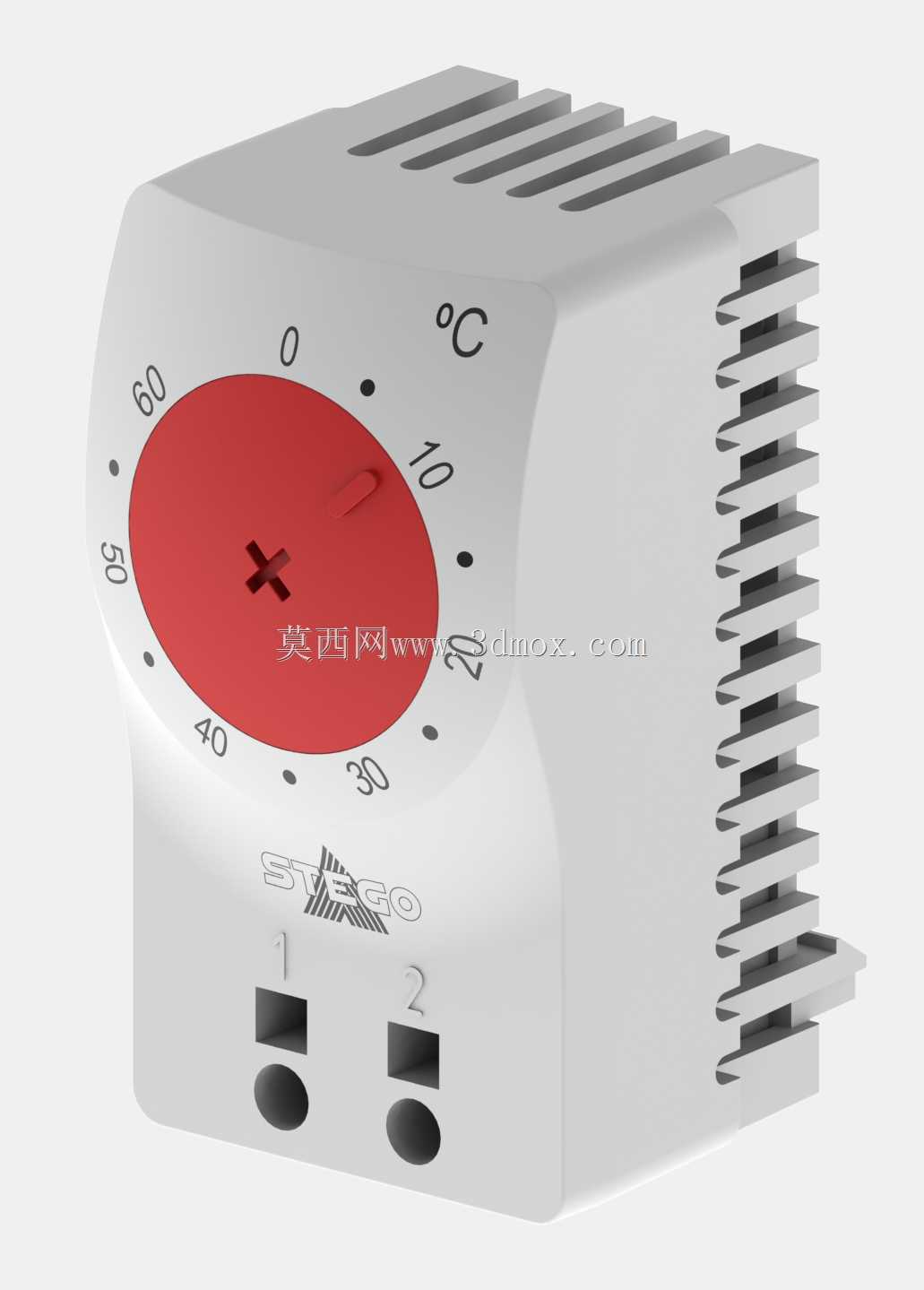

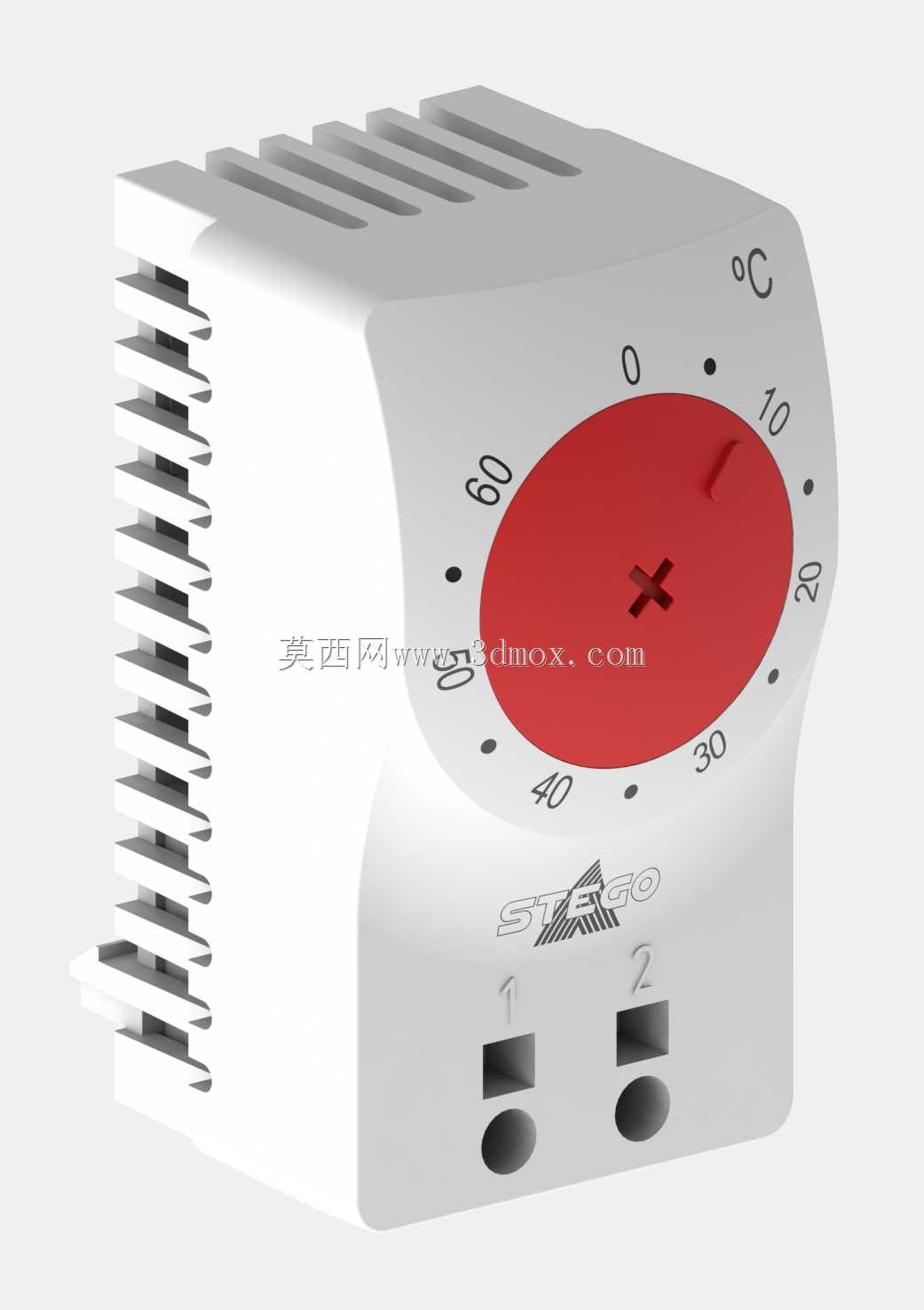

　　这款小型机械式恒温装置，核心应用场景集中在工业电气柜、户外电控箱体、通讯基站机柜这类需要维持内部温度区间的密闭电气空间里，日常作业中，不少户外部署的电控设备到了低温环境会出现元器件启动异常、凝露爬电的问题，这类恒温装置就是搭配柜内加热模块使用，当柜内温度低于设定阈值时自动接通加热回路，温度升到设定区间后自动断开，避免柜内持续高温加速线缆老化、元器件寿命折损。从结构设计来看，整体采用阻燃尼龙壳体，侧面做了整排的通风格栅，这些格栅不是随意排布的，每道格栅的间距、倾斜角度都经过考量，既可以避免大尺寸异物落入装置内部影响触点动作，又能让柜内空气自然流经内部的感温元件，保证温度采样的准确性，不会因为壳体遮挡出现温度检测滞后的问题。正面的温度调节旋钮做了大直径红色盘面设计，刻度从0到60℃均匀分布，旋钮表面做了十字防滑槽，现场调试的时候哪怕戴着手套也能精准拧动设定温度，不需要额外借助工具，旋钮周边的刻度做了凹凸刻印，长期使用也不会因为擦拭、积灰出现刻度模糊的问题。装置底部设置了两个标准的接线端子位，端子孔位间距符合通用电气安装的安全爬电距离要求，接线时可以直接用常规十字螺丝刀完成压线操作，不需要特殊的接线工装。

　　安装边界上，这款装置采用标准的35mmDIN导轨卡扣设计，和柜内常用的断路器、继电器的安装方式完全兼容，不需要在柜体安装板上额外打孔固定，直接卡入导轨就能完成固定，整体外形的突出高度控制在合理范围，不会和柜内走线槽、其他元器件出现安装干涉，哪怕是深度较浅的小型壁挂电控箱也能顺利装下。从功能逻辑上看，这款装置采用双金属片感温的机械结构，不需要额外供电就能完成温度检测与触点通断动作，相比电子式温控器，抗电磁干扰能力更强，在变频柜、高压柜这类强电磁干扰的场景里也不会出现误动作，触点的载流能力可以直接匹配常规功率的柜内加热器，不需要额外搭配中间继电器转接，能简化柜内的接线回路，减少故障点。

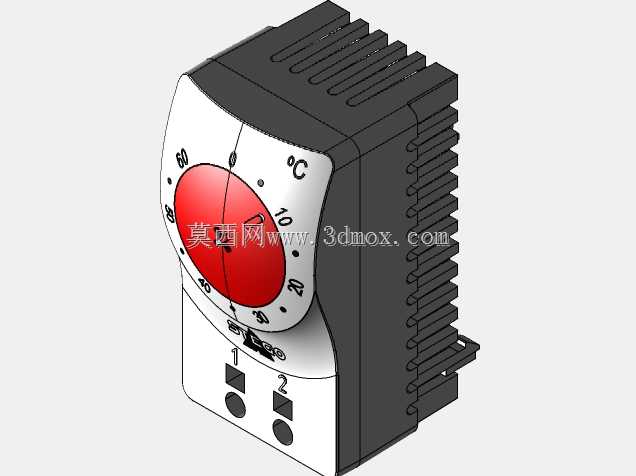

　　实际做柜体结构设计的时候，这类温控装置的安装位置通常选在柜体上部三分之一的区域，避开加热器直吹的位置，同时要保证周边没有大面积的元器件遮挡通风路径，这个模型还原了装置的所有安装接口、外形细节，包括壳体的散热筋结构、旋钮的刻度标识、底部的接线孔位、背部的导轨卡扣结构都做了精准复刻，在做柜体三维布局的时候，可以直接导入这个模型完成干涉检查、安装空间预留，能避免实际装配时出现尺寸不匹配、安装位冲突的问题。装置的壳体边角都做了圆弧过渡处理，没有尖锐的飞边棱角，现场安装接线的时候不会划伤操作人员的手部，壳体表面做了哑光磨砂处理，不容易积灰，日常运维的时候只需要用干布擦拭就能清理表面浮尘，不需要特殊的清洁维护。

　　在做三维建模的时候，这类温控装置的细节还原重点要关注几个部分：一是背部导轨卡扣的弹性结构尺寸，要保证卡扣和标准DIN导轨的配合间隙符合实际装配要求，不能出现卡入过松或者卡不进去的问题；二是正面旋钮的转动角度范围，要和0-60℃的刻度区间对应，做机构动画演示的时候可以准确体现温度调节的动作逻辑；三是侧面通风格栅的壁厚，要和实际产品的注塑壁厚保持一致，不能出现壁厚不均导致的建模失真，影响后续的渲染效果或者3D打印验证。
