防爆型反射器壳体结构三维设计

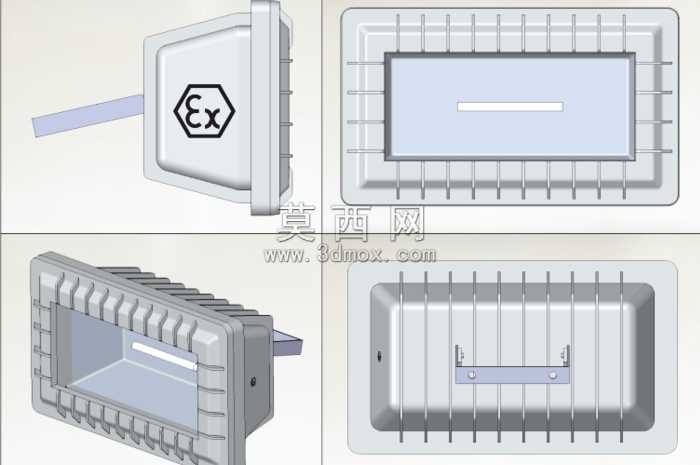

本作品为防爆型反射器的完整壳体结构三维设计，采用SolidWorks完成全参数化建模，整体围绕隔爆型工业配件的防护需求展开设计。建模过程中首先完成壳体主体的基准定位，针对防爆设备的结构强度要求，在壳体外表面均匀排布纵向加强筋结构，筋条采用等距阵列特征生成，既保证壳体受外力冲击时的结构刚性，又能优化壳体注塑成型时的材料分布，减少壁厚不均带来的形变问题。壳体主体采用分体式结构设计，分为前盖与底座两个核心装配部件，前盖预留透光窗口安装位，窗口边缘设计阶梯式密封槽结构，可配合密封胶条实现IP65级以上的防护效果，满足户外工业场景的防尘防水需求。底座部分设计有集成式安装支架，支架上预留两个对称的固定安装孔，孔位周边做加厚凸台处理，避免安装锁紧时壳体出现应力开裂问题，同时底座侧面设计有穿线过孔，过孔位置配套设计线缆密封锁紧结构，保证隔爆腔体的完整性。材质渲染阶段，壳体主体采用哑光浅灰色工程塑料材质，模拟增强阻燃ABS的表面质感，加强筋与壳体主体做同材质一体化渲染，还原注塑件一体成型的真实效果；安装支架部分采用金属质感渲染，模拟镀锌钢板的哑光金属表面，区分不同部件的材质属性。设计过程中重点考量防爆标识区域的结构处理，在壳体外侧预留平整的标识模压位，可直接模压Ex防爆标识，无需后续额外粘贴标识，提升产品在恶劣工况下的标识耐久性。整体装配结构采用卡扣加螺丝锁紧的复合连接方式，既保证日常维护的拆装便捷性，又能满足隔爆结合面的间隙要求，所有结合面的宽度、间隙参数均符合隔爆外壳的设计规范，确保壳体内部出现燃爆时不会引燃外部易燃易爆介质。建模过程中对所有圆角特征做统一规范处理，壳体外边缘采用R2-R3的过渡圆角，避免尖锐边角带来的安装划伤问题，内部棱边做R1圆角处理，优化注塑成型时的熔体流动路径，减少内部应力集中。
