小型插针式电源变压器三维结构设计

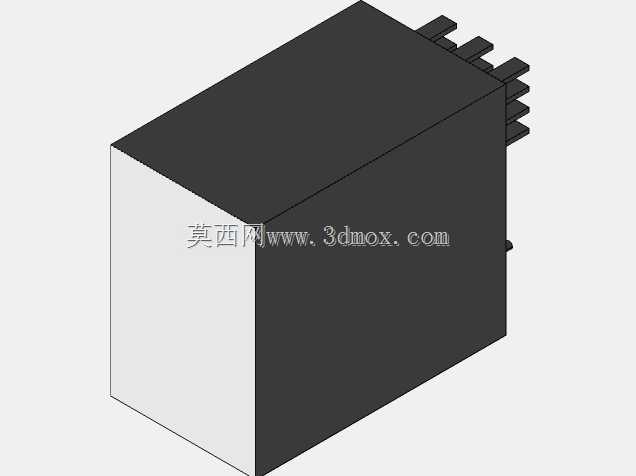

　　外壳一侧伸出多根平行排列的直插式引脚，引脚间距按照常规PCB焊盘网格标准设计，能够直接对应印刷电路板上的预设焊盘孔位，波峰焊工序中可以一次性完成所有引脚的焊接固定，不需要额外的定位治具辅助，能有效提升SMT及后焊工序的组装效率。设计过程中需要严格控制外壳的外形尺寸边界，立方体主体的长宽高尺寸需要匹配板上预留的安装空间，引脚伸出长度既要满足焊接时的焊锡浸润深度要求，又不能过长导致引脚穿透PCB后触碰板底的金属壳体或其他布线层，引脚的直径公差需要控制在合理范围内，避免插装时出现引脚无法穿过焊盘孔、或者插装后引脚与焊盘间隙过大导致虚焊的问题。在低压工控板卡、小功率消费电子供电回路的设计选型中，插针式电源变压器是实现交流电压等级转换、电气隔离的核心无源器件，这类器件直接焊接在PCB基板上，不需要额外的接线固定结构，能够大幅缩减板上供电模块的占用空间，适配小体积电子设备的紧凑布局需求。从结构设计逻辑来看，该款变压器采用封闭方型外壳结构，主体为立方体造型，外壳将内部的铁芯、绕组线圈完全包覆，一方面可以避免生产组装过程中绕组漆包线被磕碰损伤，另一方面也能减少绕组工作时的电磁外泄，降低对板上周边敏感信号线路的干扰。

　　外壳的边角做了微小的倒角处理，不会出现尖锐棱角，在自动化插件机的上料过程中，能够避免棱角卡滞在上料轨道内，提升批量组装时的上料顺畅度。从实际使用场景来看，这类小功率插针变压器常应用在小型家电控制板、工业传感器供电模块、低功耗通讯设备的电源前端，能够将市电交流电压转换为板上电路所需的低压交流信号，再经过后续整流滤波电路转换为直流电压供给主控、采样等回路使用，同时原副边绕组之间的隔离结构能够实现强电侧与弱电侧的电气隔离，避免强电串入弱电回路损坏后级芯片，也能提升设备使用时的电气安全性能。

　　在三维建模过程中，需要重点还原外壳的整体轮廓、引脚的排布位置与伸出长度，外壳表面的平整性也要做对应还原，因为部分应用场景中会在变压器外壳表面贴装绝缘胶带或者打固定胶，平整的外壳表面能够保证粘接牢固度。建模时不需要还原内部铁芯与绕组的细节结构，因为对于板卡布局设计来说，只需要明确器件的外部安装边界、引脚位置坐标，就可以完成PCB的布局布线、结构件的避让设计，内部结构不会影响板卡层面的设计工作。引脚的排布顺序需要严格对应实际器件的引脚定义，避免建模时引脚顺序错位，导致后续制作出的PCB封装与实物不匹配，造成生产时的器件无法插装。

　　外壳的壁厚设计也需要结合实际工艺考虑，这类变压器外壳多采用阻燃工程塑料注塑成型，壁厚保持均匀一致，避免注塑过程中出现缩水、缺料等成型缺陷，同时外壳的阻燃等级需要满足电子器件的安全标准，在器件出现异常过热时不会出现明火蔓延的情况。在设备整体结构设计时，变压器的安装位置需要远离板上的发热器件，比如功率电阻、整流桥等，避免长期高温环境加速变压器绕组绝缘层的老化，缩短器件使用寿命，同时变压器的安装位置也要尽量远离板上的信号采样回路，比如模拟量采样、高频通讯线路，减少电磁干扰对信号精度的影响。插针式的安装结构相比引线式变压器，焊接后的固定强度更高，在设备受到振动、冲击的工况下，不会出现引线脱落、接线松脱的问题，更适配有一定振动要求的工业类应用场景。
