PIK系列直流永磁伺服电机结构设计

　　在自动化装备的动力选型环节，直流永磁伺服电机始终是高精度转速控制、快速动态响应场景的核心执行部件，这款PIK规格的直流永磁伺服电机，针对中小功率高精度传动场景做了结构适配，能覆盖多数工业自动化设备的动力输出需求。从实际应用场景来看，这类电机常被用在精密数控机床的进给轴驱动、自动化生产线的点位定位机构、小型专用设备的转速调节单元，还有部分对动态响应要求较高的实验测试设备动力端，相比普通异步电机，它的转速控制精度更高，低速运行时的扭矩输出更平稳，不会出现普通直流电机低速爬行的问题。

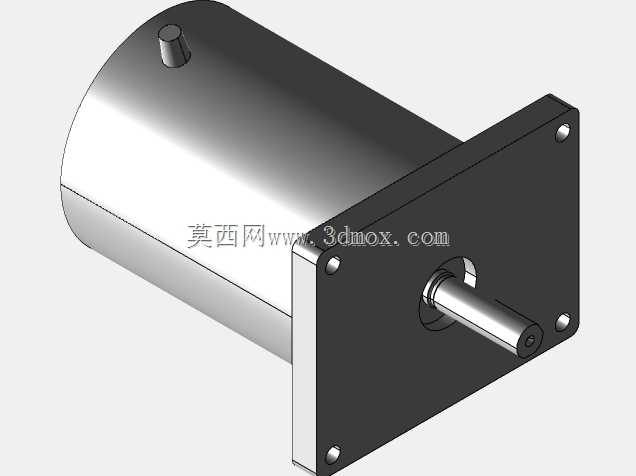

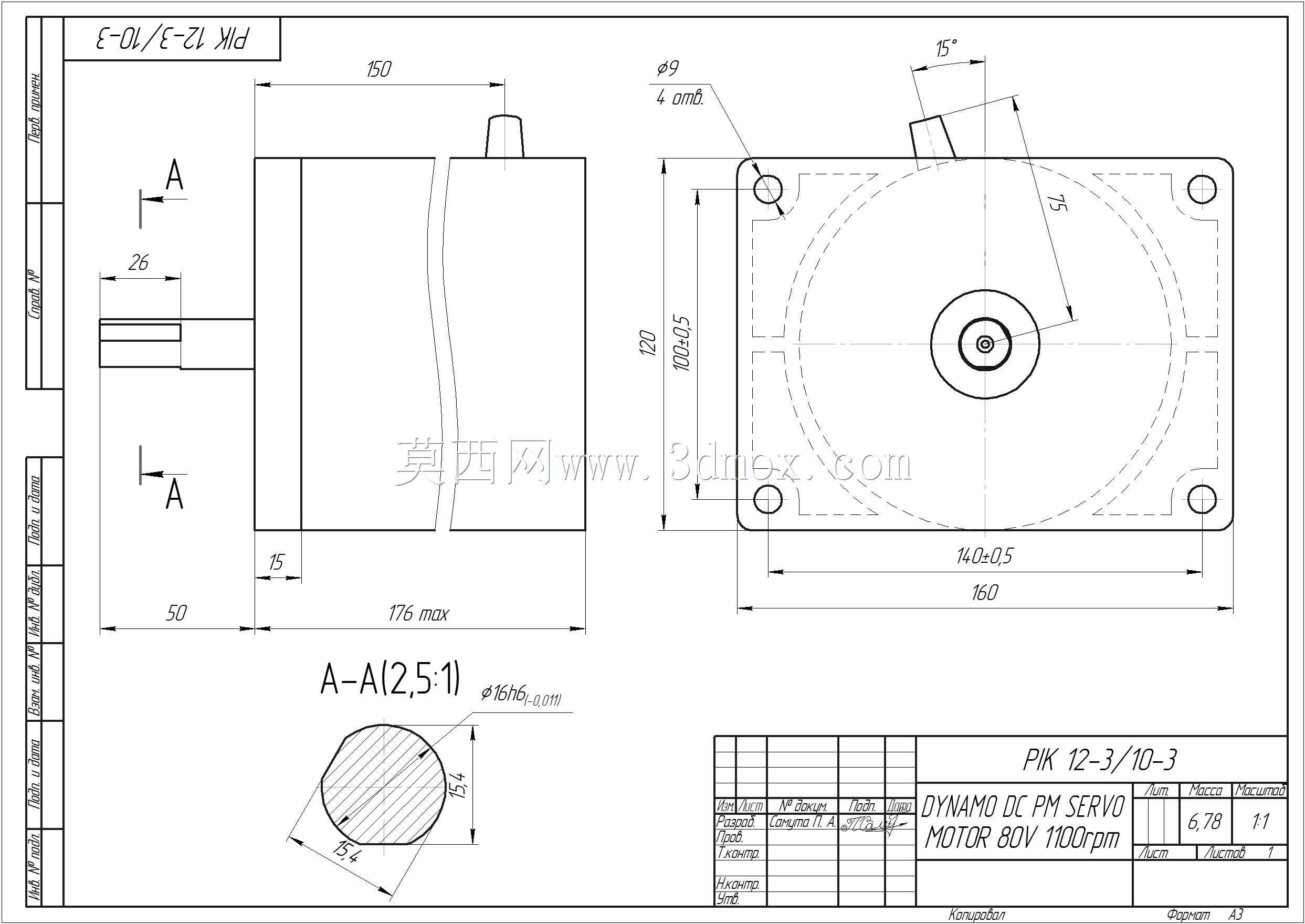

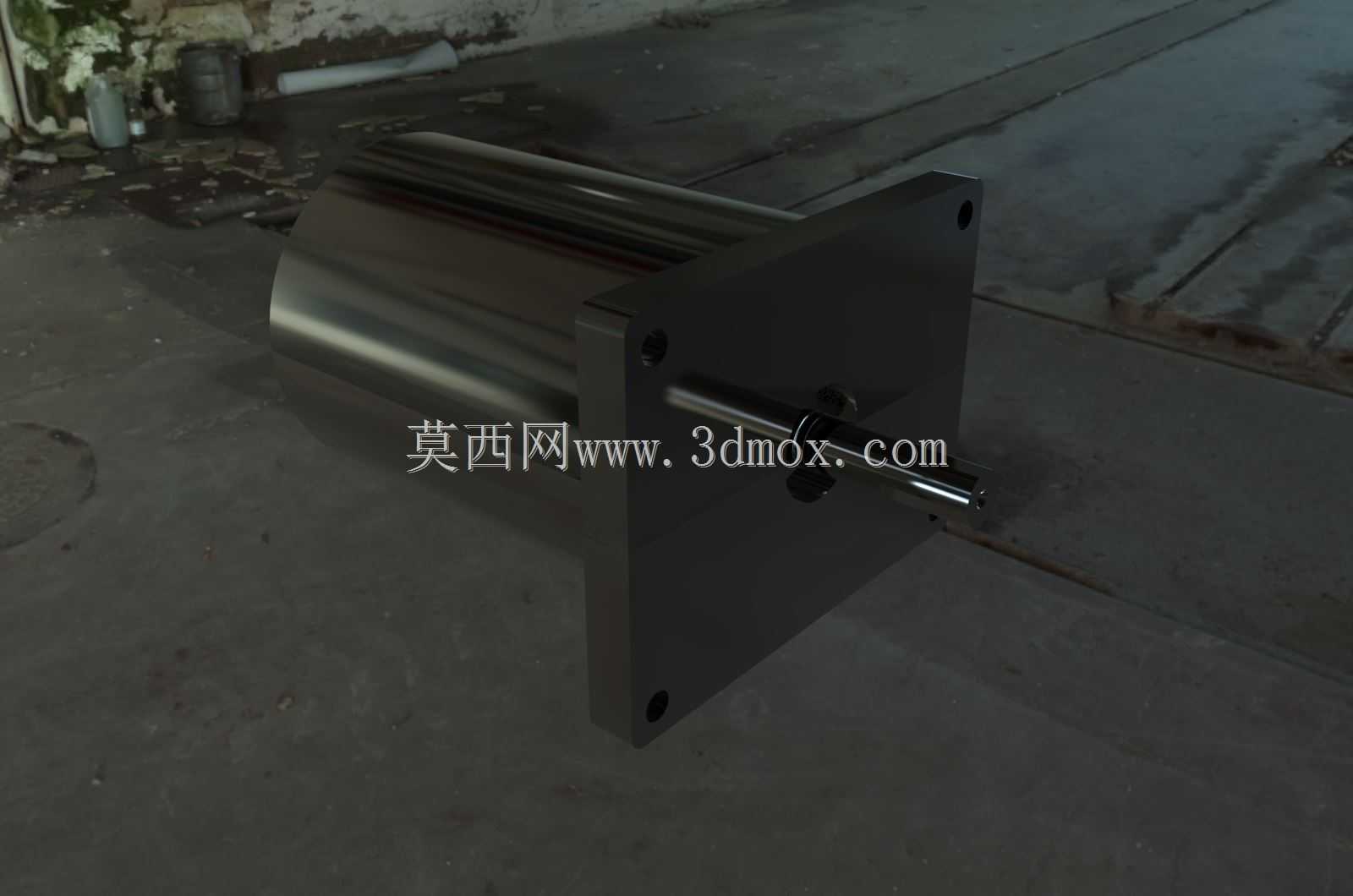

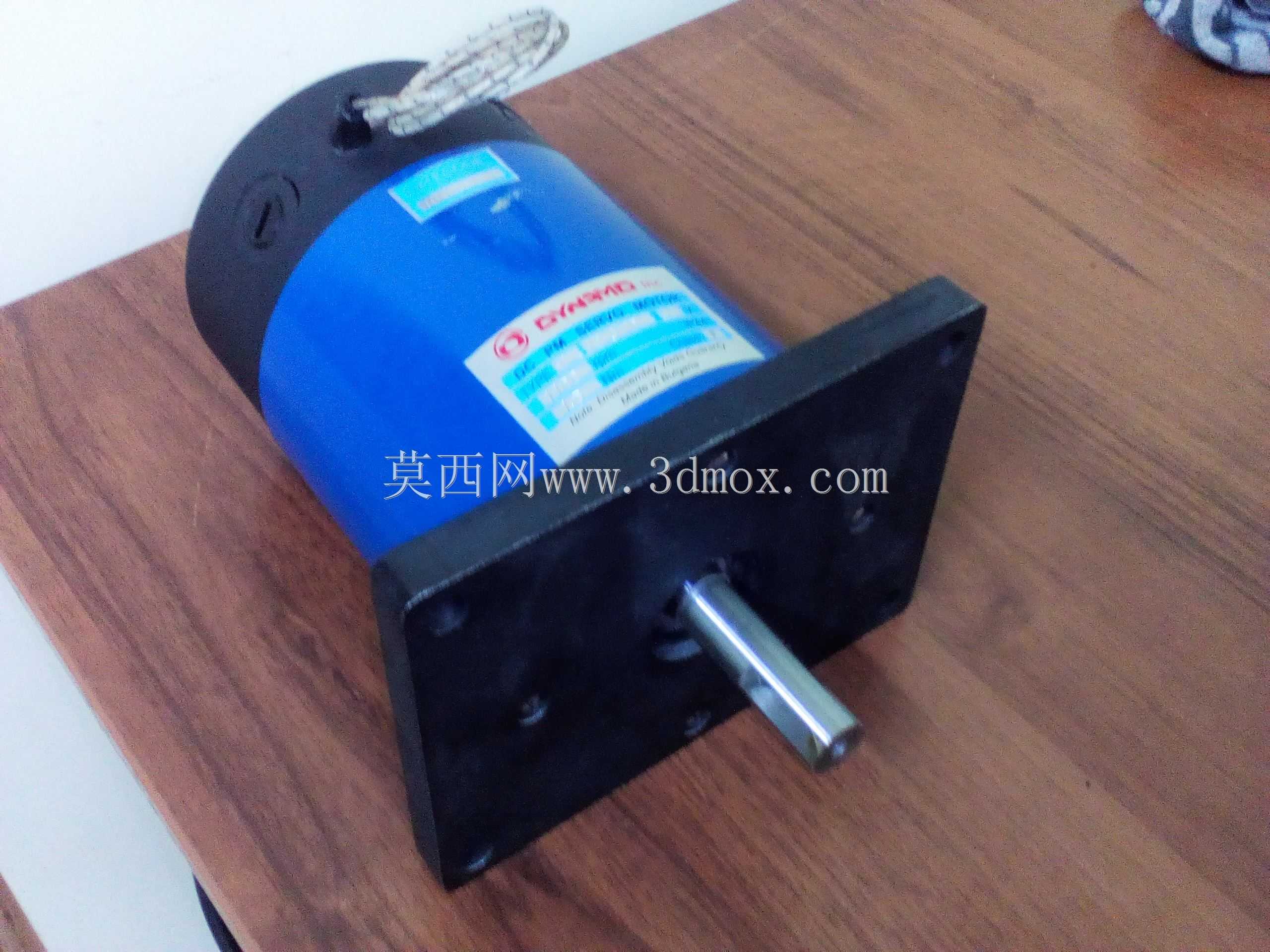

　　从功能特性上看，这款电机采用永磁体作为励磁源，省去了励磁绕组的损耗，运行时的能效表现更优，额定工况下的转速波动控制在极小范围内，输出轴的径向跳动公差符合精密传动的安装要求，带载启动时的扭矩输出足够克服负载静阻力矩，不会出现启动卡顿的情况。设计思路上，这款电机采用方形法兰安装结构，法兰端的安装孔位做了对称布局，适配市面多数标准安装支座的孔距要求，输出轴采用单伸轴结构，轴端做了标准的键槽加工，能直接配合联轴器、同步带轮等传动件使用，不需要额外做轴端改造。电机本体采用圆柱形机壳设计，机壳表面做了光滑金属处理，既可以通过自然对流散热，也能适配额外加装的散热抱箍，满足长时间满负载运行的散热需求。

　　从安装边界来看，方形法兰的安装面平面度公差控制在安装要求范围内，能保证电机安装后和负载端的同轴度，避免因为安装面不平导致的轴承受力不均问题；输出轴的伸出长度做了标准化设计，搭配不同长度的联轴器时不需要额外调整安装间距，机壳的外径尺寸适配常规的电机安装座夹持范围，不需要定制特殊的安装固定件。电机后端的结构预留了编码器安装空间，能根据实际控制需求加装不同精度的位置反馈元件，实现闭环转速和位置控制，满足不同精度等级的设备使用要求。在实际选型搭配时，这款电机的安装尺寸能和多数同功率等级的伺服电机做互换，不需要改动设备的原有安装结构，就能完成动力部件的替换，降低设备改造的设计和加工成本。

　　电机的出线端做了固定结构设计，能避免设备运行时的振动拉扯线缆导致的接线松脱问题，接线端子的排布符合常规直流伺服电机的接线定义，电气接线时不需要额外查阅特殊定义，能减少现场接线的出错概率。从结构细节来看，电机的前后端轴承采用深沟球轴承搭配，能同时承受径向和一定的轴向负载，满足带轮、齿轮等不同传动件的受力要求，轴承端的密封结构能阻挡车间环境里的粉尘、切削液进入电机内部，延长电机在工业现场的使用寿命。机壳和前后端盖的配合面做了止口定位，装配时能保证定子和转子的同轴度，减少运行时的电磁振动和噪音，永磁体的固定结构做了防松处理，能承受电机快速加减速时的冲击力，不会出现永磁体移位导致的扫膛问题。
