移动式滚筒通用土壤筛分设备结构

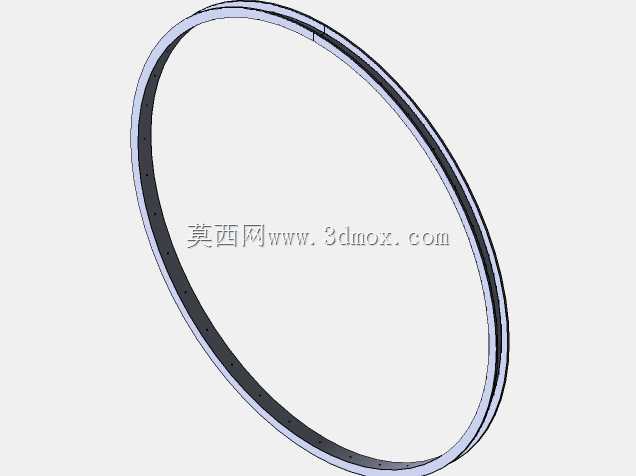

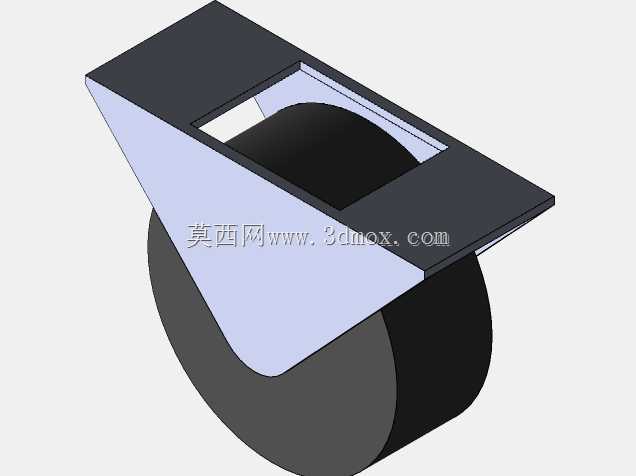

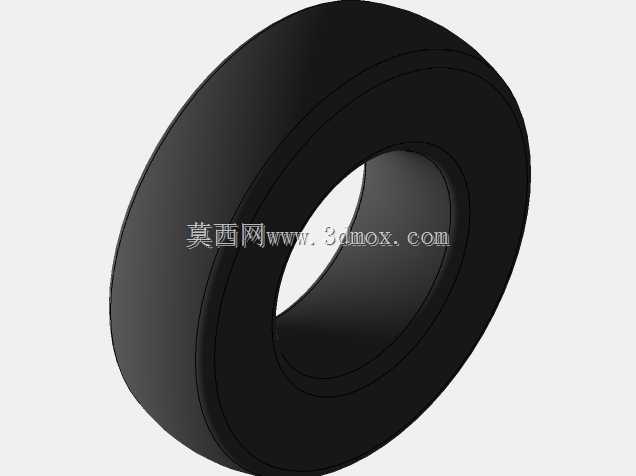

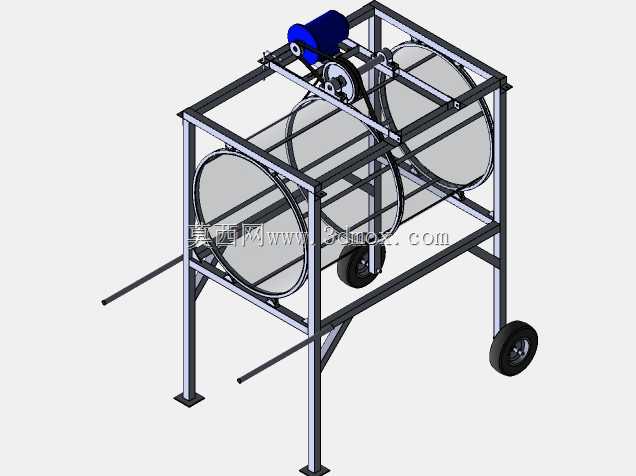

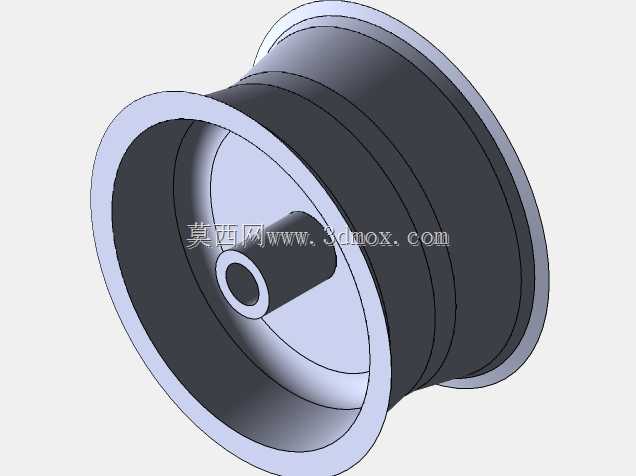

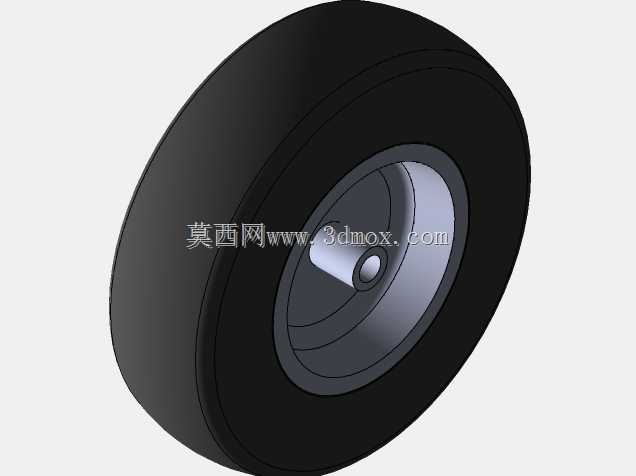

　　这款滚筒式土壤筛分设备，主要面向田间土壤采样预处理、苗圃栽培基质筛分、小型工程回填土粒径分级这类作业场景，区别于大型固定式筛沙设备，整体采用可移动框架结构，底部配置两个实心橡胶脚轮，框架后端延伸出两根推拉扶手，单人即可完成短距离转场，不需要额外吊装转运，适配零散地块、户外临时作业点的灵活使用需求。设备核心筛分部件为倾斜布置的卧式冲孔滚筒筛网，滚筒通过两端的辐条式支撑圈固定在中心转轴上，筛网孔径可根据实际筛分粒径需求更换，作业时物料从滚筒高端的进料口送入，随着滚筒的匀速转动，小于筛孔的土壤颗粒透过筛网落入下方接料区域，大粒径的石块、植物残根、结块土团则沿着滚筒倾斜方向从低端排料口送出，整个筛分过程连续无间断，相比人工手动筛土效率提升4-6倍，能有效降低户外采样作业的劳动强度。

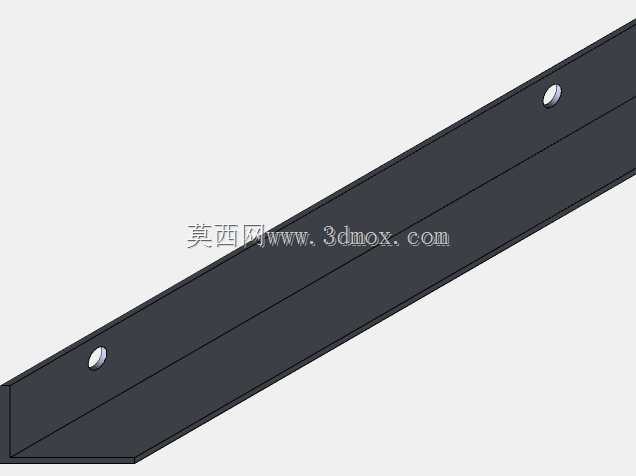

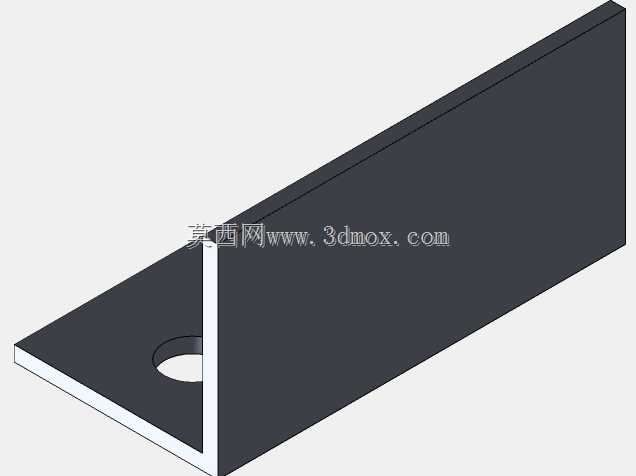

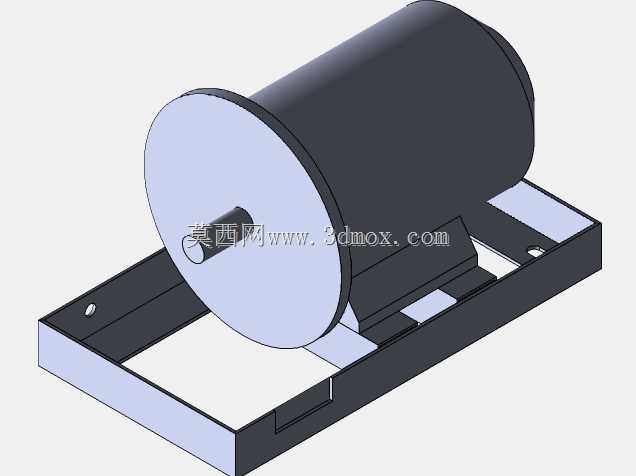

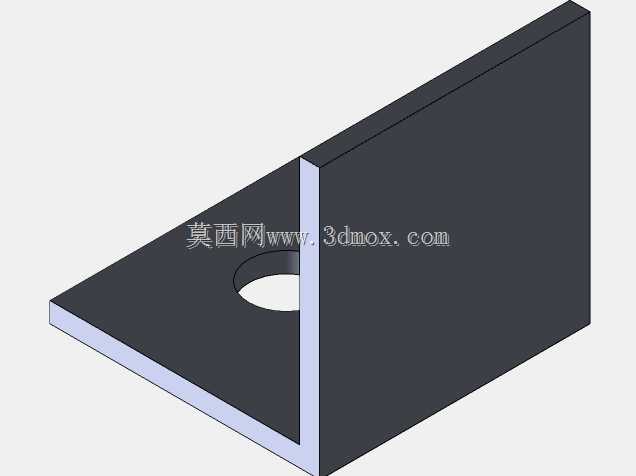

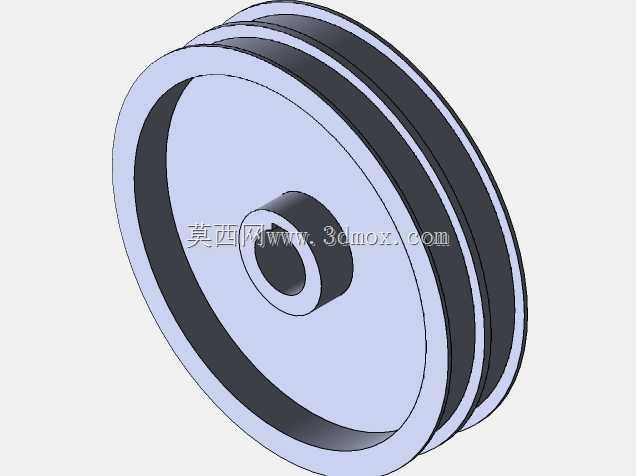

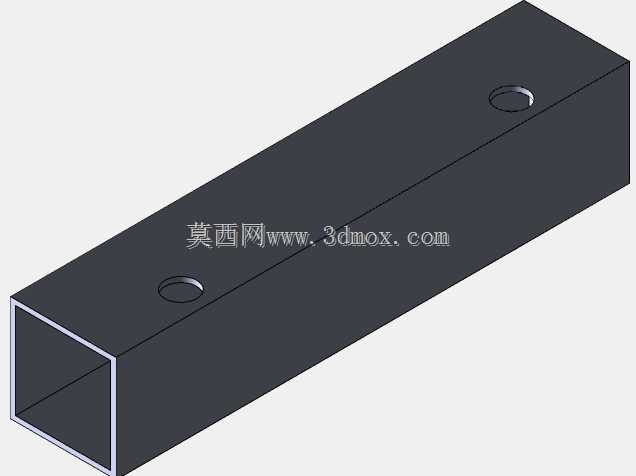

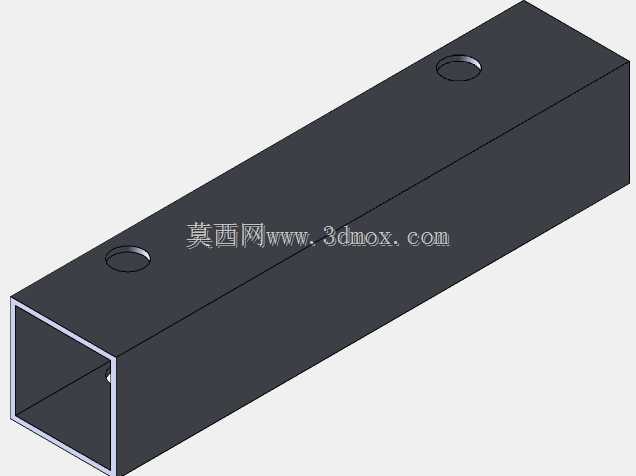

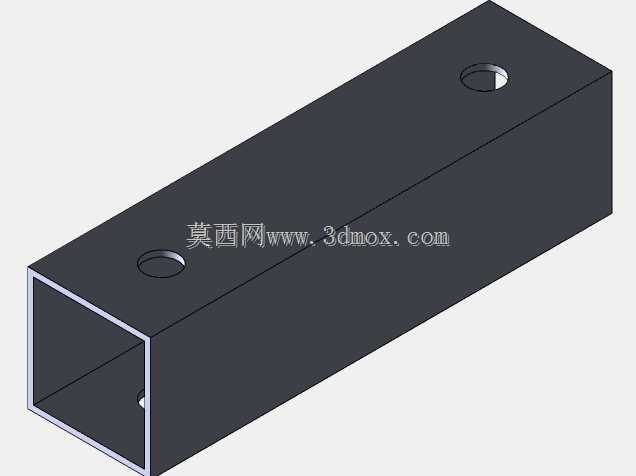

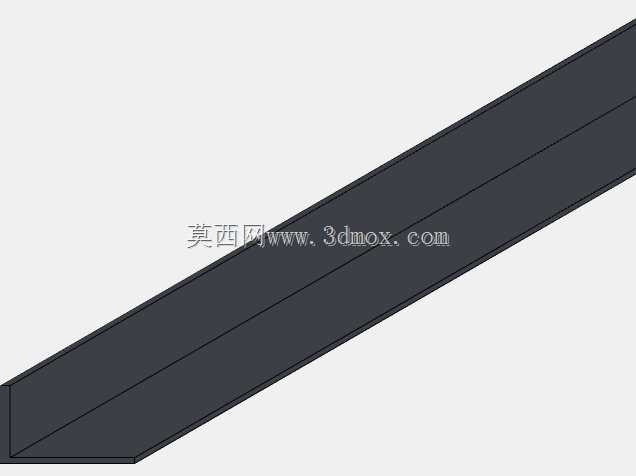

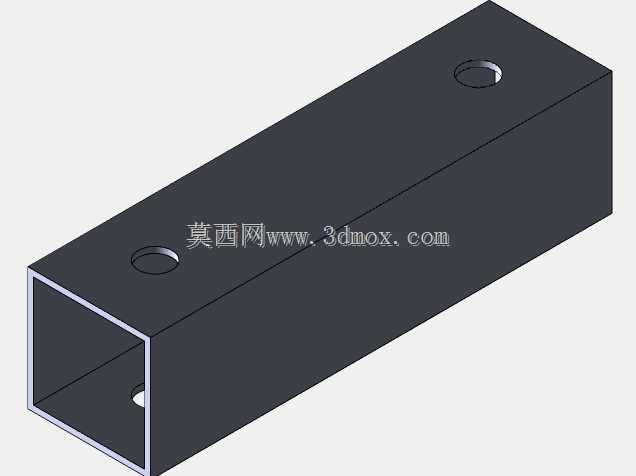

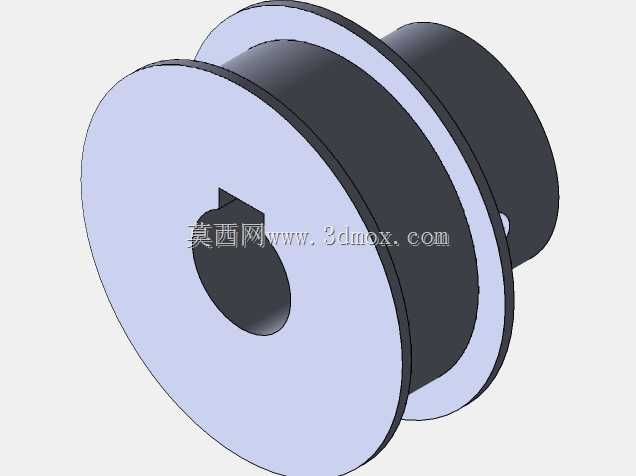

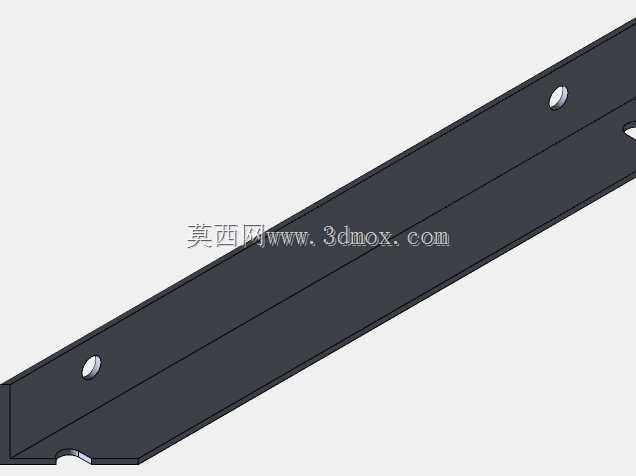

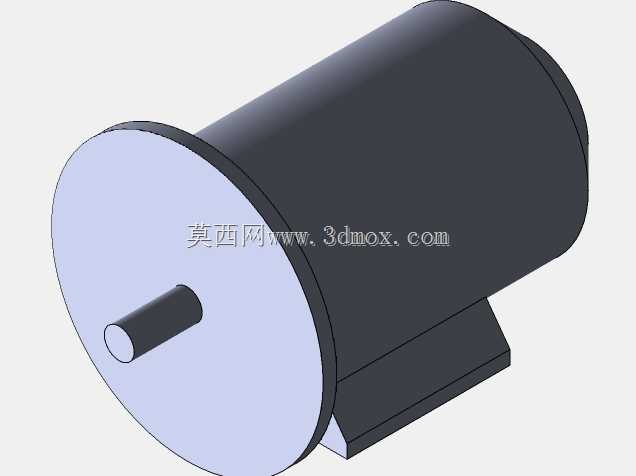

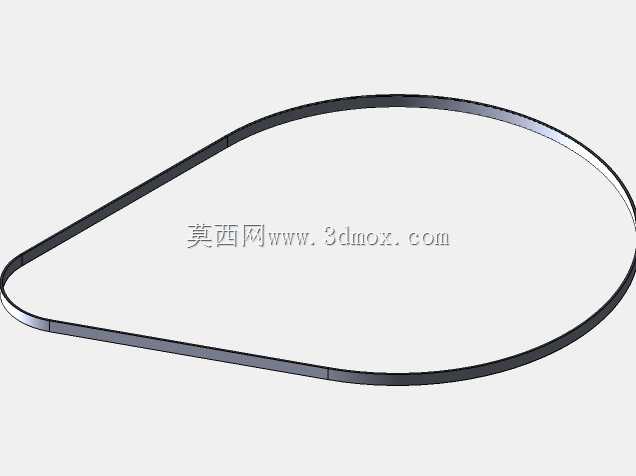

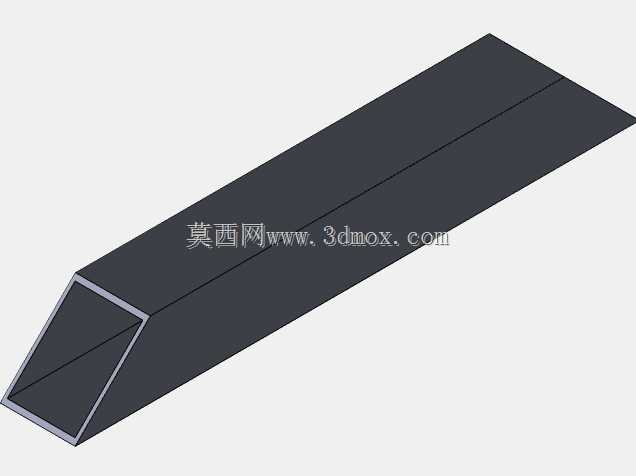

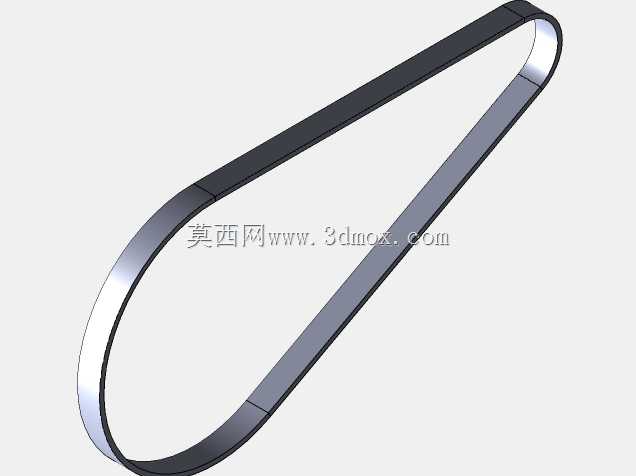

　　驱动部分采用减速电机直连链传动结构，电机安装在框架顶部的电机安装座上，通过链轮链条将动力传递到滚筒端部的驱动轮，传动链路做了半封闭防护，避免筛分过程中飞扬的尘土进入传动部件造成磨损，传动比匹配滚筒转速在25-30r/min区间，既保证物料在筒内有足够的翻动筛分时间，又不会因为转速过高导致物料被离心力贴附在筒壁无法下落。框架主体采用标准方管焊接成型，整体为矩形桁架结构，四条支撑腿底部设置了可调式支撑脚垫，作业时可将脚垫放下撑住地面，抵消滚筒转动带来的小幅振动，保证设备运行稳定性，转场时将脚垫向上翻起即可依靠脚轮移动，框架的横梁位置预留了筛网更换的操作空间，不需要整体拆解框架就能完成筛网的拆装更换，日常维护十分便捷。

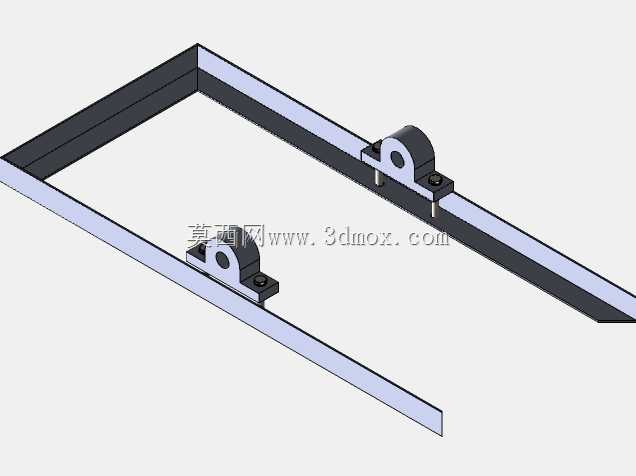

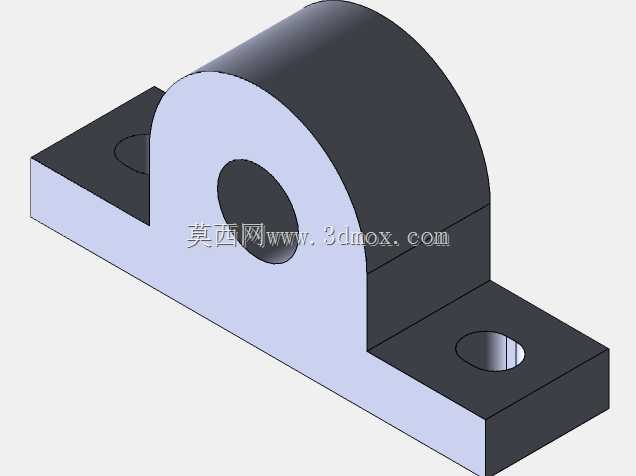

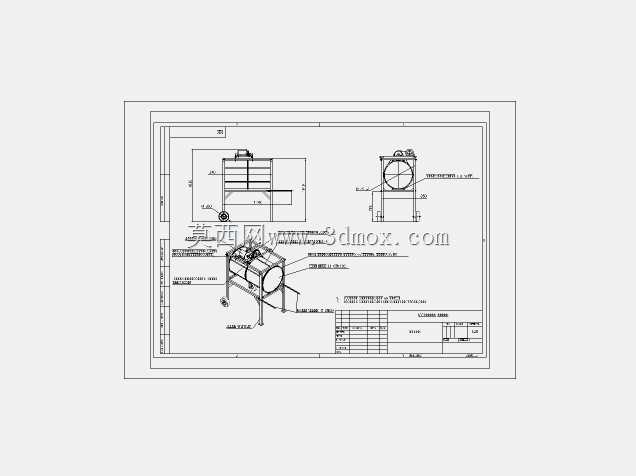

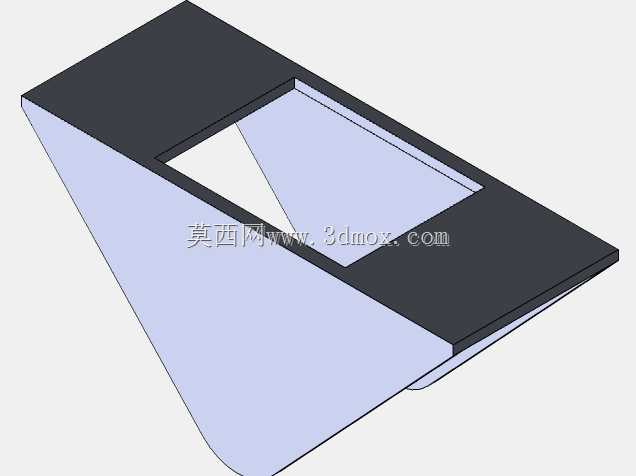

　　从安装边界来看，设备整体长度控制在1.8米左右，宽度0.8米，高度1.2米，不需要专门的固定安装基础，在平整的硬化地面或者压实的泥土地面上都能直接放置使用，进料端高度匹配人工手持铁锹上料的舒适高度，不需要额外搭建上料平台，排料端下方预留了足够的空间放置接料桶或者集料袋，筛分完成的细料可以直接收集装袋。设计过程中充分考虑了户外作业的恶劣工况，所有钢结构件都做了防锈涂装处理，转动部位的轴承都配置了防尘密封圈，能适应多尘土、高湿度的户外作业环境，滚筒的支撑结构采用双侧轴承座固定，避免长距离运行后出现转轴偏摆导致的筛网蹭碰框架问题，链传动部分设置了张紧调节结构，长时间使用出现链条松弛时可以快速调整张紧度，不需要拆解更换部件。

　　设备的重心经过配重校核，装满物料运行时不会出现倾翻风险，推拉扶手的高度设置在人体腰部位置，转场时握持发力舒适，脚轮采用耐磨橡胶材质，在碎石路面、泥土地面上推行都不会出现卡滞问题。相比传统的振动式土壤筛，这款滚筒结构的筛分设备运行噪音更低，振动幅度小，对放置地面的承载力要求更低，同时筛网的有效筛分面积更大，处理潮湿度较高的黏性土壤时不容易出现筛孔堵塞问题，因为滚筒转动过程中物料不断翻动碰撞，能自动清理卡在筛孔里的土粒，减少了人工清理筛网的频次。在实际使用场景中，这款设备不仅可以用于土壤筛分，更换不同孔径的筛网后，也可以完成细沙、堆肥、颗粒饲料、小型坚果的分级筛分作业，框架上预留的电机安装位也可以根据使用需求更换不同功率的驱动电机，适配不同处理量的作业要求，整体结构没有复杂的异形零部件，所有型材都是市场上容易采购的标准件，后期维修更换配件的成本很低，适合小型农业合作社、土壤检测单位、园林绿化施工队这类用户群体使用。
