工业用冲击式磨机整机结构三维设计

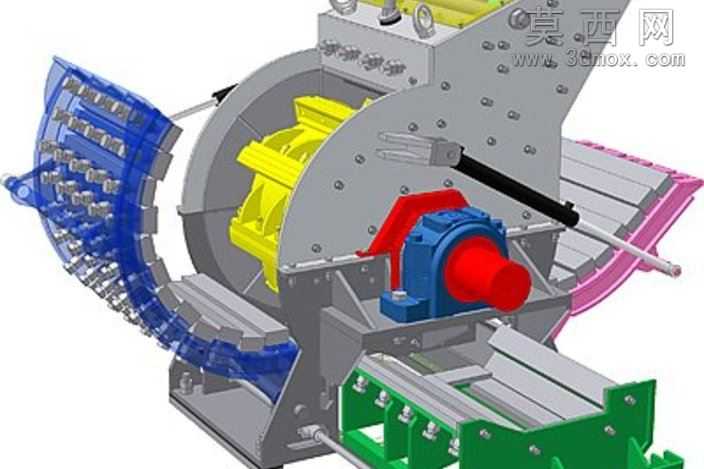

本作品为工业粉磨作业所用的冲击式磨机三维结构设计，建模过程严格遵循机械设计规范，完整还原了设备的全部核心组成部件。建模阶段首先搭建整体装配基准，以主轴组件为核心定位基准，依次完成各功能模块的结构搭建：首先构建主轴与轴承座组件，对轴承安装位、轴肩定位结构、密封配合面做了精准的尺寸还原，轴承座的螺栓连接孔、定位销孔均按照机械加工标准做了细节呈现，保证装配关系符合实际设备的公差配合要求。其次完成转子冲击组件的建模，对转子盘的安装槽、冲击锤的连接销轴、配重结构做了精细化设计，清晰展现了冲击部件在高速运转时的作业逻辑，转子与主轴的键连接、锁紧结构均做了完整还原，可直观呈现动力传递路径。之后完成机壳组件的建模，上机壳的进料导向结构、侧机壳的耐磨衬板安装位、下机壳的出料导流结构均做了分色区分，机壳的法兰连接边、紧固螺栓排布、检修开启结构都按照实际设备的结构逻辑设计，其中侧开机壳的铰接结构、锁紧手柄结构完整呈现，可直观展示设备检修维护时的开启方式。衬板部分做了独立建模，清晰展现了衬板的安装固定方式与工作面的耐磨结构设计。建模过程中对各部件的材质做了区分渲染：机壳主体采用灰铸铁质感的哑光金属材质，冲击转子部件采用高强度合金钢的亮面金属材质，轴承座采用铸钢材质，密封端盖采用蓝色工程漆质感，进料斗、出料槽根据功能不同分别采用耐磨钢、工程塑料等差异化材质表现，铰接销轴、紧固螺栓等标准件采用镀锌件的金属质感，不同材质的粗糙度、反光度参数均做了对应调整，让整体渲染效果层次分明，可清晰区分不同功能部件。整体装配逻辑清晰，所有部件的连接关系、运动干涉均做了校验，完整展现了冲击磨机从进料、内部冲击粉磨到出料的全流程结构，可直观呈现设备的工作原理：物料从上部进料口进入机壳内部后，被高速旋转的转子上的冲击部件击打，同时撞击到机壳内壁的耐磨衬板上，通过反复冲击、碰撞实现物料的粉碎，最终粉碎后的物料从下部出料槽排出。设计过程中充分考虑了设备的维护便利性，侧开式机壳结构可方便更换内部磨损的冲击锤与衬板，轴承座的外置设计方便日常润滑维护，各连接部位的密封结构可避免作业过程中粉尘溢出，符合工业粉磨设备的实际设计需求。
