单缸内燃机曲柄活塞机构三维设计

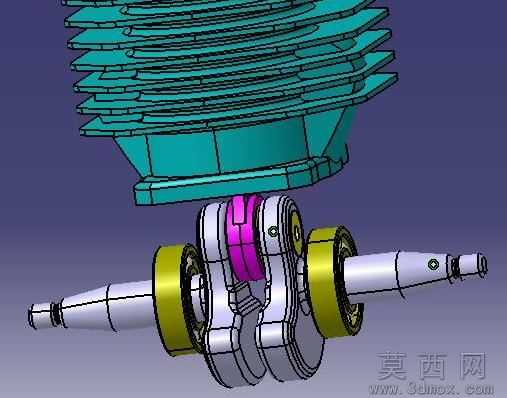

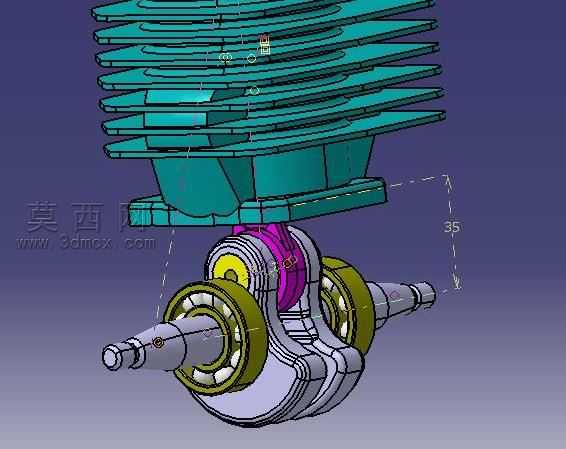

本作品为单缸内燃机核心动力总成的三维建模成果，建模过程严格遵循内燃机实际工作的结构逻辑，先完成整体装配层级的规划，将整套机构划分为气缸散热总成、曲柄连杆总成、曲轴支承总成三个独立子装配模块，再逐一对单个零件进行参数化建模。气缸部分采用带多层平行散热鳍片的一体式结构设计，建模时通过拉伸凸台生成缸体基础轮廓，再通过线性阵列命令生成等距排布的散热鳍片，每片鳍片的厚度、间距都参考通用小型风冷内燃机的实际参数设置，鳍片边缘做了微小的倒角处理，既还原真实零件的加工工艺特征，也避免模型渲染时出现锐利边缘的失真效果。曲柄连杆部分重点还原运动副的配合关系，连杆大头与曲轴曲柄销的配合面、连杆小头与活塞销的配合面都严格按照公差配合的尺寸逻辑建模，保证各运动部件之间不存在结构干涉，能够完整模拟活塞往复运动带动曲轴旋转的动力传递过程。曲轴部分的建模重点还原两端支承轴承的结构细节，轴承的滚动体、保持架、内外圈都做了独立建模，通过圆周阵列命令均匀排布滚动体，还原滚动轴承的真实结构特征。材质分配阶段，为气缸散热结构赋予哑光青绿色金属材质，模拟风冷发动机铸铝缸体的表面质感；为曲轴、轴承内外圈赋予银灰色高反光金属材质，还原钢制机加工零件的表面特征；为轴承保持架赋予暗黄色工程塑料材质，为连杆轴瓦部位赋予紫红色耐磨合金材质，不同零件的材质区分清晰，能够直观分辨各部件的功能属性。渲染阶段采用柔和的定向光源，在模型侧面打出均匀的光照，既清晰展现散热鳍片的层叠结构、轴承的细节特征，也通过柔和的阴影突出整套机构的空间装配关系，建模过程中对所有运动部件的配合间隙做了合理预留，完整还原了小型内燃机核心动力段的结构设计逻辑，可用于内燃机结构原理演示、装配教学等场景。
