化工工艺管道及仪表流程图设计

　　这套工艺图纸覆盖PFD与P&ID两类核心工程图内容，在化工、轻工、制药等连续流程生产场景中，是项目从概念设计落地到现场施工、运维全周期的核心技术依据。PFD作为工艺基础流程图，核心作用是梳理全流程的物料走向、核心单元的物料平衡关系，给新员工培训、访客流程讲解提供直观的全局认知载体，不需要标注过多管线细节与辅助控制回路，只需要把主物料流、核心工艺单元、关键物流参数的逻辑关系讲清楚，让非一线操作的相关人员能快速理解整个生产流程的核心逻辑。

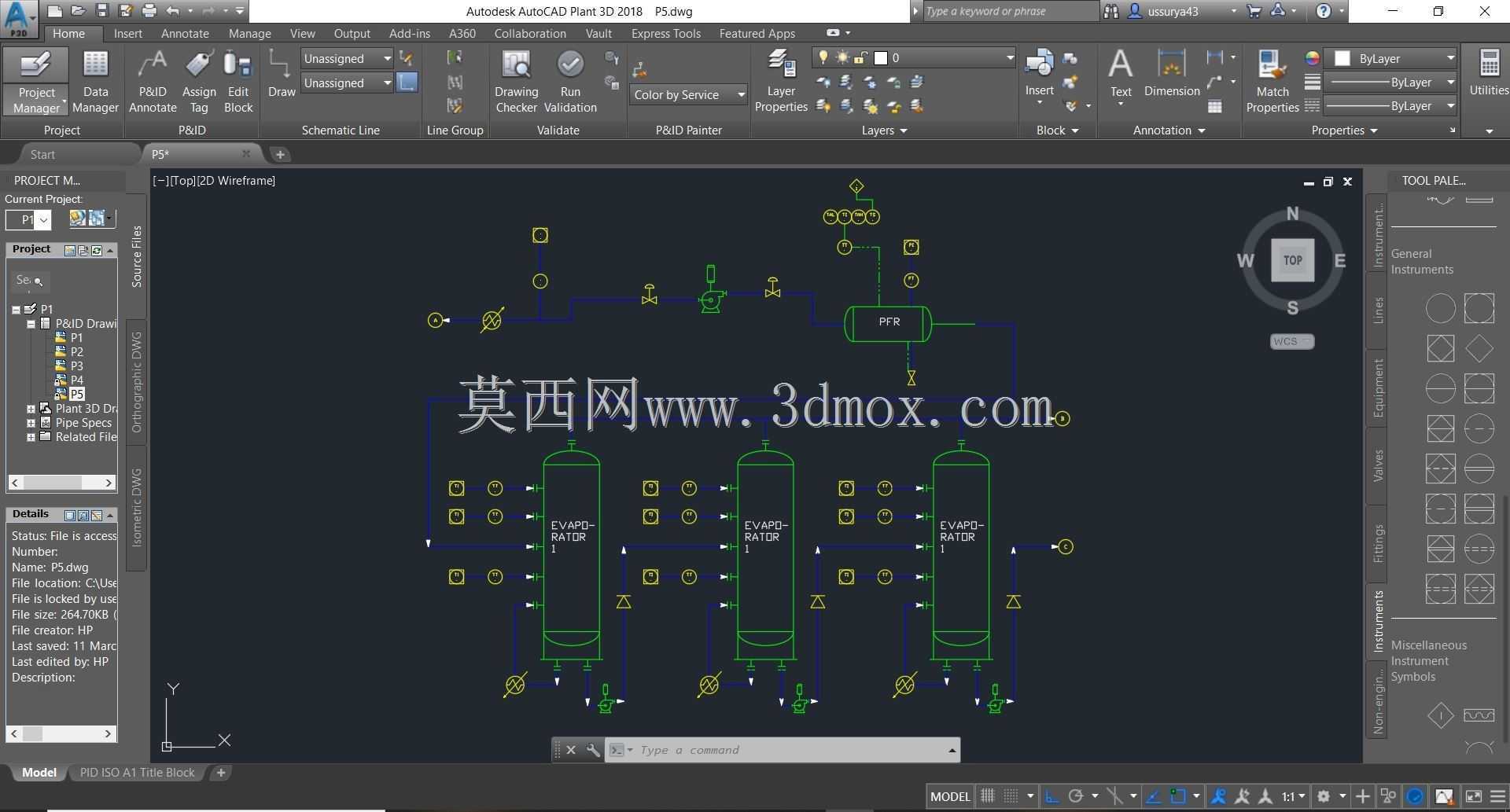

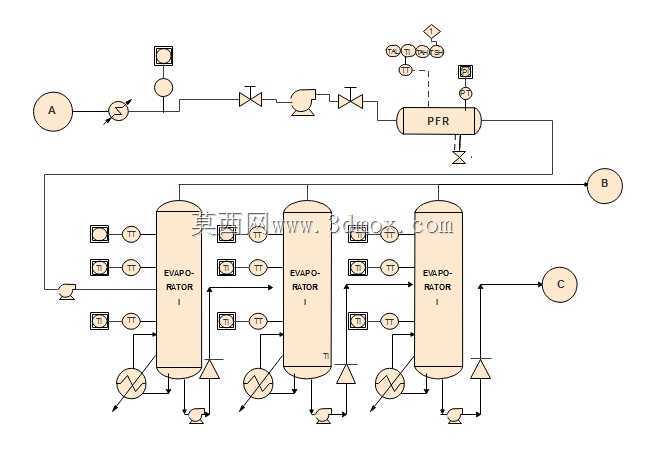

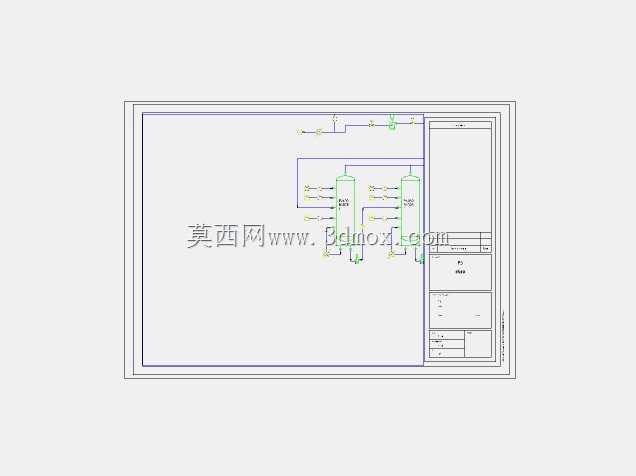

　　而P&ID也就是管道及仪表流程图，是在PFD的框架基础上做深度细化的工程图纸，覆盖了主工艺管线、辅助小流管线、所有控制循环回路、现场仪表、阀门、设备接口的全部信息，是管道施工、仪表安装、控制系统组态、日常运维检修的直接依据。从图纸呈现的内容来看，核心单元为三台并联布置的蒸发器，这类布置常见于多效蒸发、溶剂回收、废水浓缩类工艺段，三台设备采用完全一致的接口设计与配管逻辑，既可以实现单台切出检修不影响全线连续生产，也可以根据生产负荷灵活调整投用台数，适配不同产能需求。设计过程中首先要锚定核心设备的安装边界，蒸发器作为立式承压设备，需要预留足够的底部排净空间、顶部操作检修空间，设备之间的管廊间距要满足管道敷设、阀门操作、仪表安装的最小净距要求，避免后期施工出现管线碰撞、操作空间不足的问题。管线设计层面，主物料管线采用大管径沿设备正面成排布置，清晰标识物料走向，辅助的蒸汽管线、冷凝液管线、放空排净管线则沿设备侧部分层排布，不同功能的管线通过线型、标识做明确区分，避免施工阶段出现管线接错的问题。

　　仪表与控制回路的设计上，每台蒸发器都配置了独立的温度、压力、液位检测点位，配套对应的调节阀组构成单回路控制，同时在进出口总管设置汇总检测点位，实现单元整体的负荷监控，所有仪表的安装位置都预留了足够的检修操作空间，信号回路的走向在图中做了明确标识，方便后期控制系统接线与回路调试。图纸中还对所有阀门的类型、安装位置做了明确标注，切断阀选用闸阀类直通阀门减少管路阻力，调节阀组配套前后切断阀与旁通阀，满足在线检修调节阀的需求，放空、排净点位设置在管线与设备的最低点、最高点，确保投产前吹扫、检修时排净无残留。

　　在建模与绘图过程中，所有设备、仪表、阀门的图元都采用统一的行业标准图例，管线的线宽、标注样式遵循化工工艺制图规范，确保不同专业的工程师拿到图纸都能快速识别对应内容，不会出现图例理解偏差。这套图纸既可以作为工艺设计阶段的方案沟通载体，也可以作为施工阶段的交底依据，同时能给后期运维人员提供完整的流程逻辑参考，帮助运维人员快速定位故障点、理解控制回路的作用逻辑。在实际项目应用中，这类图纸需要和设备布置图、管道轴测图、仪表规格书配合使用，图纸中标注的设备接口位置、管线连接点都要和三维模型中的坐标一一对应，确保现场施工的尺寸精度，避免出现管线对接偏差。对于三台并联蒸发器的配管设计，还特意考虑了管线的应力补偿，在长距离直管段设置自然弯补偿热胀冷缩量，避免设备运行过程中管线热应力拉扯设备接口造成泄漏。控制回路的设计上，除了基础的单回路调节，还设置了联锁触发逻辑的接口标识，当某台蒸发器的液位、温度参数超出安全阈值时，能自动触发对应阀门的切断动作，切断该台设备的物料进出，不影响其他两台设备的正常运行，提升整个工艺单元的运行可靠性。
