手动黄铜内螺纹球阀三维结构设计

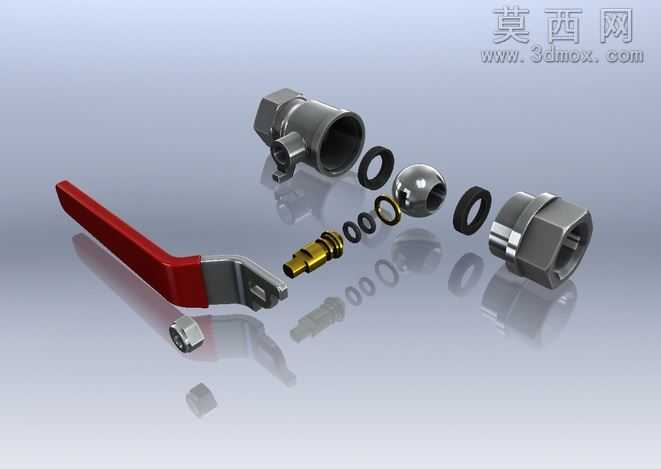

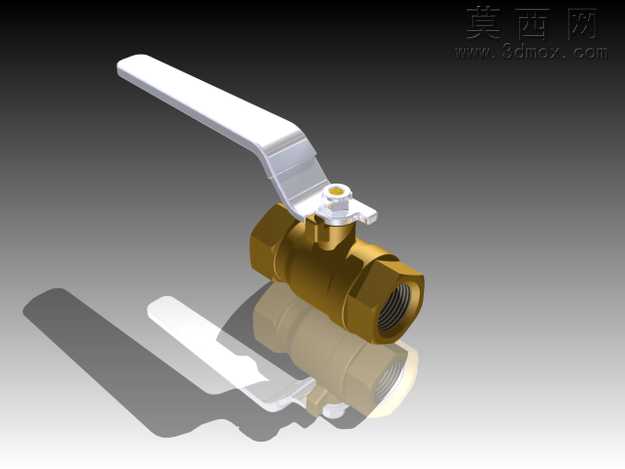

本作品为手动驱动的黄铜内螺纹球阀三维设计模型，建模阶段严格遵循民用管路球阀的通用尺寸规范，以Autodesk Inventor为核心建模工具，采用参数化草图驱动特征生成的方式完成全结构搭建。首先绘制阀体的回转截面草图，通过旋转特征生成黄铜材质的主体基座，精准还原内螺纹连接端的牙型轮廓、流道的等径通孔结构，保证流道通径与公称通径参数完全匹配，避免流通截面突变带来的流阻异常。随后依次构建球体密封副、阀杆传动结构、手柄操作组件：球体采用整球切削成型结构，表面做光滑度处理模拟抛光密封面，与阀杆的连接采用扁方传动结构，保证扭矩传递的可靠性；阀杆部位设计有轴向定位台阶与密封槽结构，模拟实际产品的防吹出与动密封装配逻辑；操作手柄采用冲压钢板折弯的形态建模，还原手柄的握持弧度、与阀杆连接的安装座结构，手柄表面做哑光金属质感处理，贴合实际民用球阀的手柄材质表现。材质渲染阶段，阀体主体赋予黄铜金属材质，调整金属度、粗糙度参数还原铸铜件经机加工后的半光泽金属质感，密封件部位赋予聚四氟乙烯哑光白色材质，手柄部位赋予镀锌钢板的冷金属质感，场景内添加柔和的环境反射与定向光源，投射出清晰的软阴影，直观呈现各部件的装配关系与外观特征。结构设计上充分考虑手动球阀的操作逻辑，手柄扳动角度与球体通孔的导通、截止状态完全对应，90度行程即可实现全开全关操作，各部件之间保留合理的虚拟装配间隙，既还原真实产品的装配公差要求，也清晰展示了球阀的内部传动逻辑：转动手柄时带动阀杆旋转，阀杆驱动球体在密封座内转动，改变通孔与管路的相对位置，从而实现管路介质的通断控制。整体模型结构完整，细节还原度高，可用于水暖管路配件的结构展示、产品选型参考、装配教学演示等场景，建模过程中对螺纹连接、动密封、扭矩传递等结构的精准还原，也能为同类阀门产品的三维设计提供参考。
