自行车车架结构三维设计作品

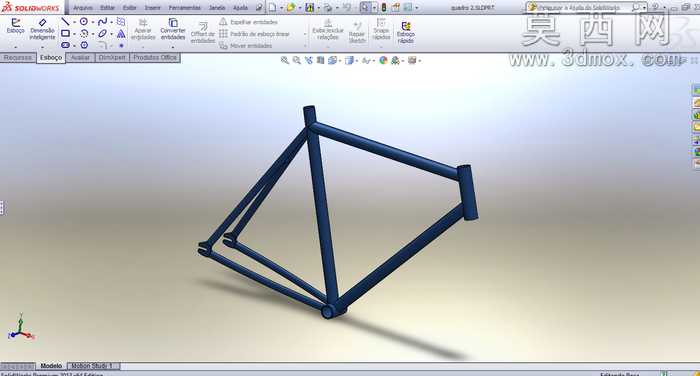

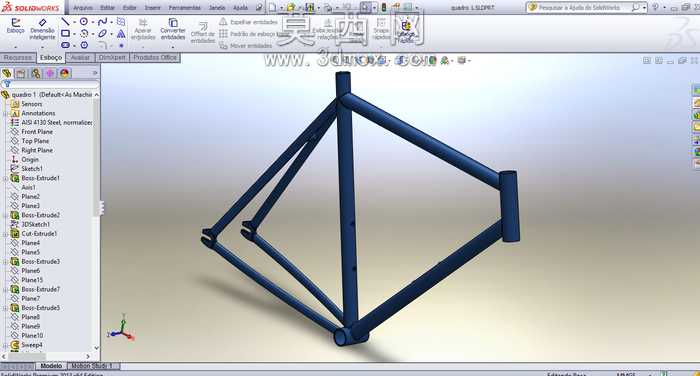

本作品为自行车车架的三维结构设计，建模阶段依托三维设计软件完成全参数化搭建，首先基于自行车骑行的人机工程学要求确定核心几何参数，明确头管、上管、下管、座管、后下叉、后上叉的相对位置与倾斜角度，保证车架整体的几何尺寸适配常规骑行场景的使用需求。建模过程中采用实体建模与焊件建模结合的方式，对每一段管材的管径、壁厚进行精准设定，还原金属管材车架的真实结构特征，对头管与前叉配合的安装位、五通位置的中轴安装结构、后叉位置的后轮安装槽位、座管的插入限位结构都进行了精细化的特征还原，确保各安装位的尺寸精度满足实际装配的公差要求。材质设置阶段针对金属管材车架的特性，为模型赋予哑光深蓝色金属材质，模拟钢制或铝合金车架的表面喷涂效果，调整材质的反光度、粗糙度参数，还原真实金属漆面的质感，同时对管材衔接的焊接位置做了细节处理，体现焊接结构的过渡特征，让模型的视觉表现更贴近真实量产车架的外观效果。结构设计层面充分考虑车架的受力特性，通过管材的三角形排布构建稳定的承重结构，上管、下管与座管形成的主三角结构承担骑行过程中的主要纵向载荷，后上叉与后下叉形成的后三角结构承接后轮的震动与载荷传递，各管材之间的衔接角度经过反复调整，在保证结构强度的同时尽可能优化车架的重量分布，兼顾骑行过程中的刚性需求与轻量化设计方向。渲染阶段采用软件内置的渲染环境，搭配柔和的漫反射光照，多角度展示车架的整体轮廓与结构细节，通过视角调整清晰呈现各管材的连接关系与安装位的结构特征，方便查看车架的整体布局与设计细节，整个建模过程严格遵循自行车车架的设计规范，所有结构特征都围绕实际使用场景的装配与受力需求搭建，可作为自行车结构设计学习、有限元结构分析的基础模型使用，也可为同类型车架的设计优化提供三维结构参考。
