小型手动螺旋起重千斤顶三维结构设计

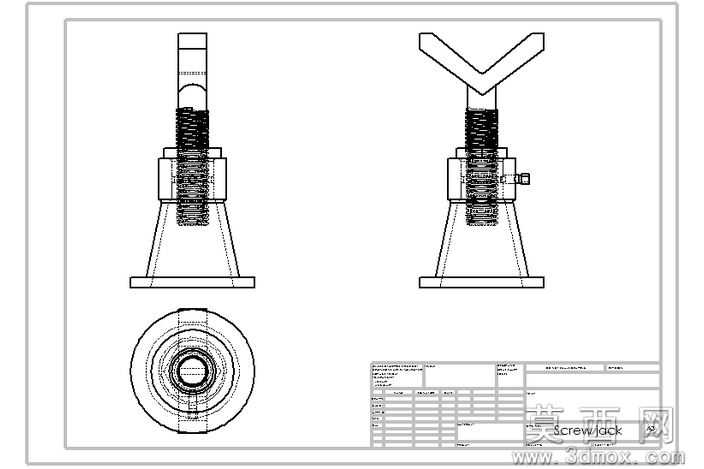

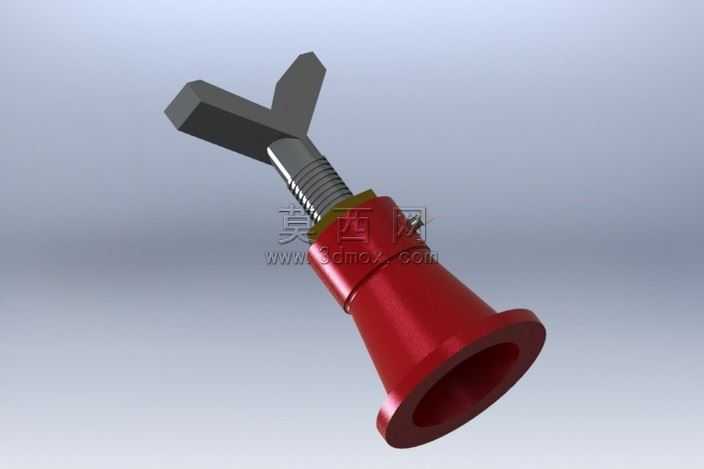

本作品为小型手动螺旋千斤顶的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建与整体装配，首先对千斤顶的核心功能结构进行拆解，分别完成底座、螺旋顶杆、手动旋拧手柄、限位衬套等独立零件的建模：底座采用上窄下宽的喇叭形回转体结构，建模时通过回转特征生成主体轮廓，底部做加厚翻边处理保证支撑稳定性，内壁预留与顶杆配合的内螺纹特征，同时在底座上部增设环形限位凸台，避免顶杆旋出超出行程；螺旋顶杆作为核心传力部件，采用梯形传动螺纹结构建模，螺纹牙型、螺距参数均参照小型手动起重工具的通用承载标准设置，保证传动过程的自锁性能与承重能力，顶杆顶端与Y型手动手柄采用过盈配合的连接结构，手柄做棱角倒钝处理，兼顾手动旋拧的施力便利性与使用安全性。材质与渲染阶段，针对不同零件的实际使用场景分配对应材质：底座部分采用喷涂红色防锈漆的铸铁材质，渲染时调整金属基底粗糙度、漆面反光度参数，还原铸铁件漆面的哑光质感，边缘处做轻微的磨损质感处理提升真实度；螺旋顶杆与手柄部分采用镀锌钢材材质，调整金属高光与粗糙度参数，呈现机加工金属件的细腻金属光泽，螺纹牙底处添加轻微的阴影层次，凸显螺纹的结构细节；整体场景采用柔和的影棚布光，主光源从斜上方投射，辅以弱补光消除结构暗部死黑，添加柔和的环境反射效果，让不同材质的质感区分清晰，整体视觉效果干净直观，能够清晰展现各部分的结构形态。装配阶段严格遵循实际机械的装配逻辑，通过同轴、重合、螺旋配合等装配约束完成整体组装，保证顶杆与底座的螺纹配合顺畅，手柄与顶杆的连接无错位，同时通过干涉检查功能排查零件间的干涉问题，确保各部件运动时无结构冲突。设计思路上围绕小型手动起重场景的使用需求，在保证结构强度与顶升行程的前提下尽可能缩小整体体积，Y型手柄的设计无需额外配套撬杆，直接用手即可完成旋拧操作，适合小吨位、小行程的重物顶升场景，整体结构简单可靠，螺纹传动的自锁特性能够保证顶升后的承重安全性，避免负载下滑的风险，各零件结构均符合常规机加工的工艺要求，无难以加工的复杂异形结构，具备实际生产落地的可行性，模型完整还原了螺旋千斤顶的核心传动与支撑结构，可用于机械原理演示、小型起重工具结构参考等场景。
