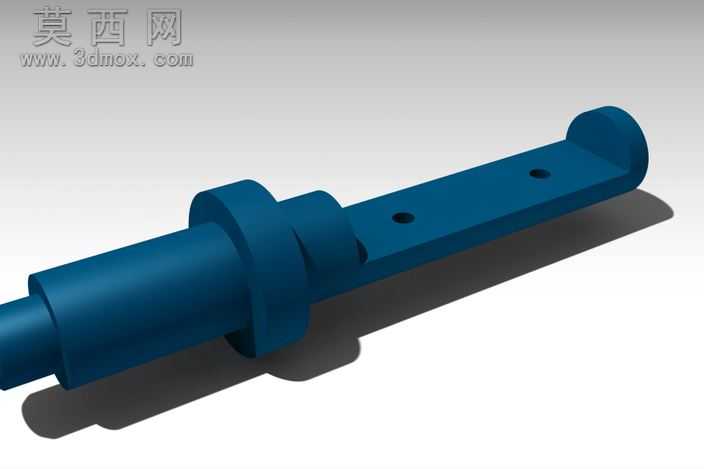

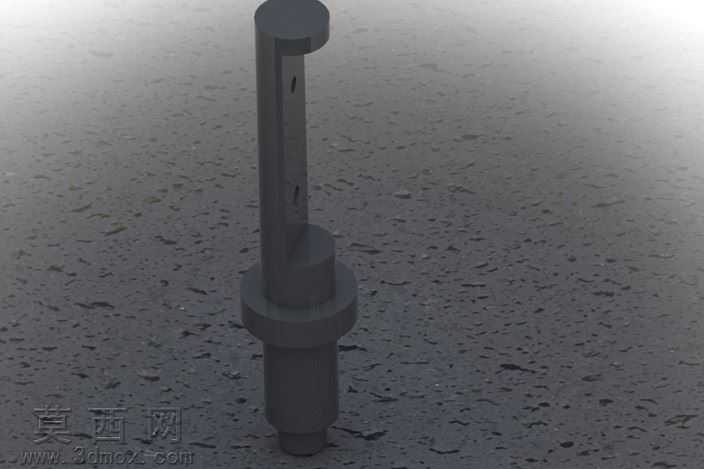

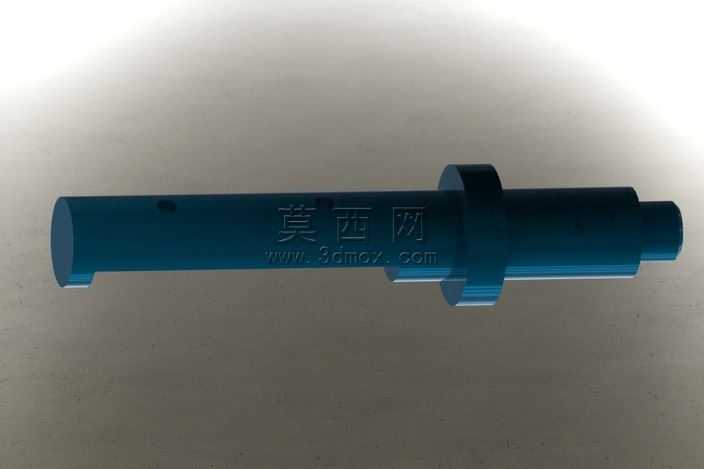

工业传动用带法兰阶梯机械轴结构

本机械轴三维建模围绕工业传动场景的实际装配需求展开，建模前期先梳理轴类零件的功能逻辑：作为传递扭矩、承载回转部件的核心构件，需兼顾周向定位、轴向限位与装配兼容性，因此采用阶梯式轴段设计，通过不同直径的轴肩实现配套轴承、传动轮的轴向定位，中部增设的一体式法兰盘可实现与端盖或连接座的端面固定，避免轴系工作时发生轴向窜动。建模过程中以回转体特征为核心基础，先绘制轴的半截面轮廓草图，严格标注各轴段的直径、长度尺寸，保证轴段过渡处的圆角参数符合机械加工的工艺要求，避免应力集中导致的轴件断裂风险；针对轴身的定位小孔特征，采用拉伸切除命令完成孔位构建，精准控制孔的深度与径向位置，满足销连接或润滑通道的功能需求。材质与渲染环节，选用工业常用的合金结构钢材质属性，调整金属材质的粗糙度、反射率参数，还原经过精加工后的轴件表面金属质感，渲染时采用柔和的侧方打光，清晰呈现各轴段的直径差、法兰盘的厚度与边缘倒角细节，直观展现轴件的结构层次。结构设计上，轴的两端分别设置适配不同装配场景的轴头结构，一端为带卡槽的轴端用于安装联轴器实现动力输入，另一端为细轴端用于配套回转支撑件，各轴段的直径差经过受力校核，既保证轴的整体扭转强度，又尽可能降低轴件自重，减少回转过程中的动不平衡量。建模全程遵循机械设计的公差配合原则，各配合轴段的尺寸预留合理的公差区间，确保三维模型可直接导出工程图用于生产加工，也可导入多体动力学软件完成轴系的装配仿真与受力分析，验证轴件在额定扭矩下的形变情况，优化结构薄弱处的尺寸参数，提升轴件的使用寿命与运行稳定性。
