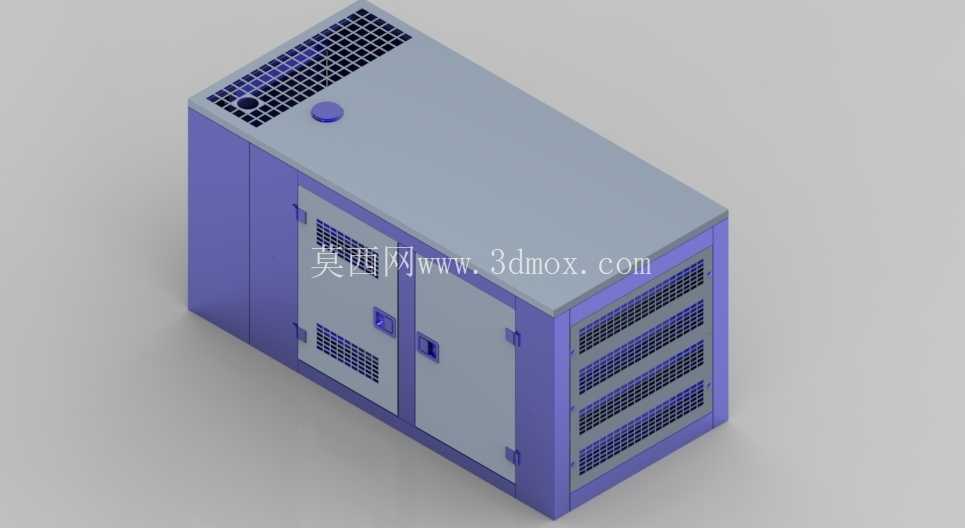

带防护外罩的静音式发电机组结构设计

　　这款带封闭外罩的动力机组，核心应用场景集中在户外临时供电、厂区备用电源、野外作业供电等对设备防护性、运行噪音有明确要求的场景，区别于开架式机组，全封闭外罩的设计首先解决了户外工况下的防尘、防淋、防异物侵入问题，避免机组核心的动力模块、发电模块长期暴露在户外环境下出现积灰、接线端氧化、部件受雨水侵蚀的问题，能有效降低复杂工况下的设备故障概率。从结构设计逻辑来看，外罩采用框架加蒙板的组合结构，主体框架使用标准型钢焊接成型，保证整体吊装、运输过程中的结构刚度，避免外罩受外力挤压出现变形干涉内部部件的情况；外罩门板设置了双开门结构，对应内部机组的日常维护点位，日常更换机油滤芯、检查接线端子、清理空滤的时候不需要完全拆解外罩，只需要打开对应位置的检修门即可操作，检修门和门框之间加装了密封胶条，既可以阻隔运行噪音向外传递，也能阻挡雨水、粉尘从门缝渗入。

　　外罩顶部设置了通风格栅与吊装点位，顶部的格栅对应机组散热系统的排风路径，热空气上升后可直接从顶部格栅排出，不会在罩体内形成热量淤积；侧面的多组通风格栅则对应进风路径，进风位置设置在机组散热器的对侧，保证冷空气可以顺畅流经机组缸体、发电机绕组等发热部件，形成完整的散热风道，同时格栅的开孔尺寸做了控制，既保证通风面积满足满负荷运行时的散热风量要求，也能阻挡较大体积的杂物、虫鼠进入罩体内部。外罩顶部预留的圆形安装位，可根据实际使用需求加装排气引管、紧急停机按钮或者防雨帽，适配不同安装场景的改造需求。

　　从安装边界来看，这类箱式机组的底部预留了标准的安装地脚孔位，可直接固定在混凝土硬化基础上，也可以配套加装移动轮组做成移动式供电站，外罩的整体外形做了倒角处理，避免运输、安装过程中尖锐边角造成磕碰损伤，外罩表面采用喷塑处理，适配户外长期使用的防腐蚀、耐候要求。设计过程中需要重点校核外罩和内部机组的间隙，尤其是检修门开启角度、散热风道的风阻、外罩自身的共振频率，避免机组运行时的振动和外罩产生共振放大噪音，门板上的锁具采用通用型工业门锁，配件通用性强，后期维护更换成本低。侧面的通风栅格采用冲压成型工艺，栅格叶片向下倾斜设置，既能保证通风顺畅，也能避免雨水顺着栅格流入罩体内部。

　　这类封闭外罩的设计，本质是在不改动发电机组核心动力结构的前提下，通过外部结构优化拓展设备的场景适配能力，让原本只能在室内或者有遮蔽场地使用的开架机组，能够直接部署在户外场地，同时通过密封结构、吸音内衬的搭配，把机组运行时的噪音控制在标准要求范围内，满足居民区、商业区域备用电源的噪音管控要求。在建模过程中，需要重点匹配内部机组的实际尺寸，预留足够的布线、管路安装空间，外罩的拼接缝隙要做错位设计，避免噪音直接通过缝隙向外传递，吊装点位的位置要和整机重心重合，保证吊装过程中设备保持水平，不会出现倾斜磕碰的问题。
