卧式单轴撕碎切割设备结构设计

　　这套卧式单轴切割设备的三维结构，核心面向工业固废预处理环节的粗碎作业场景，常见于废塑料回收、工业边角料处理、生物质原料初破碎、电子废弃物拆解分选线的首道破碎工位，区别于双轴剪切式设备的大扭矩低转速特性，该结构更适配尺寸规整、硬度适中的块状、条状物料的定尺切割，出料粒度均匀性更优，能为后续的细碎、分选、输送工序提供粒度符合要求的原料，避免后续设备因进料尺寸波动出现卡滞、负载不均的问题。

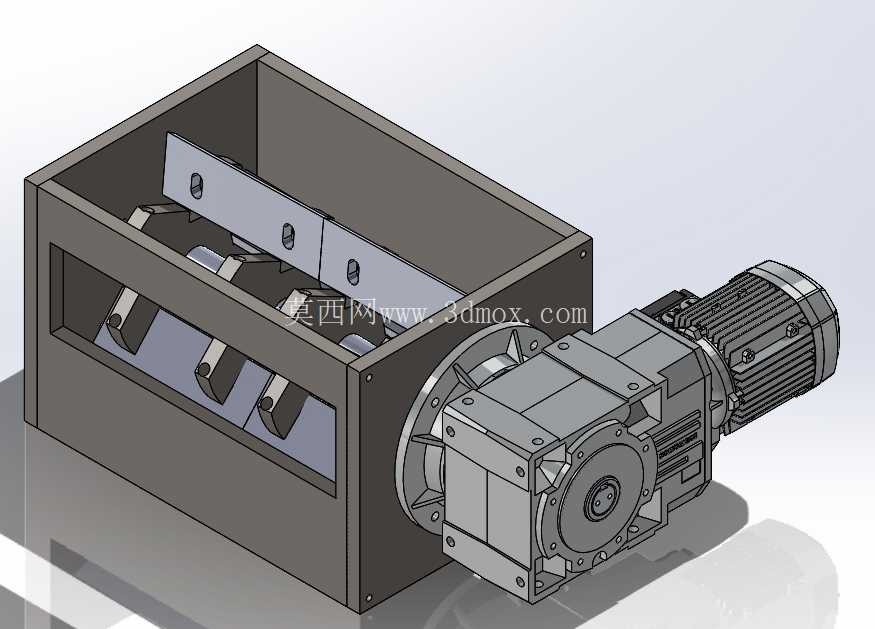

　　从结构布局来看，整套设备采用驱动端侧置的卧式排布，破碎腔体为厚钢板焊接的箱型结构，腔体内部设置有可拆卸的定刀座衬板，动刀轴沿腔体横向贯穿布置，轴体上通过螺栓固定多组排布的动刀座，动刀采用可更换的硬质合金刀片，通过螺栓压块固定在刀座上，单刀片磨损后可单独拆卸更换，无需整体更换刀轴，大幅降低后期运维的配件成本与停机时长。腔体顶部设置有进料口法兰，可直接对接上游的进料输送带、料仓或者人工投料平台，腔体底部可根据出料粒度要求配置不同孔径的筛网，符合尺寸要求的破碎后物料透过筛网落入下方出料输送设备，未达尺寸的物料会留在腔体内被刀组持续切割，直至粒度符合筛网孔径要求。

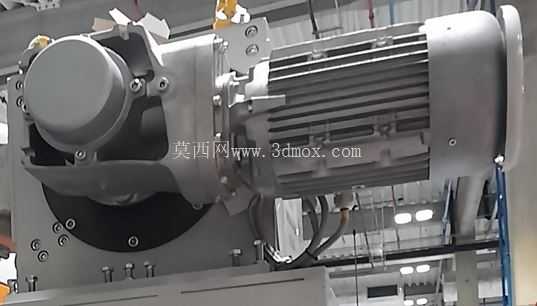

　　驱动端采用斜齿轮伞齿轮减速电机直连刀轴的传动方案，取消了传统皮带传动、链传动的中间传动环节，传动效率更高，结构更紧凑，同时减速电机的法兰直接与破碎腔体的端板通过止口定位螺栓连接，同轴度精度更容易保证，长期运行下的传动稳定性更好，能有效避免皮带打滑、链条跳齿带来的传动失效问题。刀轴与腔体端板之间设置有组合式密封结构，外侧为骨架油封，内侧为填料密封加防尘挡圈，能有效阻挡破碎过程中产生的粉尘、细小碎屑进入轴承位，避免轴承过早磨损，轴承座采用分体式螺栓固定结构，后期维护更换轴承时无需拆解整个腔体，仅需拆开端盖即可完成轴承更换作业。

　　在设计思路上，该结构优先考虑了运维便利性与结构刚性，破碎腔体的侧板采用加厚钢板焊接，外部焊接有横向与纵向的加强筋，避免长期破碎作业中腔体受冲击载荷出现焊缝开裂、侧板变形的问题；动刀与定刀之间的间隙可通过定刀座上的调节螺栓进行微调，适配不同物料的切割需求，间隙调整范围在0.5mm到3mm之间，间隙越小切割断面越整齐，出料粒度越均匀，对应的驱动负载也会相应提升，实际选型时可根据物料硬度、出料要求调整间隙参数。

　　安装边界方面，整套设备的安装基础需要做预埋钢板或者混凝土基础，设备底部的安装脚座通过膨胀螺栓或者焊接方式与基础固定，驱动端需要预留足够的电机接线、检修空间，减速电机的尾部需要预留至少500mm的检修操作空间，方便后期更换电机油封、添加润滑脂；进料口上方需要预留对接进料设备的安装空间，底部需要预留出料输送设备的布置空间，整体设备的重心靠近驱动端一侧，基础设计时需要侧重驱动端的承重能力，避免长期运行出现基础沉降导致的设备倾斜、刀轴偏磨问题。设备的润滑点主要集中在刀轴两端的轴承位、减速电机的齿轮箱，轴承位采用锂基脂润滑，每运行800小时补充一次润滑脂，减速电机齿轮箱采用工业齿轮油润滑，首次运行500小时后更换第一次齿轮油，后续每3000运行小时更换一次即可。

　　从实际使用场景的适配性来看，该结构可通过更换不同材质的刀片、调整刀轴转速、更换不同孔径的筛网，适配不同类型的物料处理需求，比如处理硬质塑料块时可采用较高的刀轴转速、较小的刀片间隙，处理木质边角料时可适当降低转速、增大刀片间隙，处理轻薄金属边角料时需要更换更高硬度的合金刀片，同时适当降低转速提升扭矩，避免刀片崩损。腔体内部的衬板同样采用可更换的耐磨钢板制作，长期受物料冲刷磨损后可单独更换衬板，无需整体更换腔体，大幅延长设备主体结构的使用寿命。
