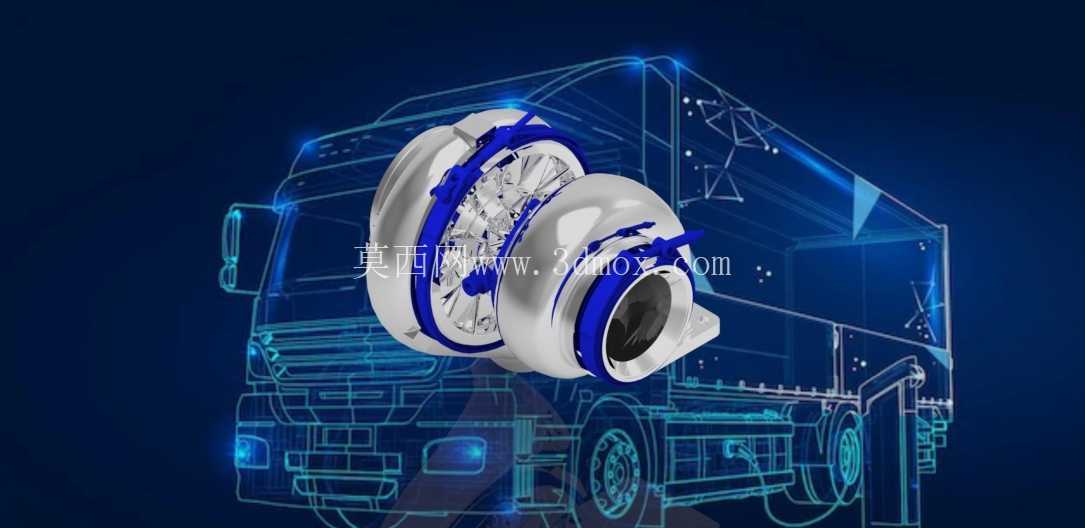

商用车涡轮增压器结构三维设计

项目分类:汽车类 发布时间:2025-02-16 ID:928368
  • 商用车涡轮增压器结构三维设计

  本次呈现的涡轮增压器三维结构,主要适配重型商用车柴油动力系统,在长途干线物流运输、工程基建重载作业、矿山短途转运等场景中,这类增压部件是提升发动机动力输出密度、优化燃油燃烧效率的核心配套组件。实际装车运行时,该部件串联在发动机排气歧管与进气歧管之间,依靠发动机排出的高温高压废气驱动涡轮端叶轮高速旋转,同轴带动压气机端叶轮压缩进入气缸的新鲜空气,让气缸内每个工作循环能充入更多氧气,在不增加发动机排量的前提下提升扭矩输出上限,同时改善低转速区间的扭矩响应,适配商用车重载起步、爬坡时的动力需求。

  从结构设计逻辑来看,整个模型严格按照车用涡轮增压器的实际装配关系搭建,涡轮壳体采用耐高热的合金材质对应结构,流道走向完全匹配废气导入的切向角度,避免排气气流出现紊流损耗;压气机壳体的扩压段曲线经过反复校核,保证压缩后的空气能平稳导出进入中冷管路,减少压气过程的能量损失。中间的轴承支撑段预留了润滑油道的安装空间,对应实际装车时的压力润滑回路,保证转子组件在每分钟十几万转的高转速工况下能得到充分润滑与冷却,避免出现轴承烧蚀、转子动平衡失效的问题。

  安装边界方面,该增压器的涡轮端进气法兰直接匹配对应排量柴油发动机的排气歧管出口尺寸,法兰面的螺栓孔位按照行业通用的安装规范布置,压气机端的出气口直径适配常规商用车进气中冷器的管路口径,中间壳体的润滑油进、回油接口位置符合主流发动机的润滑管路走向,不需要额外改动管路即可完成适配。整体外形的径向尺寸控制在发动机舱侧置安装的空间范围内,不会与周边的冷却管路、线束支架产生运动干涉,维修拆卸时不需要拆解周边过多附属部件,符合商用车售后维保的操作空间要求。

  转子组件的叶轮叶片采用前倾后弯的气动造型,在建模过程中严格还原了叶片的型面弧度与厚度分布,既保证高转速下的结构强度,避免叶片在高温高压气流冲击下出现形变断裂,又能优化气流通过效率,降低增压过程的喘振风险。旁通阀的执行机构安装位在涡轮壳体侧方,对应实际工况下的增压压力调节功能,当发动机高转速排气压力超过设定阈值时,旁通阀开启将部分废气直接导入排气尾段,避免增压压力过高导致发动机爆震、增压器超速损坏。

  整个模型的装配关系完全拆解到可独立编辑的零件层级,压气机叶轮、涡轮叶轮、密封环、轴承套、壳体连接卡箍等部件都保留了完整的配合公差参考,不管是用于动力系统的匹配选型校核,还是用于增压器结构的教学演示、改装方案的结构验证,都能直接提取对应零件的尺寸参数做进一步的工程计算。在结构细节上,壳体表面的散热筋结构也做了完整还原,对应实际运行中通过行驶气流带走壳体表面热量的功能,避免热量持续传导到轴承腔导致润滑油碳化失效;连接法兰处的密封槽位置也按照密封件的安装尺寸预留,保证装配后高温废气、增压空气不会出现泄漏,维持整个增压系统的压力稳定。
