卧式双驱动工业搅拌罐体结构设计

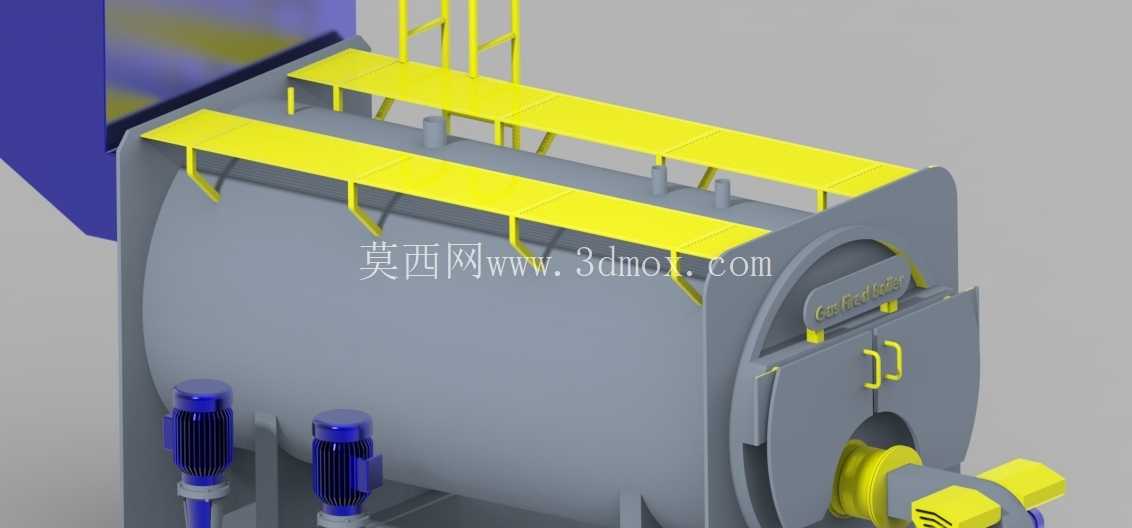

　　该卧式搅拌设备的三维结构设计，核心围绕干粉、颗粒类物料的均质混合工况展开，在建材、粉体加工、饲料生产等场景中，这类卧式搅拌结构的混合均匀度、装载率、运行稳定性直接决定产线的生产效率与成品质量。从结构布局来看，筒体采用卧式圆柱承压壳体设计，两端采用标准椭圆封头做端封，相比锥底或立式结构，卧式布局的物料填充率可提升至筒体有效容积的60%以上，同时物料在筒内的轴向、径向运动路径更长，不会出现立式结构常见的中心物料滞留、分层问题。

　　筒体顶部设置通长的操作检修平台，平台采用格栅式防滑踏板设计，两侧配置分段式防护栏杆与直爬梯，爬梯踏棍间距控制在300mm，符合工业设备操作平台的安全规范，平台与筒体上表面的安装间隙预留150mm，既方便操作人员巡检顶部的进料口、排气口、添加剂加注口，也能避免设备运行振动导致平台与筒体发生刚性碰撞。驱动端采用双电机侧置布局，两台驱动电机对称布置在筒体进料端的下部位置，相比单电机中心驱动的结构，双驱动布局可将输入扭矩分散到两根平行的搅拌轴上，单根轴的扭矩载荷降低40%左右，同时搅拌桨叶采用交错式排布，相邻桨叶的相位角差为90度，运转时可在筒内形成多股对流的物料循环，避免搅拌死角。筒体出料端采用快开式密封门结构，门体通过铰接支座与筒体端封连接，配套的锁紧把手采用偏心压紧结构，单次开关操作的耗时不超过10秒，密封面采用耐磨损的橡胶密封条，可承受0.2MPa的筒内微正压，避免粉料混合过程中的扬尘泄漏。设计过程中，筒体的壁厚计算充分考虑了物料的静载荷、搅拌过程的动载荷以及运输过程的冲击载荷，筒体内壁做了圆弧过渡处理，所有焊接位置均打磨至与母材齐平，避免物料挂壁残留。

　　安装边界方面，设备的整体重心位于筒体轴线下方120mm位置，配套的安装底座采用型钢焊接结构，底座上的地脚螺栓孔预留了±20mm的安装调节余量，可适配不同平整度的车间地面安装需求，设备进料口的中心高度与上部料仓的出料口做了匹配设计，无需额外增设过渡连接溜管即可完成对接，出料口的中心高度与下游输送设备的接料口高度差控制在300mm，可保证物料顺畅排出无堵料风险。搅拌轴的密封采用填料密封与气密封组合的结构，在粉料工况下可有效避免轴端漏料，同时密封组件的更换无需拆解筒体端盖，仅需拆开密封压盖即可完成填料更换，大幅降低后期维护的工作量。

　　筒体顶部还预留了多个标准接口，可根据实际工况加装温度传感器、湿度传感器、除尘接口、惰性气体保护接口，适配不同物料的混合工艺需求，比如在处理易氧化的金属粉体时，可通过预留接口通入氮气做保护，在处理有湿度要求的建材粉料时，可加装喷雾加湿组件完成调质处理。从结构强度校核来看，筒体的径向跳动量控制在2mm以内，搅拌轴的同轴度公差控制在0.1mm/m，满载荷运行时的整体振动速度不超过4.5mm/s，符合重型工业设备的运行精度要求。
