适用于地方选举的电子投票设备结构设计

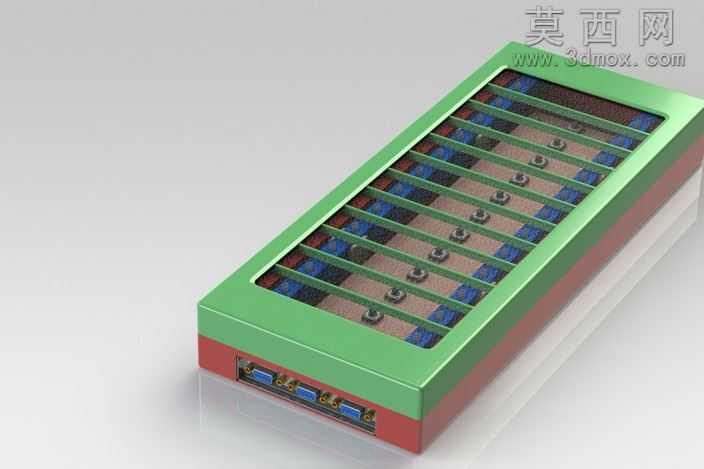

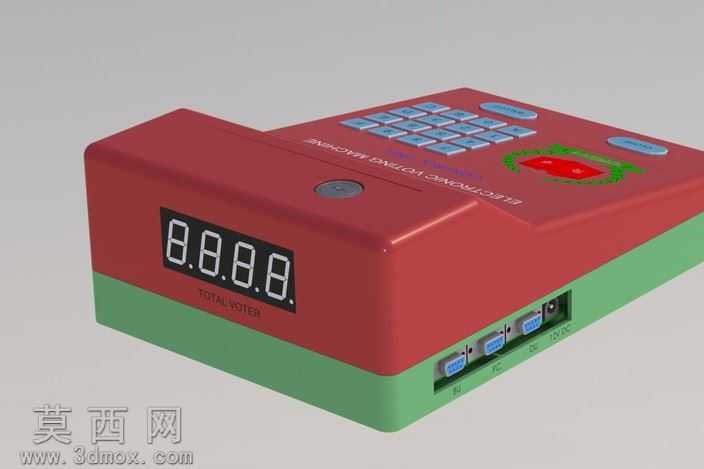

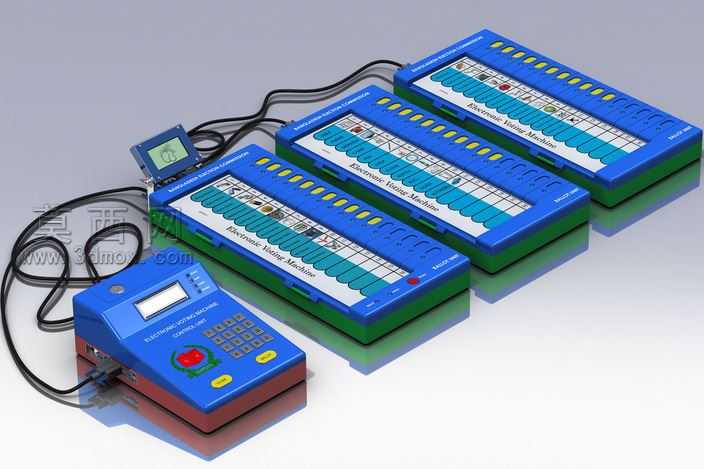

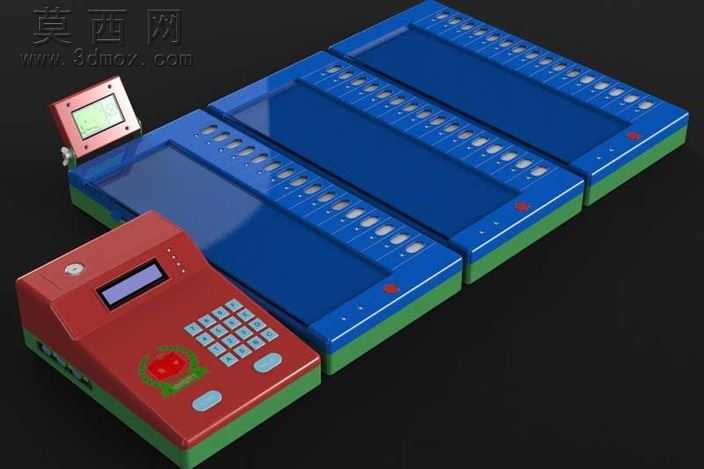

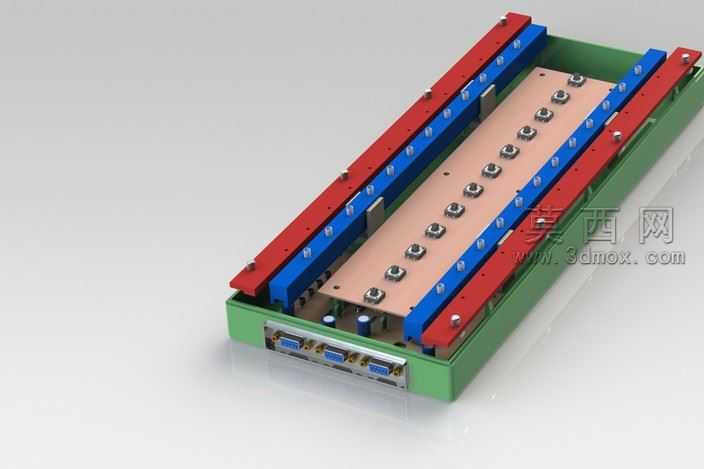

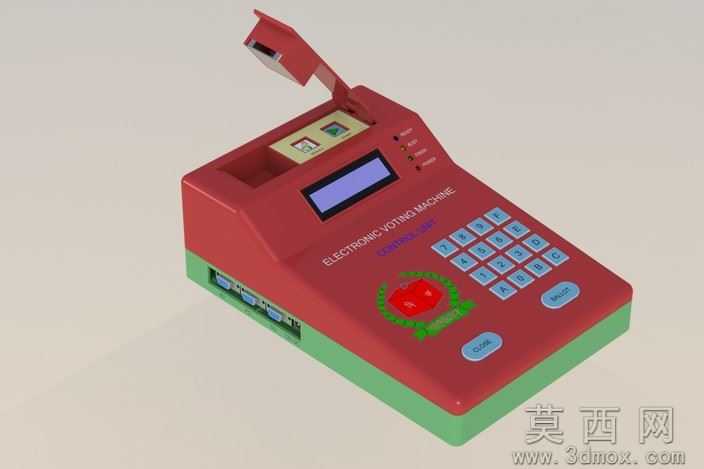

本电子投票机三维模型采用Solidworks完成全参数化建模，整体围绕基层选举的实际使用场景展开设计，整套设备包含手持主控操作终端与三台并联的投票选择单元，各部件间通过标准化线缆实现数据连通与供电传输。建模过程中严格遵循实际电子设备的结构比例，手持终端部分采用分层壳体设计，上层壳体集成了液晶显示窗口、硅胶按键阵列、功能操作按键与紧急停止按钮，按键区域做了内凹的人体工学处理，适配单手握持操作的使用习惯，壳体边角全部做了圆角过渡处理，避免使用过程中的磕碰损伤；下层壳体预留了线缆接口、电源接口与数据传输接口，接口位置做了内凹防护设计，减少日常插拔对接口的磨损。投票选择单元采用统一的模块化结构设计，单台单元顶部排布了对应候选人选项的黄色选择按键，每个按键旁设置了独立的状态指示窗口，窗口区域采用半透明的浅蓝色材质模拟亚克力指示面板，可直观展示投票选择的状态；单元主体外壳采用深蓝色硬质塑料材质，底部搭配深绿色防滑底壳，底壳表面做了细微的防滑纹理处理，放置在桌面时可有效避免滑动移位。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配辅助柔光灯弱化阴影边缘，精准还原不同材质的质感差异：塑料壳体的哑光磨砂质感、显示窗口的玻璃通透质感、按键的软胶弹性质感、连接线缆的橡胶包裹质感都做了对应的材质参数调整，金属接口部分添加了细微的拉丝纹理与环境反射效果，提升整体模型的真实感。结构设计上充分考虑了设备的扩展性，投票单元可根据实际选举的候选人数量灵活增减并联数量，各单元之间采用快插式接口连接，无需额外工具即可完成组装拆分；手持终端与投票单元的连接线缆预留了足够的长度余量，可根据现场布置需求灵活调整摆放位置，设备内部预留了主控电路板、电池模块、存储模块的安装空间，各安装位都设置了对应的螺丝柱与卡扣结构，完全符合实际电子产品的装配逻辑，可直接用于后续的结构验证与样机制作参考。
