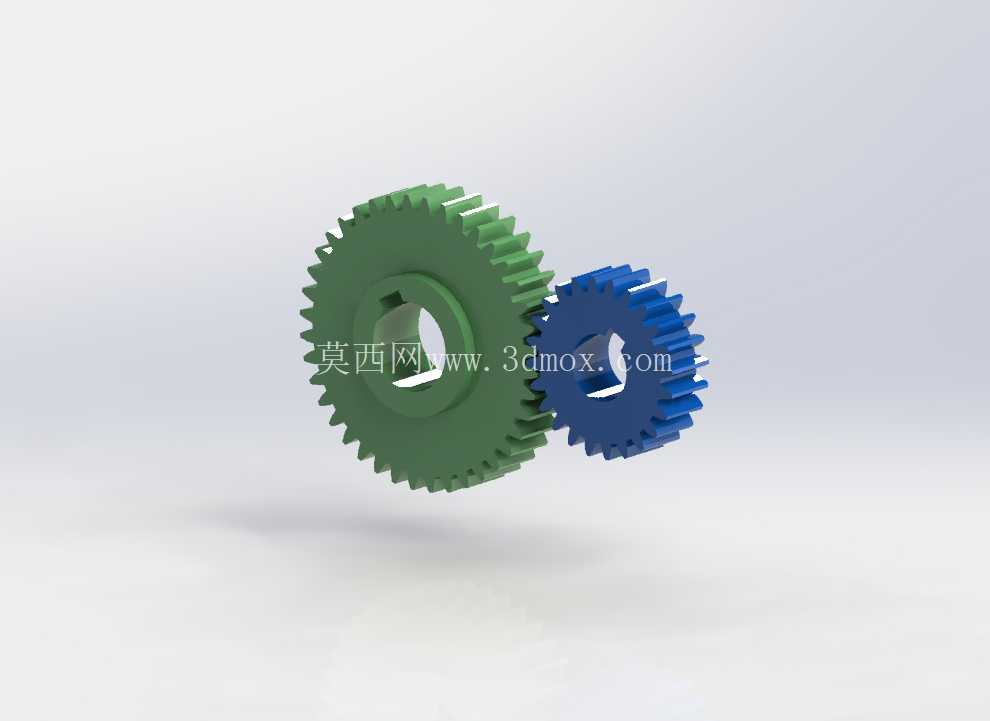

啮合式直齿圆柱传动齿轮组结构

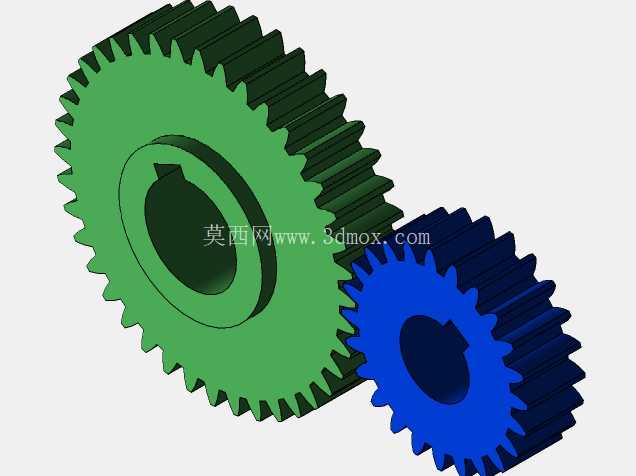

　　小齿轮的齿宽和大齿轮做了错位适配，实际啮合时两个齿轮的齿面接触线是沿齿宽方向连续分布的，齿顶高、齿根高的参数匹配要严格符合渐开线齿形的啮合要求，避免出现根切或者齿顶干涉的问题，很多新手建模时容易忽略齿侧间隙的预留，实际加工装配后如果没有合理侧隙，齿轮高速转动时会出现卡滞、齿面磨损加剧的情况，甚至会因为热胀冷缩导致齿面挤压崩齿。从应用场景来说，这类平行轴外啮合直齿轮组，适合传动比不大、中心距受限的动力传输场景，比如小型调节机构的动力输出端、设备舱门的联动传动结构、小型工装的进给传动单元，它的传动效率比蜗轮蜗杆结构高，加工难度低于斜齿轮，不需要考虑轴向力对轴承的额外负载，支撑轴只需要承受径向的啮合力，轴承选型时可以优先选深沟球轴承就能满足负载要求，不用额外搭配推力轴承，能压缩整体的安装空间与物料成本。这套啮合直齿齿轮组是机械传动系统里最基础也最核心的动力传递单元，日常在小型动力传输工位、精密进给机构、低压配电设备的调节机构里都能见到这类结构的应用。很多人觉得齿轮组就是两个带齿的圆片拼在一起，实际做结构设计的时候要考量的边界条件非常多，首先要匹配安装空间的轴向与径向尺寸，大齿轮的轮毂部分做了键槽开孔，是用来和动力输入轴做周向固定的，这个键槽的宽度、深度公差直接决定了传动时会不会出现滚键、轴孔打滑的问题，设计时要配合对应轴径的平键公差做过渡配合，既不能过紧导致装配时压装困难，也不能间隙过大造成传动回程误差。

　　设计这套结构的时候，首先要确定传动比，根据输入转速和输出转速的要求匹配两个齿轮的齿数，齿数确定后再根据模数计算中心距，中心距的公差会直接影响齿面的啮合间隙，安装孔的位置度公差要控制在合理范围内，不然装配后会出现单侧齿面受力过大，长期运行会出现偏磨、断齿的故障。齿轮的轮毂厚度也要匹配轴的固定方式，如果是用轴肩加挡圈固定，轮毂的轴向长度要略小于对应轴段的长度，保证挡圈能压紧端面不会出现轴向窜动；如果是用紧定螺钉固定，轮毂上的螺纹孔位置要对应轴的平面位，避免螺钉顶在圆弧面上出现固定失效。齿形部分的建模要严格按照渐开线生成逻辑做，齿根的过渡圆角不能省略，这个圆角是用来分散齿根应力的，很多人建模时直接做直角过渡，实际受力时齿根位置会出现应力集中，负载稍大就会从齿根位置断裂。两个齿轮的颜色区分是为了装配时快速区分主动轮和从动轮，实际生产中不同的颜色也可以对应不同的热处理工艺，比如大齿轮如果做调质处理、小齿轮做表面淬火，用不同的表面处理颜色区分，能避免装配时混料。

　　安装边界上，这套齿轮组的轴向投影尺寸要和安装腔体的内部尺寸留够安全间隙，齿轮外圆和腔体内壁的间隙不能小于2mm，避免加工误差导致齿轮转动时蹭到腔壁，同时也要预留出润滑脂的存储空间，这类开式或者半开式的齿轮传动，通常是用润滑脂做润滑，间隙过小会导致润滑脂被挤压出去，齿面长期干磨会快速磨损。另外齿轮的端面和腔体内壁的间隙也要控制，既要避免端面摩擦，也要防止齿轮轴向窜动量过大导致啮合脱开。实际选型应用的时候，要先核算传动的负载扭矩，根据扭矩选对应模数的齿轮，模数越大齿的承载能力越强，但同等传动比下整体尺寸也会越大，要在安装空间和承载能力之间做平衡。

　　如果是用在有换向要求的传动场景，齿侧间隙的取值要比单向传动的场景稍大，避免频繁换向时的冲击造成齿面损伤。这套齿轮组的结构没有做额外的减重孔，适合负载相对平稳、转速不高的传动场景，如果是高速传动场景，还需要做动平衡校验，在齿轮端面上做去重处理，避免高速转动时出现振动，影响整套机构的运行精度。很多做设备改造的工程师在替换这类齿轮组的时候，经常只测量外圆和内孔尺寸，忽略了模数、齿数、压力角这些核心参数，买回来的齿轮装上去要么啮合不上，要么运转噪音大、磨损快，实际上只要是啮合传动的齿轮，这几个参数必须完全匹配才能正常使用，压力角不匹配的齿轮哪怕模数齿数一样，啮合时也会出现卡滞、接触面积不足的问题，根本无法长期稳定运行。
