FYF系列轴联式动态扭矩检测传感器

　　在电机出厂性能测试台架上，这类轴联式动态扭矩传感器是核心检测部件，直接串接在被测电机输出轴与模拟负载之间，实时采集运转过程中的扭矩值、转速信号，为电机效率测算、负载特性曲线绘制提供原始数据支撑，相比传统的磁粉制动器间接测算方案，直接测量的信号延迟更低，数据可信度更高，能捕捉到电机启动瞬间、负载突变时的瞬态扭矩波动，帮测试人员定位电机绕组匹配、转子动平衡层面的隐性问题。除了电机测试场景，在小型减速机的疲劳寿命测试台、精密旋转工作台的力矩闭环控制回路、新能源汽车转向助力部件的性能校验工位，也能见到同结构传感器的应用，这类非接触式信号传输的结构，避免了传统滑环接触式传感器长时间运转的磨损问题，不需要定期维护滑环接触面，适合长时间连续运转的测试工况。

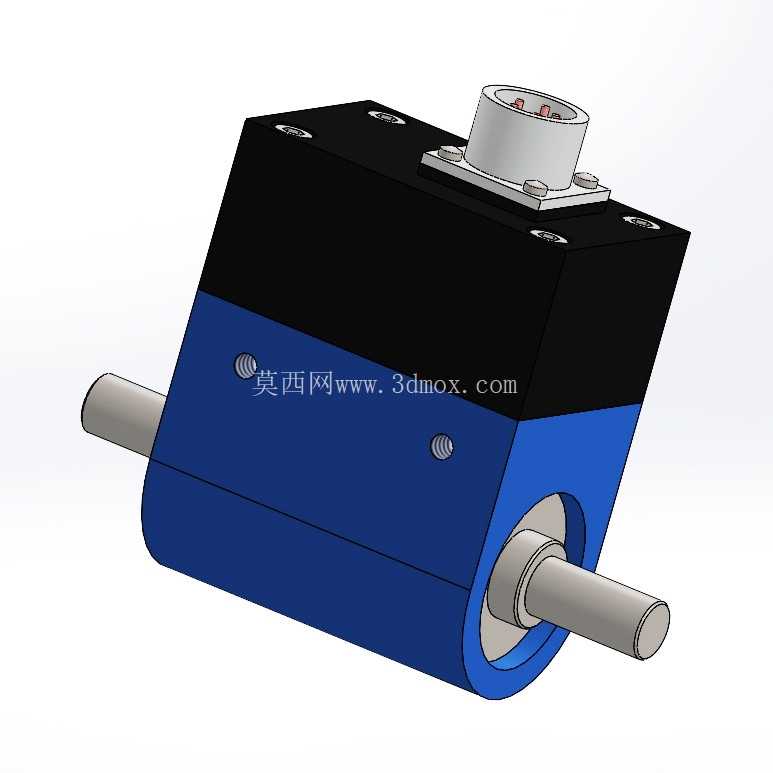

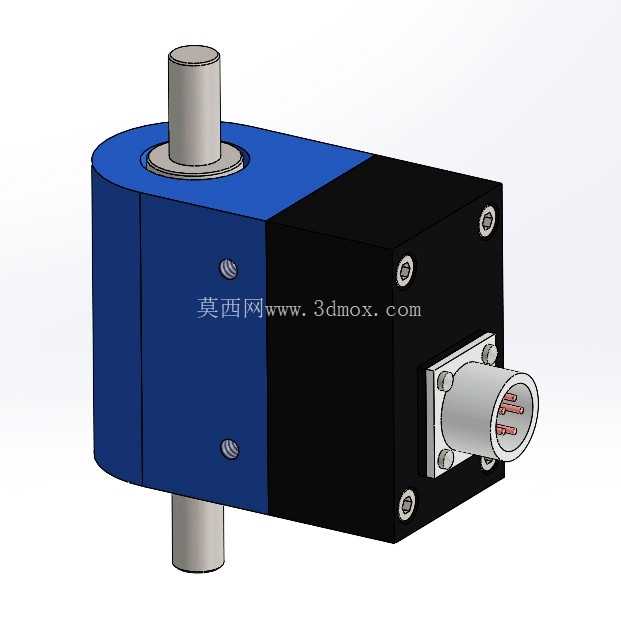

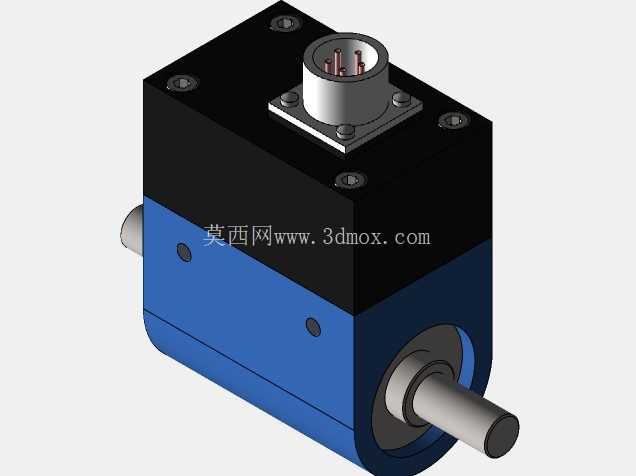

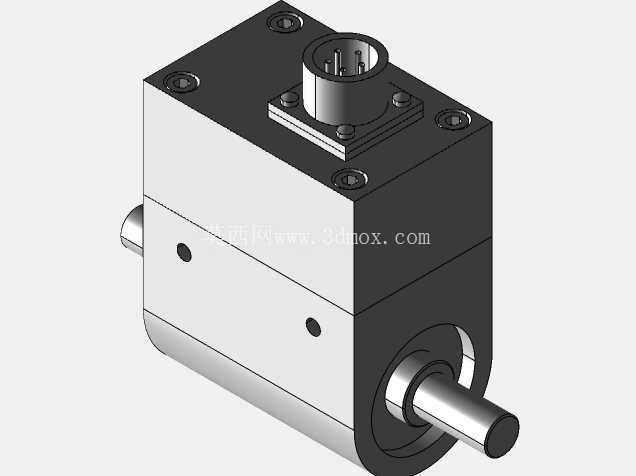

　　从结构设计来看，这款传感器采用双出轴的轴联安装形式，主体分为两个功能舱段，蓝色舱段内置扭矩应变检测桥路，黑色舱段集成信号调理模块与非接触信号传输单元，输出端采用标准航空插头接出，屏蔽层直接与传感器金属外壳连通，能有效抵御工业现场的变频器、伺服驱动器产生的电磁干扰，避免输出信号出现杂波跳变。设计时将应变片粘贴在弹性轴的特定应力集中区域，弹性轴选用高强度合金结构钢加工，经过调质处理后既有足够的抗扭强度，又能保证在额定扭矩范围内的形变线性度，确保输出信号与实际扭矩值的线性对应关系，不会出现迟滞误差超标的问题。两端的伸出轴采用标准圆柱轴结构，可通过联轴器与被测轴、负载轴连接，安装时不需要额外加工定制连接法兰，只要保证两端轴的同轴度误差在允许范围内，就能避免附加弯矩对测量精度的影响，主体外壳的安装基准面做了平面度精加工，安装时可以通过侧面的安装孔固定在测试台架的安装板上，防止传感器本体随轴转动。

　　在实际选型适配时，需要重点关注安装边界尺寸：传感器主体的方形外壳尺寸决定了台架上的安装预留空间，两端伸出轴的直径、伸出长度直接决定了配套联轴器的选型规格，输出航空插头的位置要预留足够的接线空间，避免线缆弯折半径过小导致的信号线断裂问题。不同量程的同系列传感器，外形安装尺寸保持一致，只是内部弹性轴的直径做对应调整，这样在测试台架升级更换不同量程传感器时，不需要重新加工安装座，也不用重新调整台架上的电机、负载的安装位置，能大幅缩短台架改造的周期。传感器内部的信号调理模块直接将应变桥路的微弱信号放大转换为标准模拟量信号输出，可以直接对接PLC、数据采集卡，不需要额外配置信号放大器，简化了测试系统的接线复杂度。在旋转测试场景下，传感器的最高允许转速要匹配被测件的最高运转速度，避免转速过高导致弹性轴出现共振，影响测量精度甚至损坏传感器内部结构。日常使用时要注意避免超出量程的冲击载荷，比如电机启动时的过载冲击、负载卡滞带来的瞬间尖峰扭矩，这类冲击很容易造成弹性轴的不可逆形变，导致传感器测量精度失准。
