多信号输出非接触式旋转扭矩检测装置

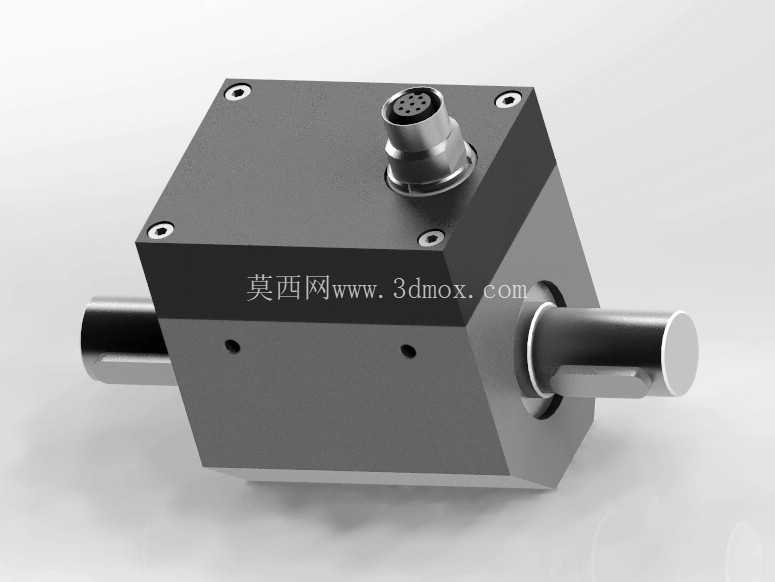

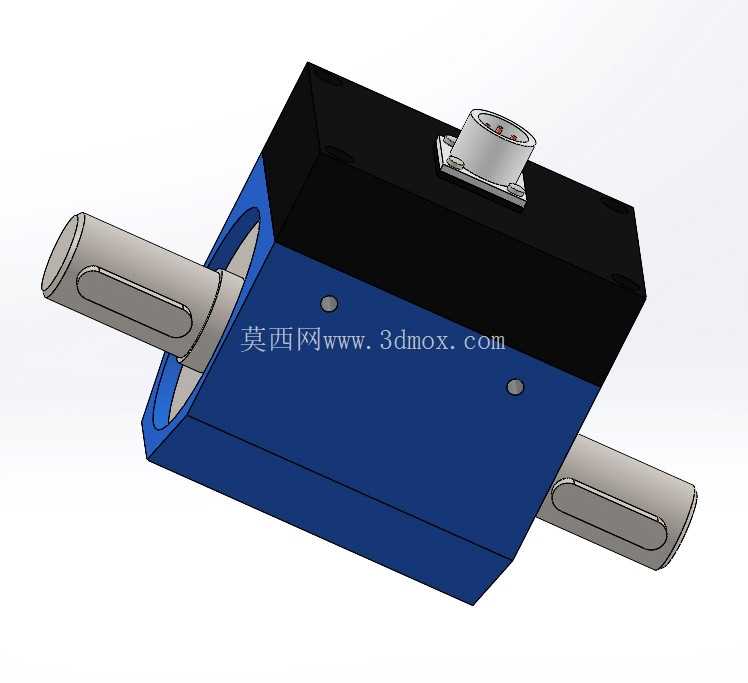

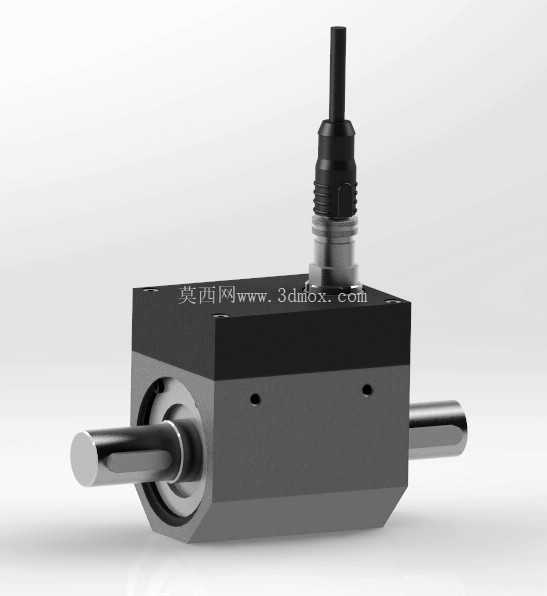

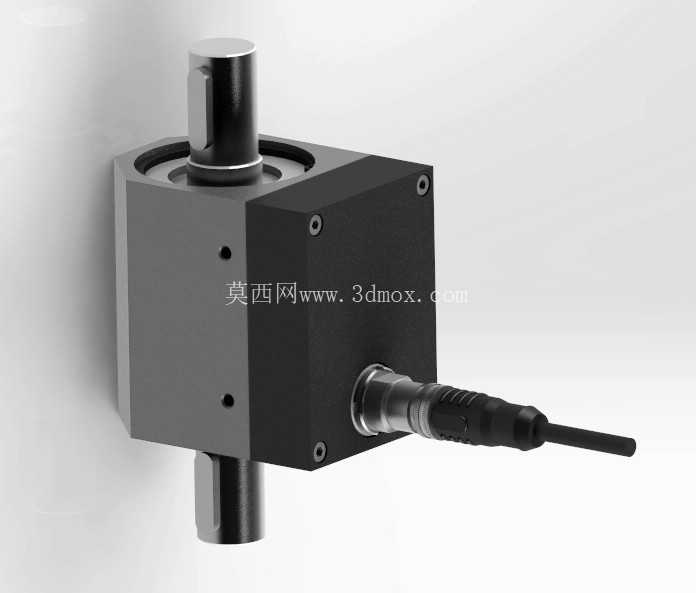

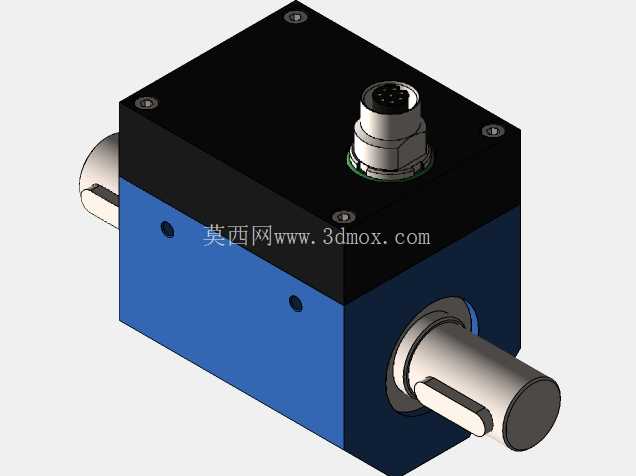

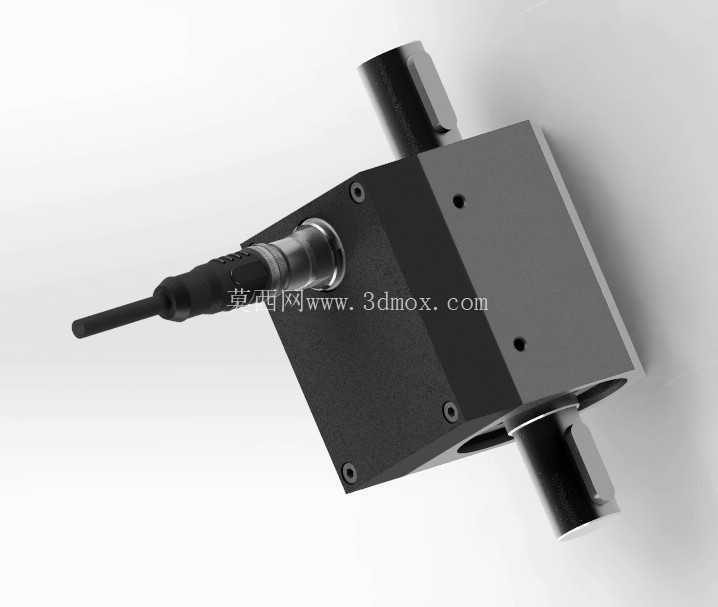

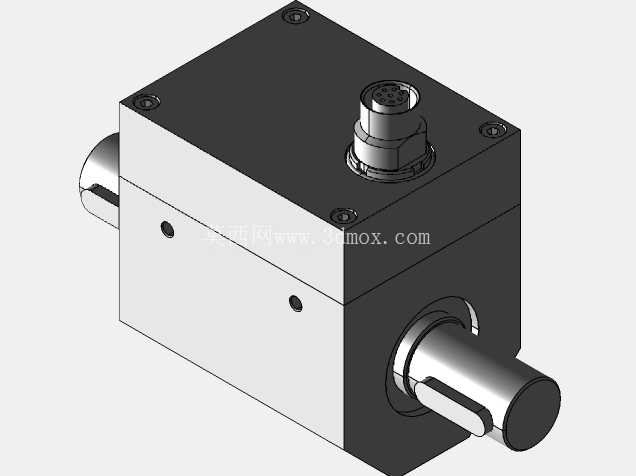

　　在电机出厂性能校验、减速机传动效率测试、内燃机台架耐久试验、新能源汽车动力总成负载模拟这类需要实时采集轴系扭矩参数的场景里，接触式扭矩传感器往往因为滑环磨损、信号干扰、长期运行漂移等问题，难以满足连续高精度检测的需求，这款非接触式旋转扭矩检测装置的三维结构，正是针对这类工程痛点完成的结构设计。从结构布局来看，装置采用方正的一体化金属壳体作为核心承载结构，壳体两侧伸出同轴的刚性连接轴，用于和被测轴系完成对接，轴与壳体衔接位置配置精密轴承支撑，既保证旋转过程的同轴度，也能抵消径向窜动带来的测量误差，顶部的出线端采用防水航空接头结构，既可以避免车间环境里的切削液、粉尘侵入内部测量元件，也能防止设备运行振动导致接线松脱。

　　设计阶段优先考虑了安装适配性，壳体上预留的两个定位安装孔，可直接配合螺栓固定在测试台架的标准安装面上，双出轴的轴径、轴伸长度按照通用测试台架的连接尺寸做了适配，不管是搭配联轴器连接电机输出轴，还是直接串接在传动链中间，都不需要额外做转接件加工，能大幅缩短测试系统的搭建周期。功能层面，这款装置摒弃了传统接触式的滑环信号传输结构，采用非接触的磁电耦合方式完成旋转端到固定端的信号传递，从根源上消除了滑环磨损带来的寿命限制和信号噪声，可同时输出0-5V、0-10V模拟电压信号与4-20mA电流信号，能够直接匹配不同品牌的工业采集卡、PLC、测试分析仪的输入端口，不需要额外配置信号转换模块，覆盖从实验室精密测试到工业现场长期在线监测的不同使用需求。

　　量程覆盖1Nm到100Nm的多个规格区间，不管是小型伺服电机的低扭矩高精度测试，还是中型传动设备的大扭矩负载检测，都能找到对应的量程匹配，输出信号的线性度、响应速度都按照工业级测试标准做了结构优化，即使是轴系高速旋转、负载动态变化的工况下，也能稳定捕捉扭矩的实时波动，不会出现信号迟滞或者丢数的问题。从三维建模的细节来看，壳体的棱角做了小倒角处理，既避免安装过程中锐边划伤操作人员，也能提升壳体的结构刚性，减少应力集中；内部的测量元件安装位做了定位凸台设计，装配时不需要反复调整位置就能保证测量间隙的精度，降低装配难度；顶部的接头位置做了密封槽设计，装配时加装密封圈就能达到IP65左右的防护等级，适配多粉尘、有少量油污的车间测试环境。

　　实际选型使用时，需要注意安装时保证两端连接轴的同轴度误差在允许范围内，避免额外的径向力作用在轴承上，长期运行时也不需要像接触式传感器那样定期更换滑环、维护碳刷，能大幅降低测试设备的运维成本。在传动试验台的搭建中，这类传感器往往是核心的测量部件，其结构尺寸直接影响整个台架的布局设计，这款装置的紧凑壳体设计，能在有限的台架安装空间里完成布置，不会因为传感器本身尺寸过大导致台架需要额外拓展安装空间，双出轴的对称结构也支持水平、垂直等不同安装方向，适配不同走向的传动链布局。
