方形驱动旋转扭矩传感器三维结构设计

项目分类:传感器 发布时间:2025-02-16 ID:931520
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计
  • 方形驱动旋转扭矩传感器三维结构设计

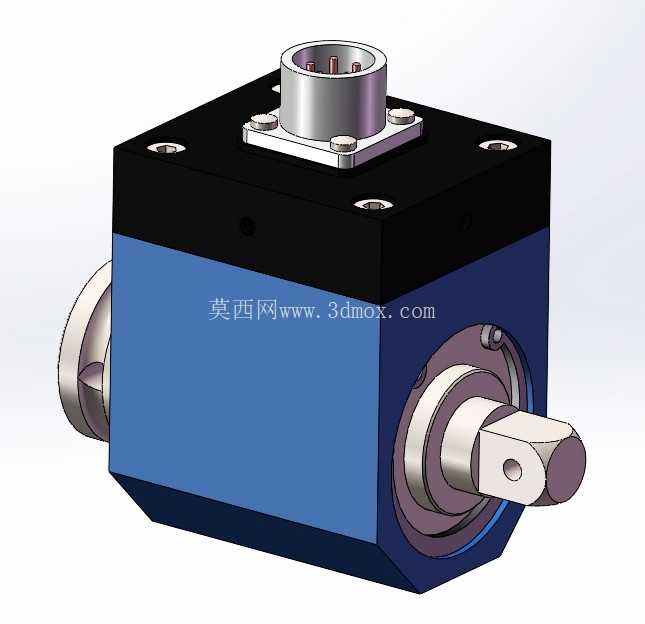

  在工业装配、工具校准、动力测试等场景中,扭矩参数的精准获取是保障装配质量、验证设备性能的核心环节,这款方形驱动旋转扭矩传感器的三维结构,正是针对这类扭矩检测需求完成的具象化设计。从实际应用场景来看,这类传感器常被集成在扭矩扳手校准工位、小型动力输出轴测试台、自动化拧紧设备的反馈回路中,3/8英寸的方驱接口尺寸,刚好匹配常规中小扭矩范围的手动、电动扭矩工具连接标准,可覆盖20NM、30NM、50NM三个常用扭矩量程的检测需求,无需额外制作转接工装即可直接对接标准套筒或被测输出端,大幅降低现场部署的适配成本。

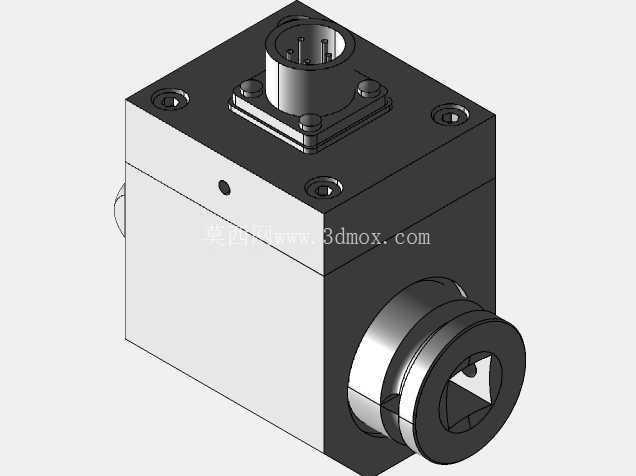

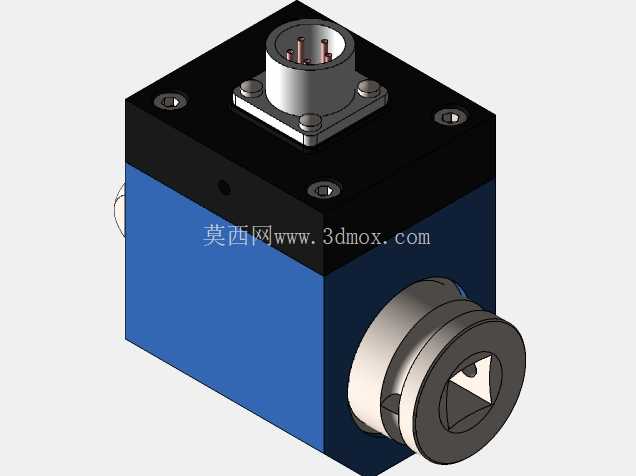

  从结构设计思路来看,整体采用分体式模块化布局,底部为方形主体基座,上方设置信号输出接插件,两侧分别为扭矩输入、输出轴端。基座部分采用方形截面设计,相较于圆形壳体,方形结构在安装固定时可直接通过基座上的安装孔配合螺栓锁紧在测试台架或工装面板上,无需额外设计抱紧式安装夹具,安装定位的抗扭转能力更强,能有效避免大扭矩加载时传感器本体发生周向转动,影响测量精度。基座上的安装孔位采用对称分布设计,可兼容水平、垂直两种安装姿态,适配不同测试台架的布局需求,不管是卧式的轴系测试台,还是立式的扳手校准架,都能找到对应的安装固定点位。

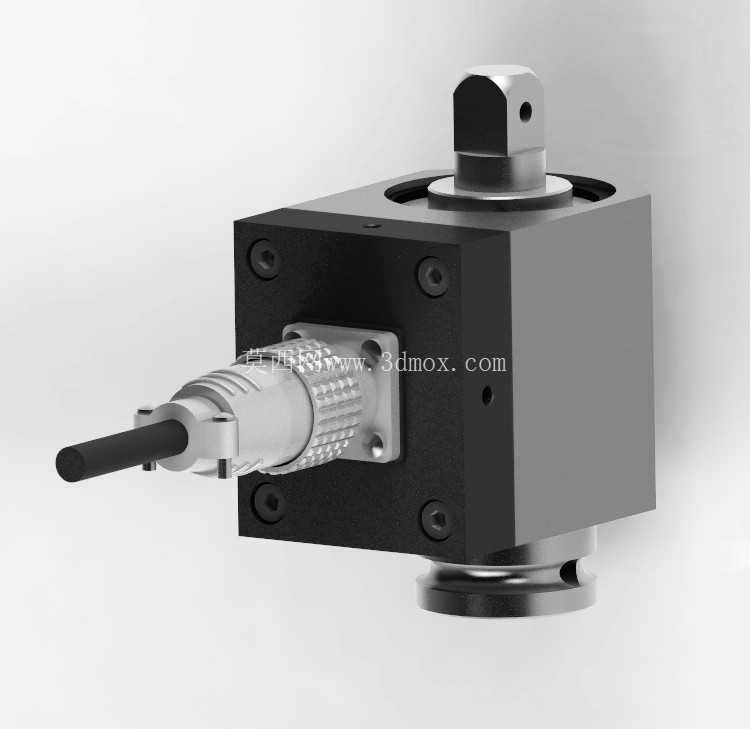

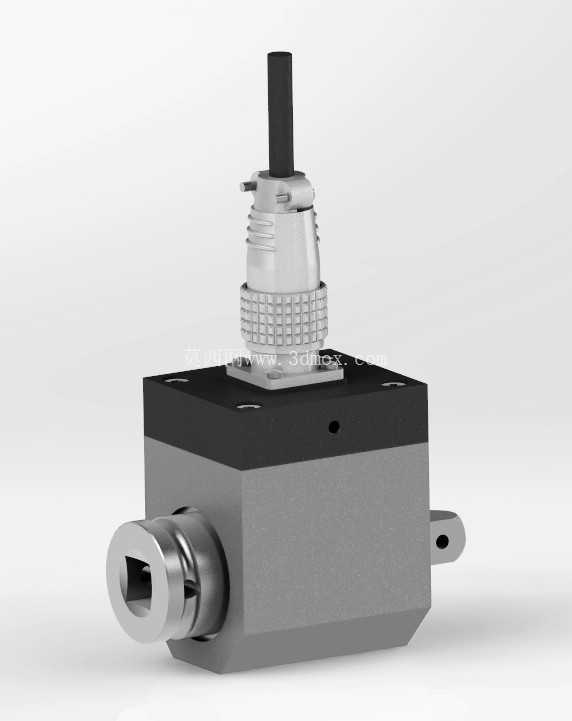

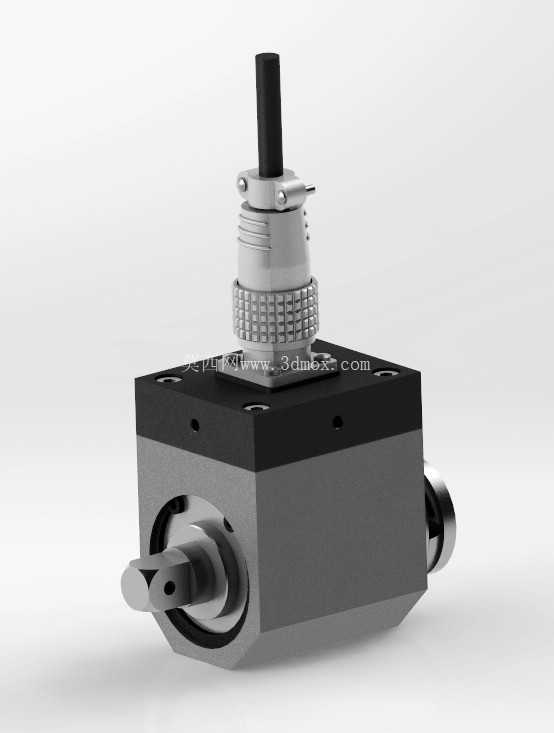

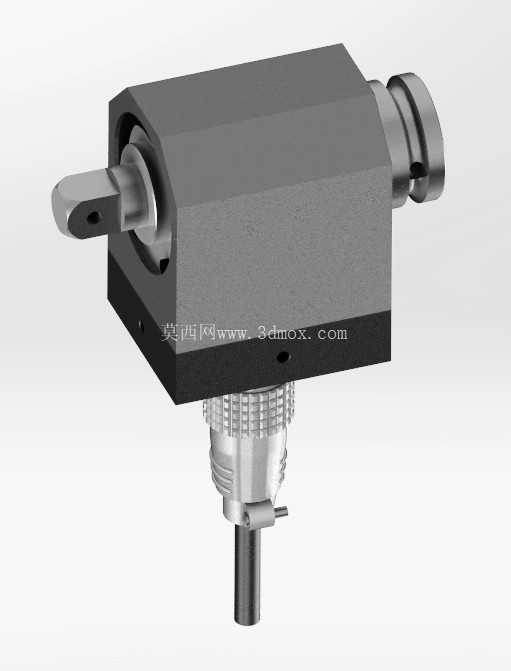

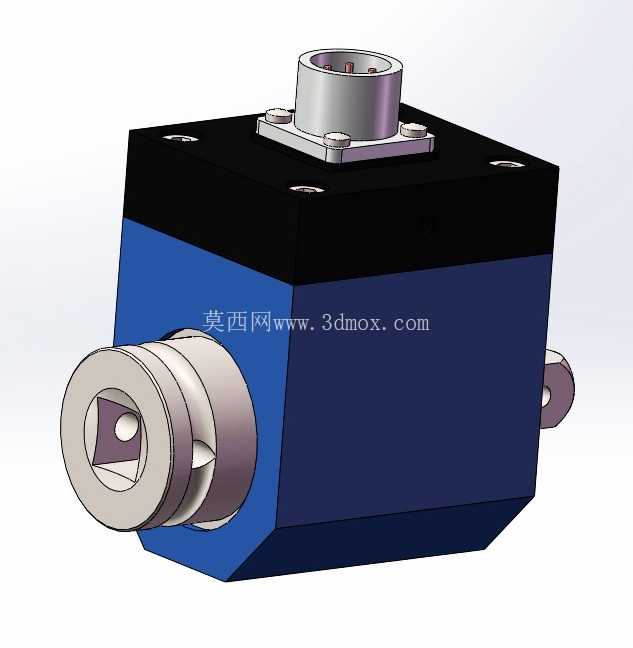

  传感器的轴端设计充分考虑了实际使用的载荷特性,输入侧采用标准3/8英寸方形驱动头,带钢珠锁紧结构,和常规扭矩扳手的驱动头结构一致,连接套筒或被测工件时可自动卡紧,防止加载过程中连接松脱;输出侧采用轴式连接结构,可配合联轴器对接被测动力轴,或者直接连接校准用的标准扭矩加载装置。上方的接插件部分采用带锁紧螺母的航空插头结构,建模时还原了插头的防滑滚花、锁紧卡扣、密封台阶等细节,实际使用时可快速插拔信号线缆,滚花结构方便徒手拧紧锁紧螺母,无需额外工具即可完成线缆固定,适配工业现场频繁拆装的使用需求。

  从外形尺寸与安装边界来看,整体结构紧凑,方形基座的边长控制在常规小型扭矩传感器的通用尺寸范围内,基座高度、轴端伸出长度都经过适配性设计,安装时不会和周边的台架结构、加载部件发生空间干涉。建模过程中对各部件的配合公差做了预留,比如方驱和基座内部应变单元的连接轴段、接插件和基座的安装配合面,都按照实际机械加工的装配要求预留了合理的间隙,保证后续出工程图时可直接用于加工参考。内部的应变测量单元虽然在外观模型中做了简化,但外部结构的安装基准完全按照实际传感器的力学传递路径设计,保证扭矩从输入轴到输出轴的传递过程中,应变检测区域能均匀承受扭转载荷,避免附加弯矩对测量结果造成干扰。

  在细节设计上,基座表面的安装孔做了沉头处理,螺栓锁紧后螺栓头不会突出基座表面,保证安装后传感器底面和安装面板完全贴合,不会出现安装倾斜导致的附加力。接插件部分的防护台阶设计,可避免现场使用时线缆弯折角度过大导致的接线断裂,同时提升接头位置的防尘能力。轴端的定位台阶可保证连接部件的轴向定位精度,避免加载时连接部件发生轴向窜动,影响扭矩传递的稳定性。整个模型的结构完全按照工业级扭矩传感器的实际生产要求构建,没有冗余的装饰性结构,所有外部特征都服务于安装、连接、防护的实际功能需求,不管是用于设备选型时的结构适配验证,还是用于测试系统的三维布局仿真,都能提供精准的结构参考。
