FY02轴旋转动态扭矩传感器结构设计

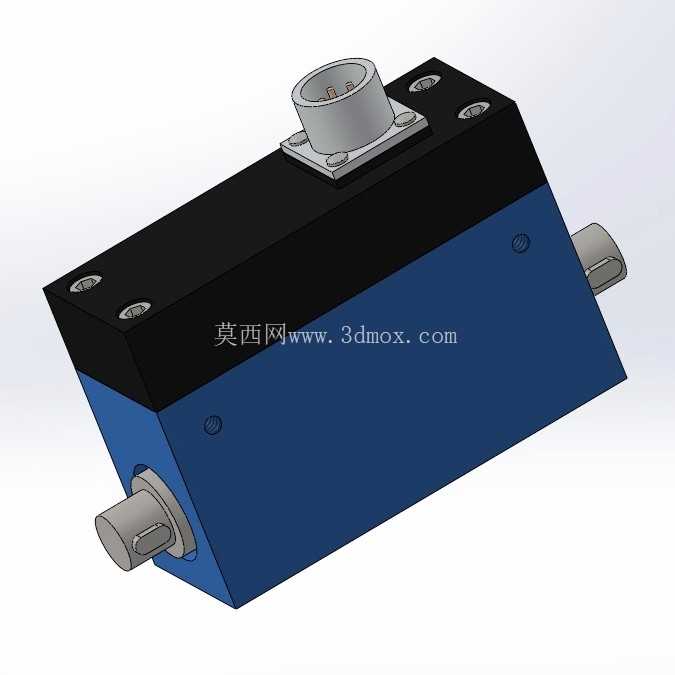

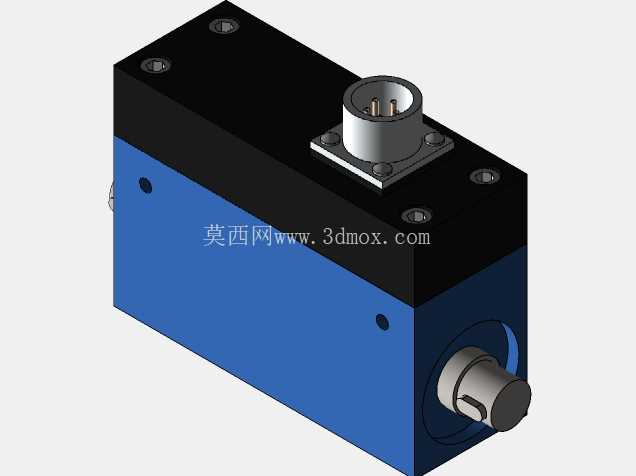

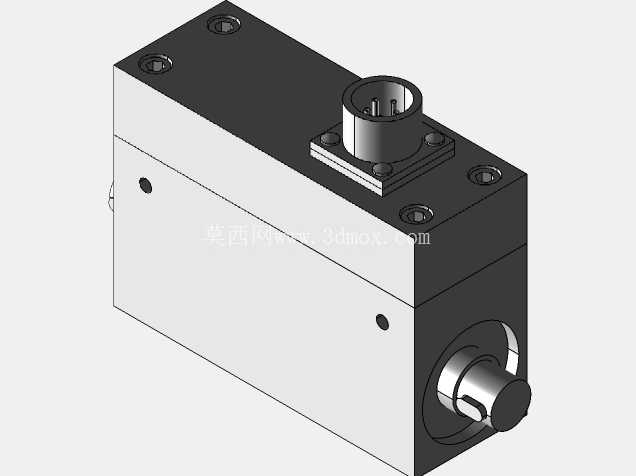

　　在电机出厂性能测试、减速机负载校验、新能源汽车传动系统台架试验、风机转轴工况监测这类场景里，扭矩参数的动态采集一直是测试环节的核心需求，这款轴装式动态扭矩传感器的三维结构，正是围绕这类旋转轴系的扭矩实时测量需求完成的设计。从结构布局来看，传感器采用两端伸出轴的方型主体结构，主体分为上下两个功能腔体，下半部分深蓝色腔体为核心应变感应单元安装区，内部集成了应变桥路、信号调理电路，上半部分黑色腔体为信号输出与接线区，顶部设置了标准航空插头安装座，用于将采集到的扭矩信号通过屏蔽线缆传输至采集终端，这种上下分层的结构设计，既可以将感应单元与接线区域做物理隔离，减少接线端的振动干扰对测量精度的影响，也能避免现场的油污、切削液直接渗入核心感应区，提升工业现场使用的防护能力。

　　两端的伸出轴采用标准圆柱轴伸设计，轴端加工有平键安装位，可通过联轴器与被测轴系做同轴连接，安装时需要保证传感器两端轴与被测转轴的同轴度误差控制在允许范围内，避免附加弯矩对测量结果产生干扰，主体外壳上预留的多个安装固定孔位，可通过支架将传感器主体固定在测试台架的安装基准面上，抵消转轴转动时的反作用力，保证测量过程中传感器主体不发生跟转。从设计思路上，这款传感器摒弃了传统分体式扭矩测量装置的复杂安装结构，将应变感应、信号处理、输出接口全部集成在一体化的方型壳体内，整体结构紧凑，不需要额外搭配信号放大模块即可直接输出标准测量信号，能够适配0.1nm到5nm区间的多量程扭矩测量需求，覆盖小型电机、精密传动机构、微型减速机等小功率传动系统的测试场景。

　　在实际使用中，这类传感器可以实时采集转轴旋转过程中的动态扭矩变化，既可以测量稳态传动下的恒定扭矩值，也可以捕捉负载突变、启动制动瞬间的瞬态扭矩波动，为传动系统的性能校验、故障诊断、效率计算提供直接的数据支撑。外形尺寸上，主体采用方正的盒式结构，轴向总长度兼顾了轴伸连接长度与内部电路安装空间，径向尺寸控制在较小范围内，不会占用过多台架安装空间，安装边界清晰，两端轴伸的中心高与常规小型测试台架的安装基准高度匹配，不需要额外加工过渡转接板即可完成安装，顶部的航空插头采用侧向出线空间预留设计，接线后线缆不会与周边旋转部件发生干涉，外壳上的固定孔位采用对称布局，既可以水平安装也可以垂直安装，适配不同走向的轴系测试需求。

　　结构细节上，上下腔体的连接采用内六角螺钉紧固，接缝处做了密封槽设计，可加装密封胶条提升防护等级，两端轴伸与腔体的配合处采用精密轴承支撑，既可以保证转轴转动的灵活性，也能承受一定的径向载荷，避免轴系不对中带来的轴承磨损，延长传感器的使用寿命。在三维建模过程中，这类传感器的结构需要重点关注轴伸的同轴度公差、内部应变片的安装位置定位、航空插头的接线空间预留，以及安装孔位的位置度要求，确保加工装配后的传感器测量精度符合设计指标，同时在选型适配时，可根据被测轴系的转速、最大扭矩、安装空间尺寸，选择对应量程的型号，匹配不同的测试场景需求。
