200g量程微型单点称重测力传感结构

做小型桌面级称重设备的结构选型时，这类小量程单点式称重传感器是绕不开的核心部件，很多刚接触测力结构设计的工程师容易忽略安装边界对测量精度的影响，实际在桌面智能秤、小型配料分装设备、微型力值检测工位上，这类200g量程的传感单元，对安装面的平面度、固定端的锁紧力矩都有明确要求，一旦安装面存在0.02mm以上的平面度误差，或者固定螺丝锁附力矩偏差超过0.1N·m，就会让初始零点出现明显漂移，直接拉低全量程的测量线性度。

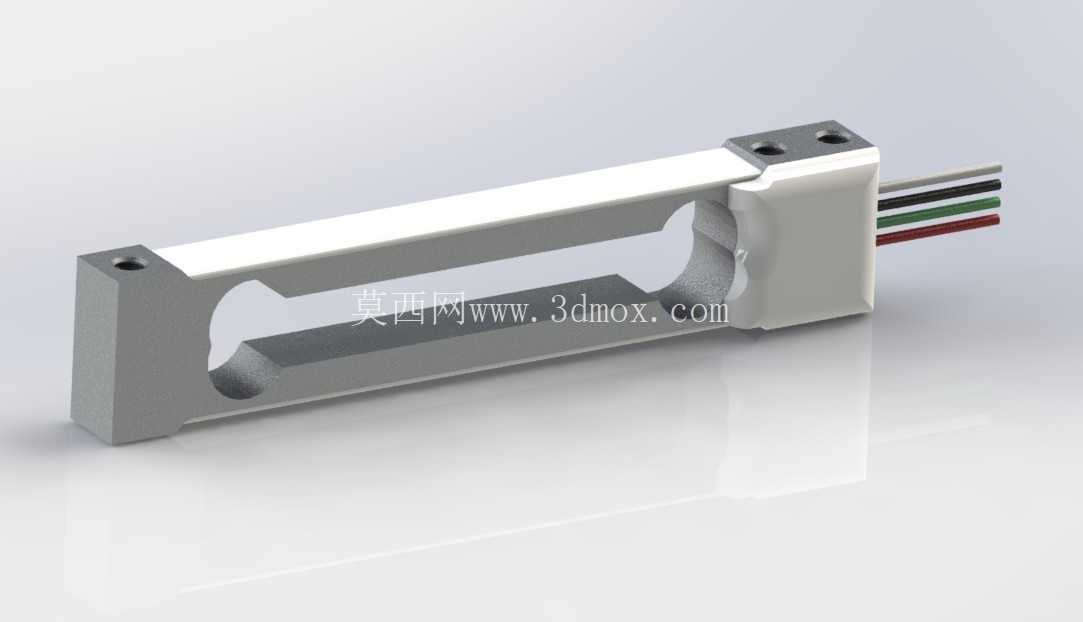

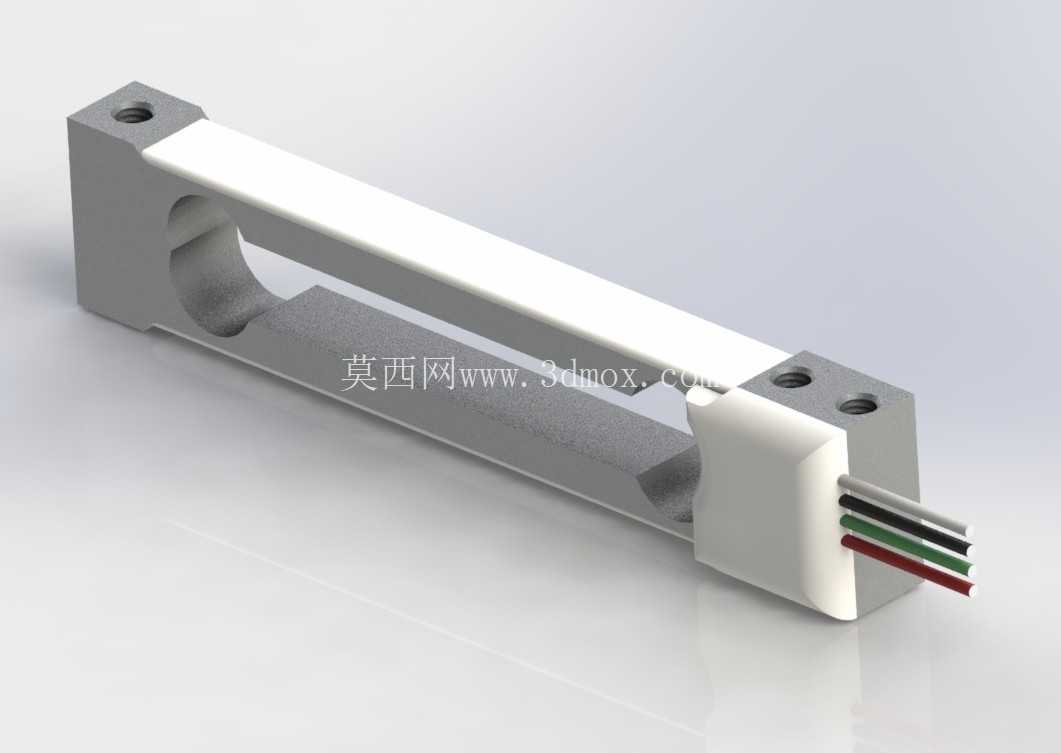

从结构设计逻辑来看，这类平行梁式的传感主体采用铝合金一体加工成型，梁体的应变区做了对称的减薄处理，四个应变片贴附在梁体变形最均匀的平行段位置，通过惠斯通电桥输出和受力值线性对应的毫伏级信号，出线端做了灌封防护处理，四色引线分别对应激励正、激励负、信号正、信号负，接线时要注意引线的应力释放，不能让线缆的拉扯力直接作用在应变梁的出线位置，否则会带来持续的测量干扰。梁体两端的固定孔位做了沉台设计，固定端的两个安装孔和加载端的受力孔位保持严格的平行度公差，安装时要保证加载力的方向垂直于梁体的上表面，偏载角度超过2°时，测量误差会超出常规0.1%精度等级的允许范围。

实际应用场景里，这类微型传感器常被集成在小型珠宝称重设备、实验室微量样品分装装置、3D打印耗材断线检测模块、小型智能售货柜的货道重量检测单元里，因为整体梁体长度不到100mm，安装占用空间极小，不需要额外的力值传导结构，加载端可以直接固定小型载物托盘，托盘的自重需要在初始校准时做去皮处理，要注意托盘的重心必须落在加载端的中心位置，偏心放置重物时，平行梁的扭转变形会被应变片采集到，带来额外的测量误差。设计配套安装结构时，固定端的安装基座要选用刚性足够的金属材质，不能用塑料件做传感单元的固定支撑，塑料基座在受力后的微变形会吸收部分梁体的应变，导致输出信号和实际受力值不匹配，长期使用还会因为基座的蠕变让测量值持续漂移。

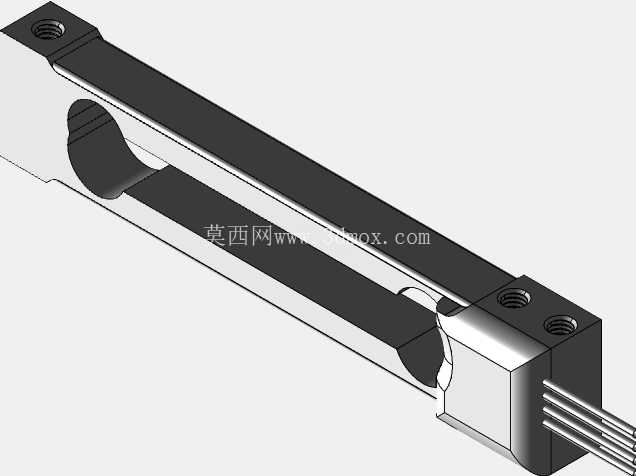

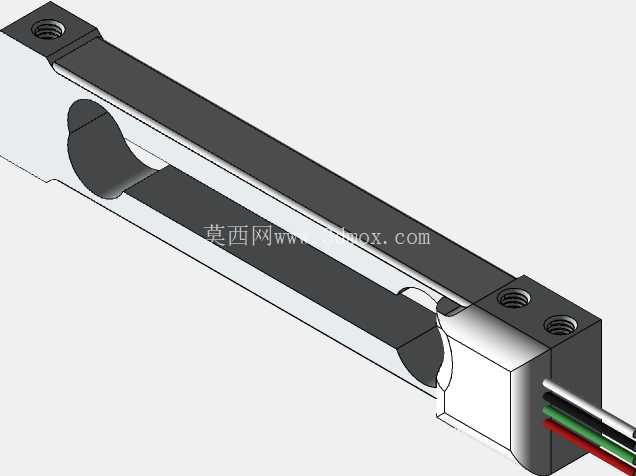

建模过程中要注意还原梁体应变区的过渡圆角，这些圆角不是工艺装饰结构，是为了避免应力集中导致应变片粘贴区域的变形非线性，圆角半径的大小直接影响梁体的额定载荷和过载能力，常规200g量程的型号，过载保护阈值一般设置在150%满量程，超过这个载荷就会造成梁体的塑性变形，传感器直接报废。出线端的白色塑封结构除了固定引线、防护应变片接线焊点之外，还起到一定的防尘作用，常规工业环境下使用不需要额外做防护外壳，但如果是在有粉尘或者少量溅水的场景，要在传感单元外部增加可拆卸的防护罩，防护罩不能和梁体的活动部分有接触，哪怕是轻微的摩擦接触，都会让测量值出现无规律的跳动。

很多工程师做配套结构时会忽略传感器的蠕变特性，其实这类铝合金材质的平行梁传感器，在恒定载荷长时间加载时，输出信号会有极微小的变化，所以在高精度检测场景下，软件层面要做对应的蠕变补偿，结构层面要保证梁体的工作温度处在应变片的补偿温度区间内，靠近热源安装时要做隔热处理，铝合金的线膨胀系数和应变片的温度补偿系数是匹配的，但局部温度差超过5℃时，温度带来的变形就会影响测量结果。安装螺丝要选用强度等级合适的内六角螺丝，锁附时要对角均匀施力，不能先把一侧螺丝完全锁死再锁另一侧，那样会给梁体施加初始的装配应力，导致零点偏移超出校准范围。
